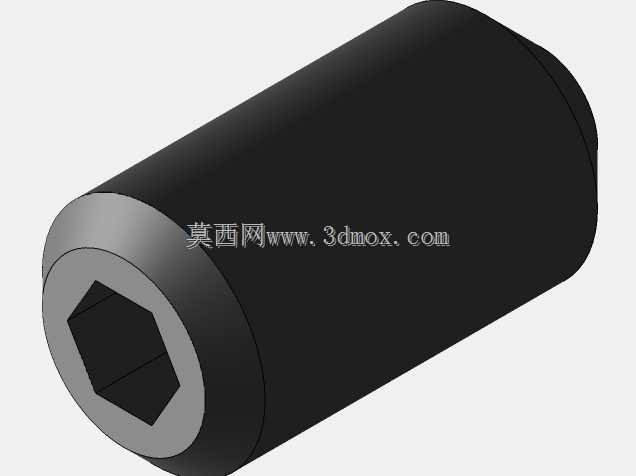

内六角圆柱端紧定螺钉标准件结构设计

　　在各类机械装配场景中，紧定螺钉是用来固定零部件相对位置的核心连接件，这款内六角紧定螺钉的设计，完全适配常规轴类与轮毂类零件的定位需求，日常在通讯设备装配、小型电子产品结构固定、工装夹具定位环节都能见到这类零件的身影。不同于外六角或者一字槽的紧定结构，内六角的槽型设计可以承受更大的拧紧力矩，拧紧后螺钉端面能牢牢抵紧被固定零件的表面，不会因为设备运行过程中的振动出现松脱移位的问题，尤其是在空间受限的装配位置，内六角扳手可以垂直伸入槽内完成拧紧操作，不需要预留扳手侧向摆动的空间，这一点在紧凑结构的设备内部装配时优势格外明显。从设计思路来看，这款螺钉整体采用圆柱外形，外圆表面加工全长度的连续外螺纹，螺纹精度适配常规的普通内螺纹孔加工公差，

　　不需要额外定制特殊规格的丝锥就能完成适配孔的加工，一端加工出标准深度的内六角驱动槽，槽口做了微小的倒角处理，既可以引导内六角扳手顺利插入，也能避免槽口边缘在热处理后出现应力集中导致的崩裂问题，螺钉的抵紧端做了平整的端面处理，部分工况下如果需要抵紧轴上的凹坑，也可以根据实际使用需求将端面加工成凹端或者锥端，当前这个平端结构更适合抵紧硬度较高的平面零件，不会在被抵紧零件表面压出过深的压痕，后期拆卸调整的时候也不会因为压痕卡滞导致零件难以拆分。从安装边界来看，这类螺钉的安装只需要在被固定的轮毂类零件上加工对应规格的螺纹通孔或者螺纹盲孔，螺纹孔的轴线需要垂直于被抵紧的轴类零件表面，螺纹孔的深度需要比螺钉的总长度多出至少两个螺距的空间，

　　避免螺钉拧到底之后出现顶死无法压紧的问题，装配时内六角扳手的插入深度需要达到内六角槽深度的三分之二以上，避免拧紧过程中出现扳手滑出拧坏槽口的问题。实际使用过程中，这类紧定螺钉经常被用来固定齿轮、带轮和轴的相对位置，也可以用来固定两个套类零件的相对周向和轴向位置，在小型通讯设备的结构装配中，经常用这类螺钉固定壳体内部的小型线路板支架、定位导向柱，不需要额外做螺母配合，直接拧入预制的螺纹孔就能完成固定，装配效率远高于需要双侧操作的螺栓螺母组合。设计建模的时候，需要严格控制内六角槽的对边尺寸公差，槽的深度不能过浅否则会导致扳手啮合长度不足，也不能过深否则会削弱螺钉端部的结构强度，热处理环节需要保证螺钉整体的硬度达到标准紧固件的硬度要求，

　　既要有足够的强度承受拧紧力矩，也要有合适的韧性避免在冲击载荷下出现断裂。螺纹部分的收尾处需要做合理的退刀结构，避免螺纹加工到螺钉端部出现不完整牙型影响装配，外圆的整体圆柱度公差需要控制在合理范围内，保证螺钉可以顺利拧入螺纹孔，不会出现卡滞的问题。在日常的设备维护环节，这类内六角紧定螺钉拆卸也很方便，只要使用对应规格的内六角扳手就能顺利拧出，不像一字槽螺钉容易因为槽口磨损出现无法拆卸的问题，对于需要经常调整位置的工装夹具结构，这类螺钉的重复装拆性能也完全满足使用要求，多次装拆之后螺纹和内六角槽都不会出现明显的变形损坏。
