透明翼型一体结构拖把地漏设计

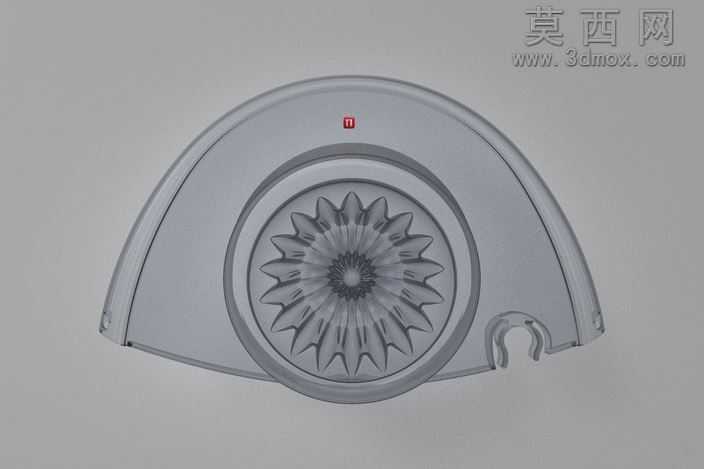

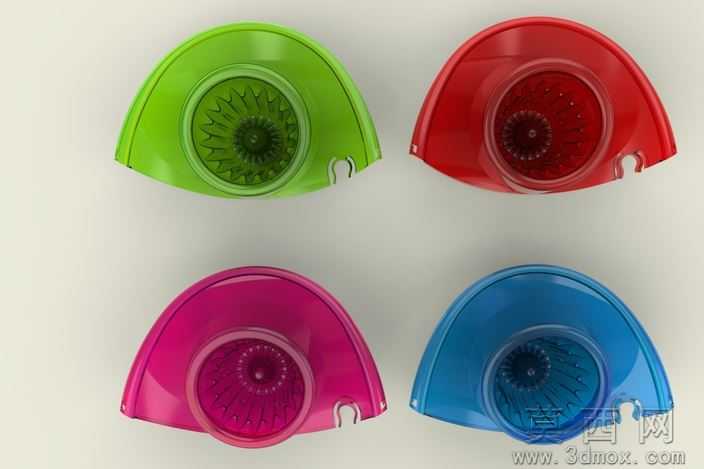

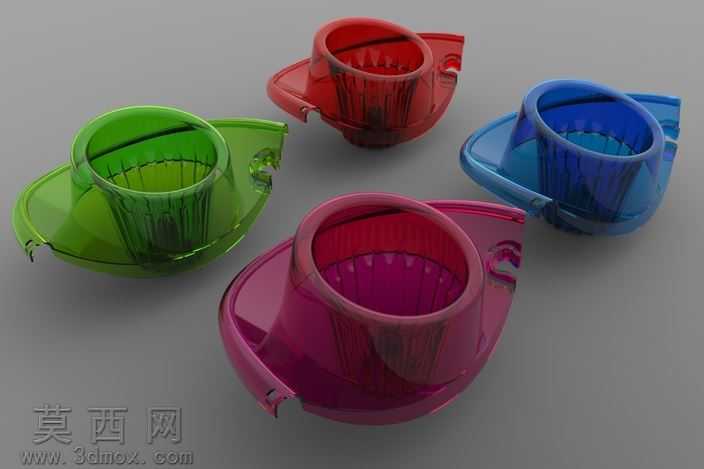

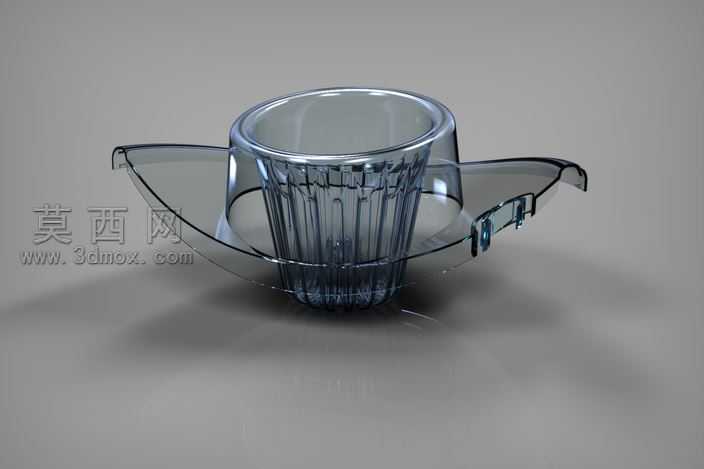

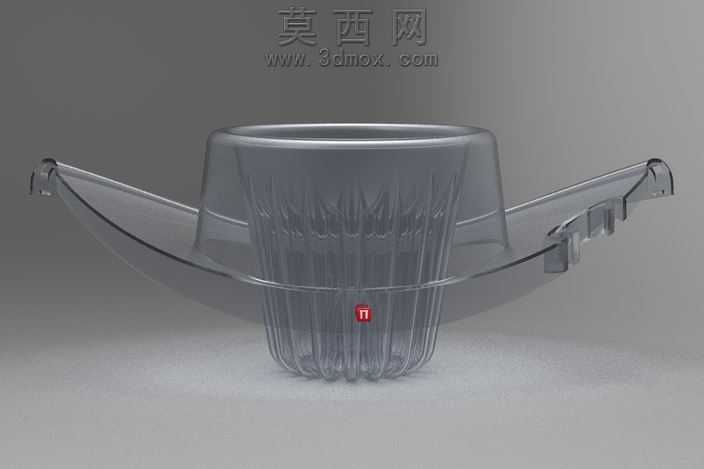

该拖把地漏采用三维参数化建模完成整体结构设计，建模阶段先以旋转特征构建中心滤杯的基础筒体，针对滤杯侧壁的竖向导流沥水筋条，采用阵列特征配合曲面切除完成均匀排布，保证沥水间隙一致且结构强度均匀，避免毛发、杂物缠绕堵塞。外围的翼型导流边采用放样曲面特征构建，从中心杯口向外平滑延展形成大尺寸接水承托面，边缘做圆弧收边处理，既能够扩大接水范围承接拖把沥下的污水，也能避免尖锐棱边造成磕碰划伤。材质渲染阶段，主体采用高透半硬质工程塑料材质，调整材质的折射度、粗糙度参数模拟透明PC材质的通透质感，同时保留轻微的磨砂雾面效果，避免完全透明带来的廉价感，翼边部分的卡扣结构单独赋予深灰色硬质塑料材质，还原实际装配的卡扣锁紧结构，保证地漏可以稳固卡入下水口不会移位。结构设计上，中心滤杯为可提拿式结构，与外围翼边采用卡扣式配合，日常清理时可以直接提出滤杯倾倒杂物，无需撬动整体地漏；滤杯底部做密集的沥水孔阵列，兼顾排水速度与杂物拦截能力，翼边的下沿做环形密封胶圈的安装位，建模时预留0.8mm的密封槽深度，保证安装后与地面贴合紧密，避免污水从缝隙渗漏。设计思路围绕家用拖把清洁的实际使用场景展开，区别于传统圆形小尺寸地漏，加宽的翼型承托面可以适配拖把挤水时的大流量排水，避免污水溅到地面，透明材质的选用可以直观观察内部杂物堆积情况，提醒用户及时清理，整体结构无多余装饰件，所有曲面过渡均做圆角处理，减少卫生死角，日常擦拭清洁更加方便。渲染阶段采用柔和的漫反射环境光，突出透明材质的光影层次，将结构的通透感与筋条的立体感完整呈现，清晰展示内部滤孔与外部翼边的衔接关系，还原产品实际使用的视觉效果。
