手动式管材切割管副工装结构设计

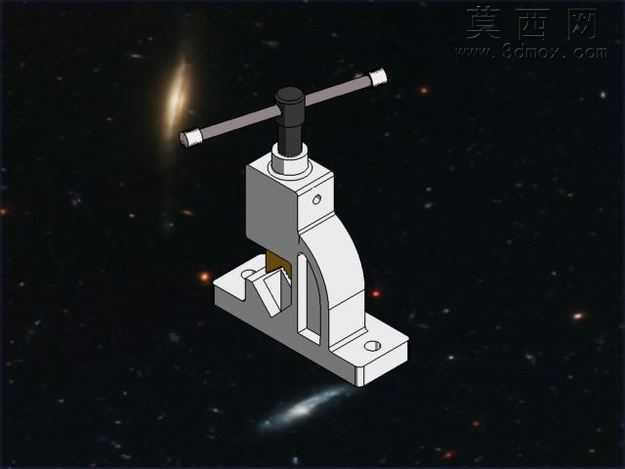

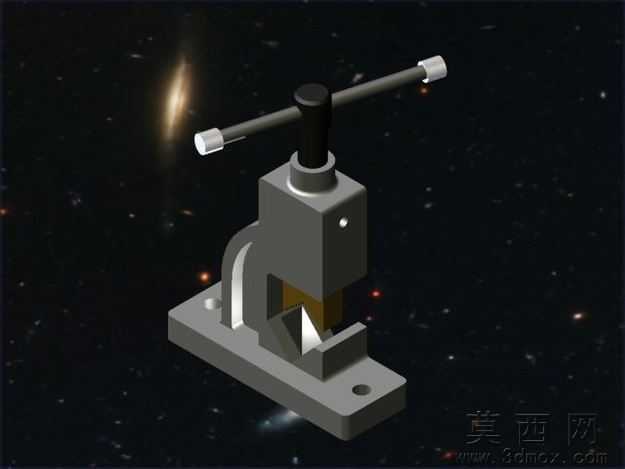

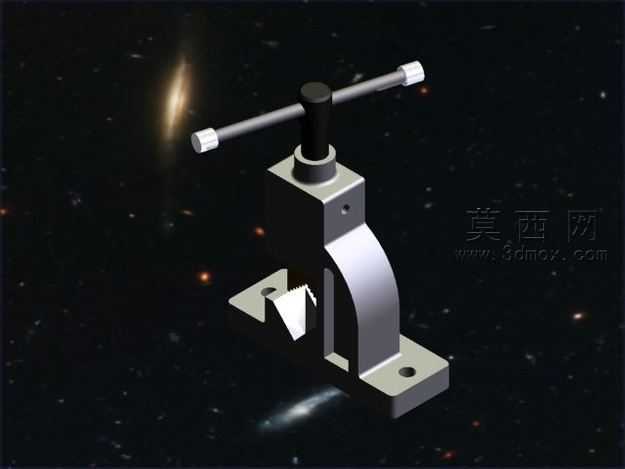

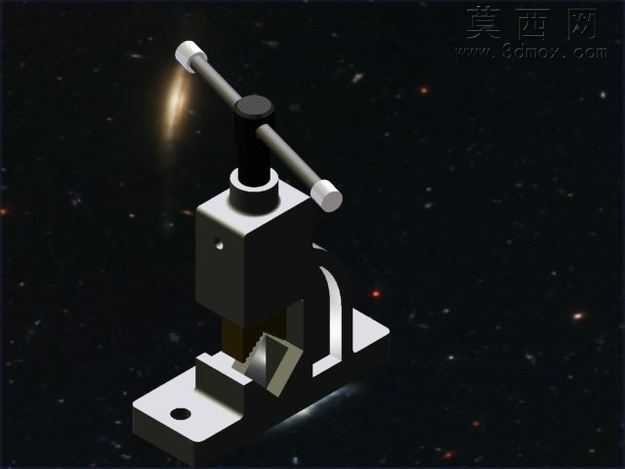

本模型为手动管材切割加工用管副工装，采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循机械加工工装的尺寸配合规范，对各零部件的装配公差进行了合理预留，确保模型可直接对接生产加工环节的图纸输出需求。模型整体采用等轴测视角完成渲染展示，场景搭配深空质感背景突出工装主体结构，各部件材质区分清晰：主体机架采用哑光灰铸铁材质表现，还原铸造五金件的厚重质感；操作横杆采用金属镀铬材质搭配端部防滑金属帽，呈现手动操作件的耐磨金属特性；顶部施压柱采用发黑处理的金属材质，区分于主体机架的铸铁质感；底部切割工位的V型定位块与切刀采用高硬度合金材质表现，通过材质明暗差异凸显切割作业的核心功能区域。从结构设计来看，该管副采用C型开式机架结构，保障管材上下料的操作空间充足，底部安装底座预留两个螺栓固定孔，可将工装稳固锁定在工作台面避免作业时晃动；顶部采用T型手动施压结构，通过横杆增大力臂，操作人员无需额外辅助工具即可手动输出足够的下压力，驱动切刀完成管材切断动作；切割工位设置V型定位槽，可适配多种不同管径的圆管装夹定位，保证切割断面的垂直度与平整度，避免管材切割时出现偏移打滑的问题。设计过程中优先考虑手动作业的操作便捷性，整体结构无复杂传动部件，零部件数量少，加工制造成本低廉，维护保养简单便捷，可满足小批量管材加工、现场管线施工等场景的切管需求，无需搭配电源或液压动力源，纯手动操作即可完成不同管径管材的定长保持与切断作业，模型同时保留了多格式通用接口，可适配多款主流三维软件进行结构调整与工程图导出。
