电机转子线圈布线结构三维设计

　　在中小型交直流电机的量产设计环节中，转子作为电机实现电能与机械能转换的核心转动部件，其线圈布线的合理性直接决定了电机的运行效率、温升表现与长期运行可靠性，本次呈现的转子线圈布线结构，完全围绕量产装配的实际需求完成结构设计，覆盖了从铁芯叠装、线圈嵌放到转轴压装的全流程结构匹配。

　　从实际应用场景来看，这类布线结构的转子可适配功率区间在0.75kW到15kW的中小型异步电机与有刷直流电机，广泛配套在小型机床进给驱动、工业输送带传动、民用风机水泵驱动、小型工程机械动力单元等场景，这类应用场景普遍要求转子具备动平衡精度高、绕组绝缘可靠、高速转动下无线圈松脱风险的特性，设计过程中也针对这些核心需求做了对应结构优化。

　　结构设计层面，首先确定的是转轴与铁芯的配合边界，本次设计的转子转轴采用阶梯轴结构，中间段与硅钢片叠压铁芯采用H7/k6的过渡配合，配合段长度根据铁芯叠厚确定，铁芯两侧预留的轴段长度分别匹配前端轴承位、换向器/集电环安装位以及后端输出连接位，所有轴肩位置都做了R0.5的圆角过渡，避免应力集中导致的转轴疲劳断裂，转轴两端的中心孔采用B型带护锥结构，满足机加工与动平衡校正的装夹定位需求。

　　铁芯部分采用0.5mm厚的冷轧无取向硅钢片叠压而成，叠片间做绝缘氧化层处理减少涡流损耗，铁芯外圆均匀冲制半闭口槽，槽型尺寸根据线圈线径与匝数做匹配设计，槽口宽度控制在2.2mm，既方便漆包线的嵌放作业，又能减少气隙磁阻的波动，降低电机运行时的齿槽转矩。线圈采用高强度聚酯漆包圆铜线绕制，每槽的线圈匝数、线径规格根据电机额定功率与额定电压做匹配，嵌线时线圈在槽内按分层排布，槽内垫入0.2mm厚的DMD复合绝缘纸，隔绝线圈与硅钢片铁芯，避免铁芯毛刺刺破漆包线绝缘层造成匝间短路。

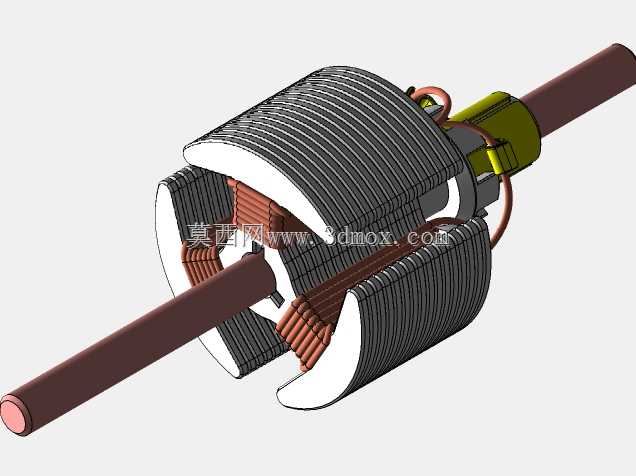

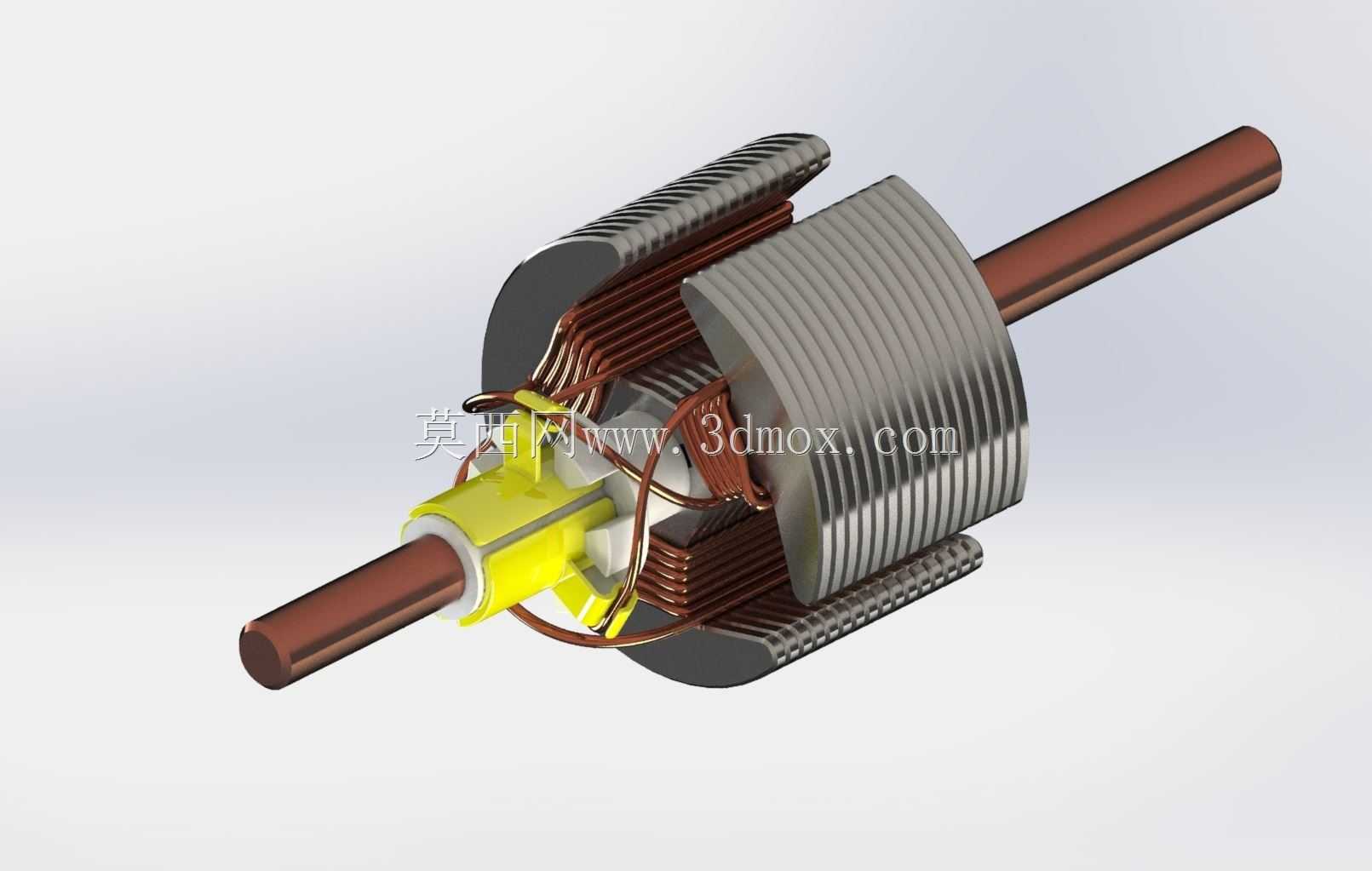

　　线圈端部的布线是本次设计的核心优化点，不同于常规转子端部随意排布的布线方式，本次设计将端部线圈按圆周方向做有序分层弯折，每一组线圈的出线端都精准对准换向器（直流电机）或集电环（绕线式异步电机）的对应接线位，端部线圈与铁芯端面之间垫有绝缘端板，同时采用无纬玻璃丝带对端部绕组做周向绑扎，绑扎张力控制在30N到50N之间，确保转子在最高3000r/min的额定转速下运行时，端部线圈不会受离心力作用出现松脱、位移。线圈与换向器/集电环的连接采用搪锡处理，接线位置做绝缘套管防护，避免不同绕组接线端之间出现飞弧短路。

　　安装边界层面，整个转子的轴向总长度、最大外圆直径都严格匹配对应机座号电机的定子内腔尺寸，转子外圆与定子内孔之间的单边气隙控制在0.35mm到0.5mm之间，既保证气隙磁场的均匀性，又避免转子转动时出现扫膛风险。铁芯两端的轴承位轴径尺寸匹配标准深沟球轴承的内孔配合公差，轴承安装位的轴肩高度严格符合对应轴承的安装尺寸要求，方便轴承的压装与后期拆卸维护。

　　在实际建模过程中，所有结构细节都做了1:1还原，包括硅钢片叠压后的纹理、线圈漆包线的排布走向、绝缘件的安装位置、转轴的各段尺寸公差都做了明确的结构表达，既可以作为电机设计新手学习转子绕组布线结构的参考模型，也能直接用于电机生产前的结构验证、动平衡仿真模拟、装配干涉检查等环节，减少实际打样过程中的反复修改成本。需要注意的是，这类转子在完成装配后必须做动平衡校正，在铁芯两端的平衡柱上添加平衡配重，将动平衡精度控制在G2.5级以内，才能保证电机运行时的振动值符合行业标准要求，避免长期运行出现轴承过早损坏、绕组松动的问题。
