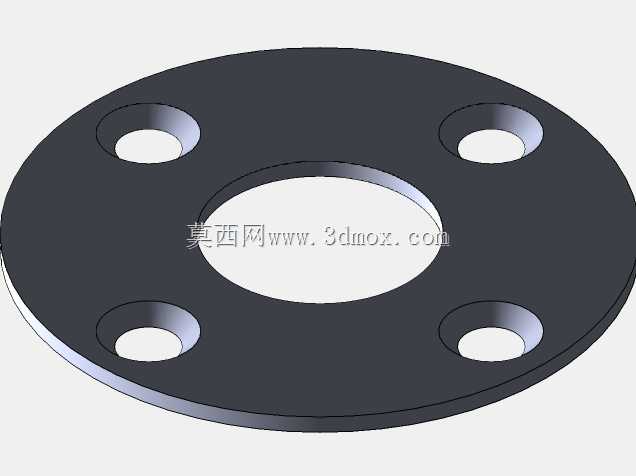

四孔铝合金法兰连接盘结构设计

　　这款四孔连接法兰是管路系统、轻型设备机架连接场景中常用的密封紧固构件，采用铝合金材质加工成型，相比传统钢制法兰重量降低60%以上，在对自重有严格要求的移动设备、轻量化机架装配场景中适配性极强。从结构设计逻辑来看，中心通孔为介质流通或轴类构件穿装预留了足够的通径空间，四个安装孔沿法兰盘圆周方向均匀分布，孔位做了沉孔处理，装配时螺栓头可完全沉入沉孔内，避免螺栓突出法兰端面影响密封面贴合度，同时也能减少外部磕碰对螺栓紧固端的损伤，降低长期使用过程中螺栓松动的概率。法兰盘的密封面采用平面加工工艺，表面粗糙度控制在Ra1.6范围内，装配时配合非金属密封垫片即可实现中低压管路的静态密封，适配0.6MPa到1.6MPa压力区间的气路、

　　水路输送场景，在小型自动化设备的气路排布、通讯基站的馈线管路固定、轻型输送线的机架段对接场景中都有大量应用。设计阶段对安装边界做了明确的尺寸约束，法兰盘外径与中心通孔的直径比例控制在2.2:1，既保证了四个安装孔有足够的边距避免装配时出现盘体开裂，也不会因为法兰盘外径过大造成材料浪费和安装空间占用过多。四个安装孔的中心圆直径经过反复校核，匹配行业内同通径规格的通用安装尺寸，可直接替换现有标准法兰件，不需要对配套的管路接头、设备安装面做二次改孔加工，大幅降低现场装配的调整工作量。法兰盘的厚度根据铝合金的材料屈服强度做了优化，在螺栓预紧力达到标准扭矩值时，盘体的变形量控制在0.02mm以内，不会因为预紧力过大导致盘体翘曲影响密封效果，

　　同时也避免了厚度过大带来的材料成本上升。实际选型应用时，需要注意该款法兰的适用温度区间在-40℃到120℃之间，超出该温度区间后铝合金的力学性能会出现明显变化，密封面的贴合稳定性也会下降，不适合高温蒸汽管路、强腐蚀介质输送场景使用。在通讯设备安装场景中，这类四孔铝合金法兰常被用于固定室外通讯机柜的馈线穿墙板，既可以实现馈线穿装后的缝隙密封，防止雨水、灰尘进入机柜内部，也能对馈线起到径向固定作用，避免风力拉扯导致馈线接头松动。在轻型自动化设备的气路系统中，这类法兰多用于气源处理单元与管路的对接，铝合金材质的抗锈蚀特性可以适应车间内的轻度潮湿环境，不需要做额外的表面防锈处理，长期使用也不会出现锈渣脱落堵塞气路阀件的问题。

　　建模过程中对所有的安装孔位、密封面、倒角特征都做了参数化关联，调整通径尺寸时可以直接通过参数驱动修改孔位分布和盘体外径，不需要重新绘制草图，能大幅缩短同系列不同规格法兰的设计周期。法兰盘的外边缘做了0.5mm的倒角处理，既可以去除加工过程中产生的锐边毛刺，避免装配时划伤操作人员，也能减少安装过程中法兰盘与相邻构件的磕碰损伤。沉孔的深度根据常用内六角螺栓的头部尺寸设计，既保证螺栓头完全沉入后不突出密封面，也不会因为沉孔过深导致盘体局部强度不足。从装配工艺角度来看，这款法兰的所有加工特征都可以通过车削、钻孔两道工序完成，不需要复杂的工装夹具，普通数控车床即可完成批量加工，加工成本控制在较低水平，适合大批量采购应用。在实际安装作业时，四个螺栓需要按照对角顺序逐步拧紧，不能单次将单个螺栓拧到额定扭矩，避免法兰盘受力不均出现局部翘曲，导致密封面出现渗漏。如果用于有震动的设备连接场景，可以在螺栓上加装弹簧垫圈，进一步提升防松性能，保证长期运行过程中连接的可靠性。
