带操作手柄的压紧式锁紧铰链结构

　　这款带操作手柄的锁紧铰链，核心尺寸为49.5mm×47mm，属于小型压紧式铰接锁紧构件，在结构设计上整合了铰接转动与压紧锁止的双重功能，区别于普通仅实现转动连接的合页类构件，其自带的扳动式手柄可在铰链转动到闭合工位后，通过手柄的扳动行程实现铰接两侧构件的压紧锁止，避免设备舱门、检修盖板在设备运行振动工况下出现松脱、缝隙张开的问题。从实际应用场景来看，这类铰链常被用于小型通讯设备机箱、工业检测仪器侧开检修门、小型自动化设备的防护盖板、户外便携设备的密封舱盖等部位，这类应用场景往往既需要构件实现门板与主体的铰接转动，满足开合检修的操作需求，又需要在闭合状态下提供足够的压紧力，保证密封胶条的压缩量达标，或是避免振动导致门板错位、异响，

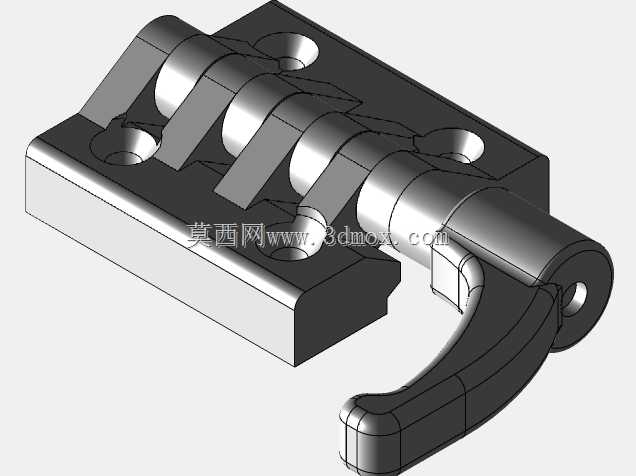

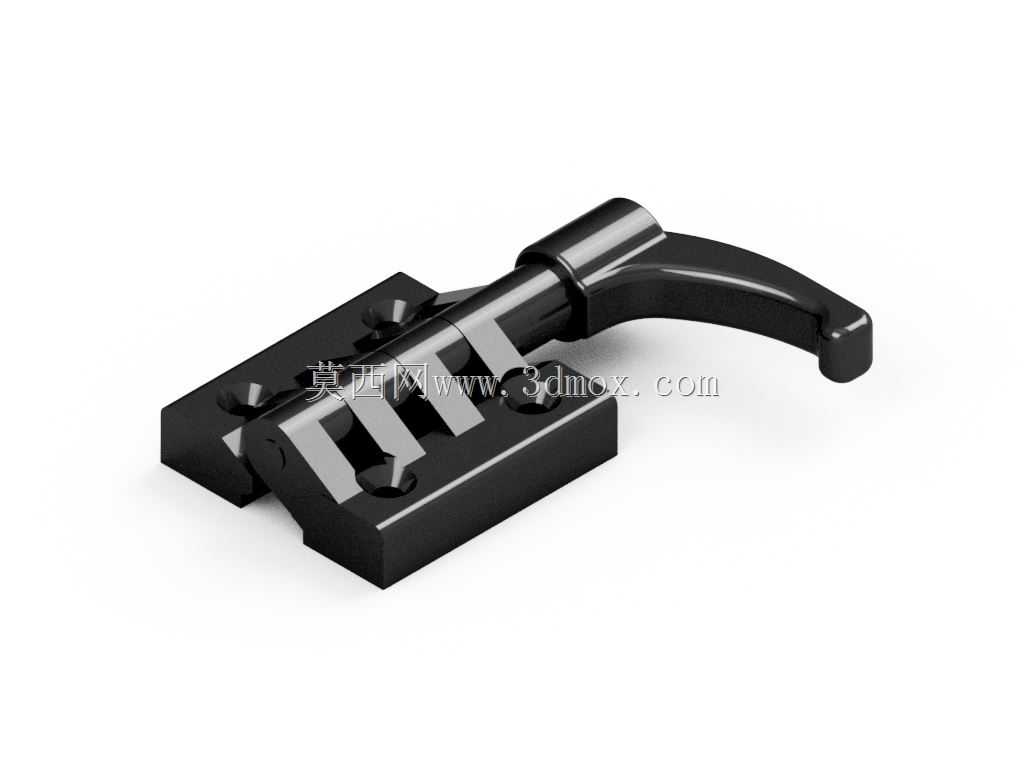

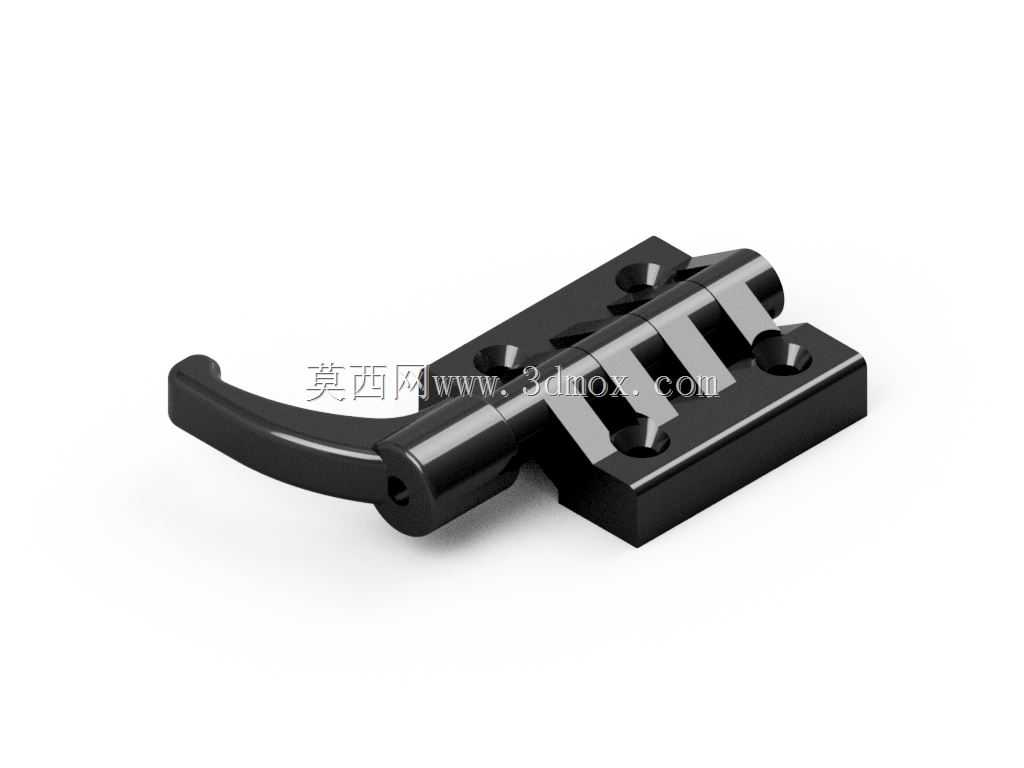

　　相比普通铰链加独立锁扣的组合方案，这款集成式锁紧铰链可以减少安装工序，降低整体构件的占用空间，在小型紧凑设备的结构设计中具备明显的布局优势。从设计思路层面拆解，该铰链的主体分为固定底座、铰接转轴、带手柄的活动压合段三个核心部分，固定底座上预留了多个沉头安装孔，可通过标准紧固件将底座固定在设备主体的安装面上，沉头孔的设计可以保证紧固件安装后端面不突出底座平面，避免与活动段产生运动干涉；铰接转轴采用一体化的销轴结构，配合活动段上的轴孔实现0-180度范围内的顺畅转动，转轴与轴孔的配合间隙控制在合理范围，既保证转动无卡滞，又避免间隙过大导致铰接松旷；活动段上集成的扳动手柄与压合凸轮结构为一体化设计，当门板转动到闭合位置后，向下扳动手柄，

　　凸轮结构会抵接在固定底座的限位面上，随着手柄扳动到位，凸轮的升程会将活动段向固定底座方向拉紧，从而实现门板与门框之间的压紧，锁止状态下手柄处于水平贴合位置，不会额外突出占用外部空间，同时凸轮结构具备自锁特性，在无主动扳动手柄的情况下，不会因为外部振动自行松脱解锁。在安装边界层面，该铰链的固定底座安装孔位间距经过标准化设计，适配常见的小型设备门板安装边距，安装时需要在门板对应位置预留活动段的转动避让空间，避让区域的深度需要匹配铰链闭合状态下的整体厚度，避免门板闭合时与门框产生结构干涉；由于该铰链的锁紧力通过凸轮结构施加，在选型时需要根据门板的密封需求确认其压紧力是否匹配胶条的压缩反力，这款49.

　　5mm规格的铰链单只可提供的压紧力适配厚度2-3mm的橡胶密封胶条，适合重量在5kg以内的小型门板使用，若门板尺寸更大、重量更高，可通过多只铰链对称布置的方式满足整体锁紧需求。从结构细节来看，该铰链的活动段与固定底座的接触面做了耐磨处理，长期反复开合扳动的工况下不会出现过度磨损导致锁紧间隙变大的问题，所有棱边都做了倒圆角处理，安装与操作过程中不会划伤操作人员，整体外形采用方正的低轮廓设计，安装后突出安装面的高度较低，适合对外观整洁度有要求的设备外装场景。在实际建模选型过程中，结构工程师可以直接基于该三维模型提取安装孔位坐标、转动行程范围、锁止压紧行程等核心参数，直接导入装配体中进行布局验证，不需要重新测绘建模，能够大幅缩短小型设备舱门结构的设计周期，同时可以通过运动仿真模拟铰链开合、锁止的全行程动作，提前排查安装过程中可能出现的干涉问题，验证门板开合角度是否满足检修操作的空间需求。
