皮尼翁小车CVT传动斜齿轮结构

　　这款斜齿轮结构主要应用于小型无级变速传动机构中，常见于教具类皮尼翁小车、小型实验传动装置的动力传递环节，核心作用是在变速传动过程中实现平稳的扭矩传递，匹配CVT机构的变速比变化需求，保障动力输入输出端的转速、扭矩平顺过渡，避免传动过程中的冲击、卡顿问题。从实际使用场景来看，这类齿轮多适配小载荷、低转速的实验类传动装置，也可作为小型代步童车的传动部件使用，安装时需要匹配对应轴径的输入输出轴，同时保证与啮合齿轮的中心距符合设计公差，避免出现啮合过紧导致的运转卡滞，或是啮合间隙过大引发的传动噪音、跳齿问题。

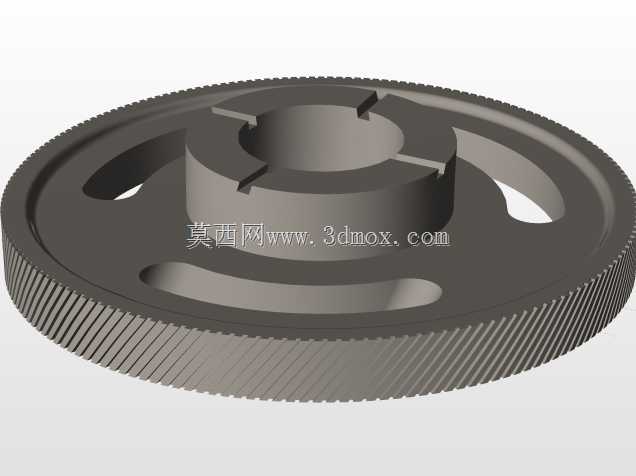

　　设计过程中优先考虑了传动平稳性需求，齿部采用斜齿结构，相比直齿齿轮，斜齿的啮合过程是渐进式的，轮齿从一端逐步啮合到另一端，重合度更高，运转时的冲击、振动和噪音都明显更低，更适合CVT这类需要连续变速、对传动平顺性有要求的场景。齿轮中心的轮毂部分设计了四个对称的卡槽结构，用于和传动轴上的卡合结构配合，实现周向固定，传递扭矩的同时，也方便装配时的定位，不需要额外加工复杂的键槽结构，降低了小尺寸零件的加工难度，也能满足小载荷场景下的扭矩传递需求。齿轮端面设计了三处均匀分布的弧形减重槽，在不影响轮体结构强度的前提下，尽可能降低零件自身重量，减少传动过程中的转动惯量，让变速响应更灵敏，同时也能节省加工材料，降低制造成本。

　　从结构尺寸与安装边界来看，轮体外缘的齿顶圆、齿根圆尺寸经过匹配计算，和配对啮合的齿轮中心距完全适配，轮毂的内孔直径匹配对应传动轴的外径，四个卡槽的尺寸和轴上的凸台尺寸采用间隙配合，装配时可以直接推入卡合，不需要额外的紧固件即可实现周向固定，轴向定位可以通过轴用挡圈或是轴肩实现，安装空间仅需要预留出齿顶圆直径加2mm安全间隙的圆形区域，轴向安装尺寸和轮毂厚度匹配即可，不需要额外的避让空间，整体结构紧凑，适合小型装置的紧凑布局需求。

　　实际建模过程中，齿部参数经过严格的渐开线齿形计算，螺旋角参数匹配CVT传动的滑动啮合需求，保证变速过程中轮齿可以顺畅滑动同时保持有效啮合，不会出现脱齿问题。轮体的壁厚经过强度校核，在额定载荷下不会出现轮体变形、齿根断裂的问题，减重槽的位置避开了齿根的应力集中区域，同时也避开了轮毂的受力传递路径，不会因为开槽导致结构强度大幅下降。轮毂部分的卡槽根部做了小圆角过渡，避免应力集中导致的卡槽开裂问题，所有锐边都做了小倒角处理，既方便装配时的导入，也避免加工和装配过程中的锐边划伤问题。这类齿轮在实际使用中，多采用工程塑料或是粉末冶金工艺加工，工程塑料材质自重更轻、运转噪音更低，适合教具类产品使用，粉末冶金材质的强度更高、耐磨性更好，适合有一定载荷需求的小型代步车传动场景，两种加工工艺都可以直接基于该三维模型生成加工程序，不需要额外做结构调整，建模时已经考虑了不同加工工艺的拔模斜度、公差预留需求，零件的尺寸公差可以满足常规传动场景的装配精度要求，不需要额外的二次修整即可直接投入使用。
