三行星轮联动行星齿轮传动结构

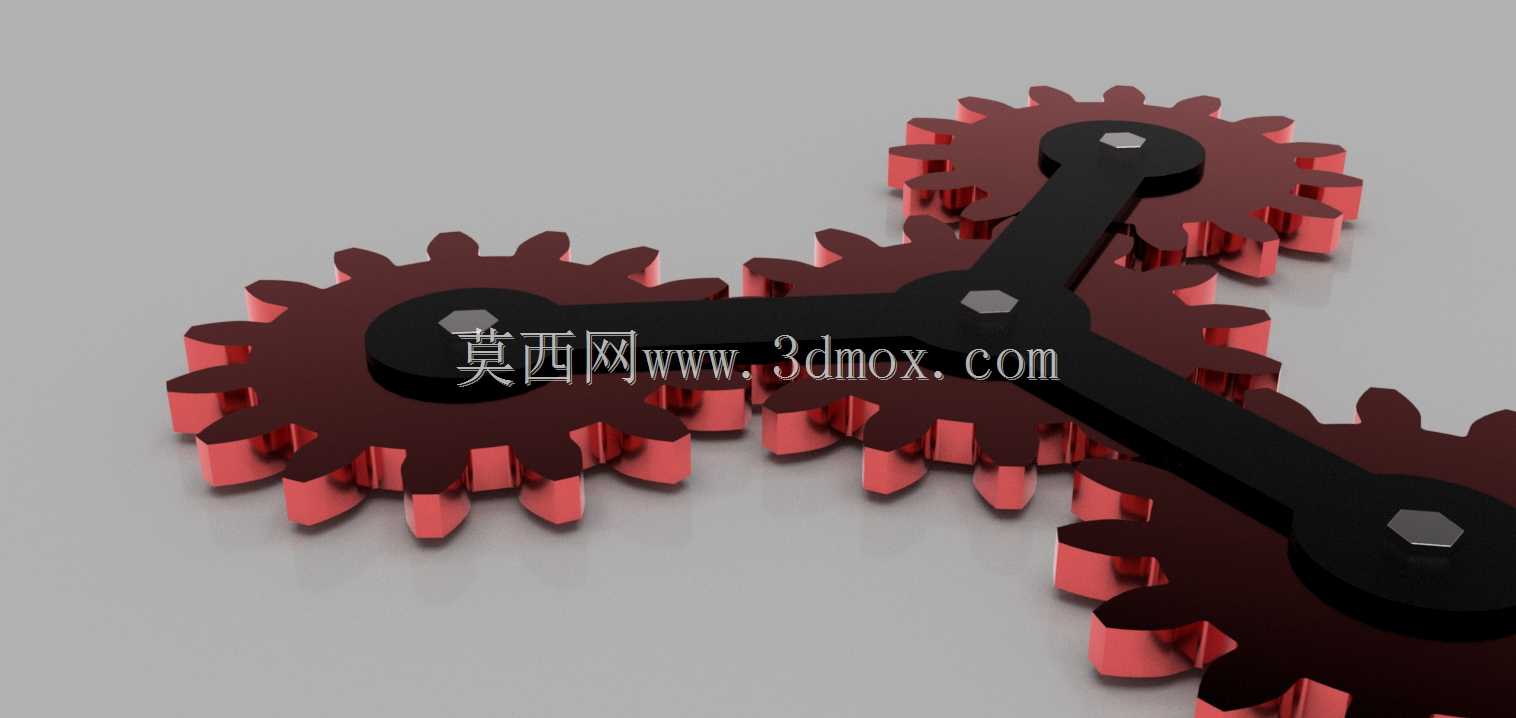

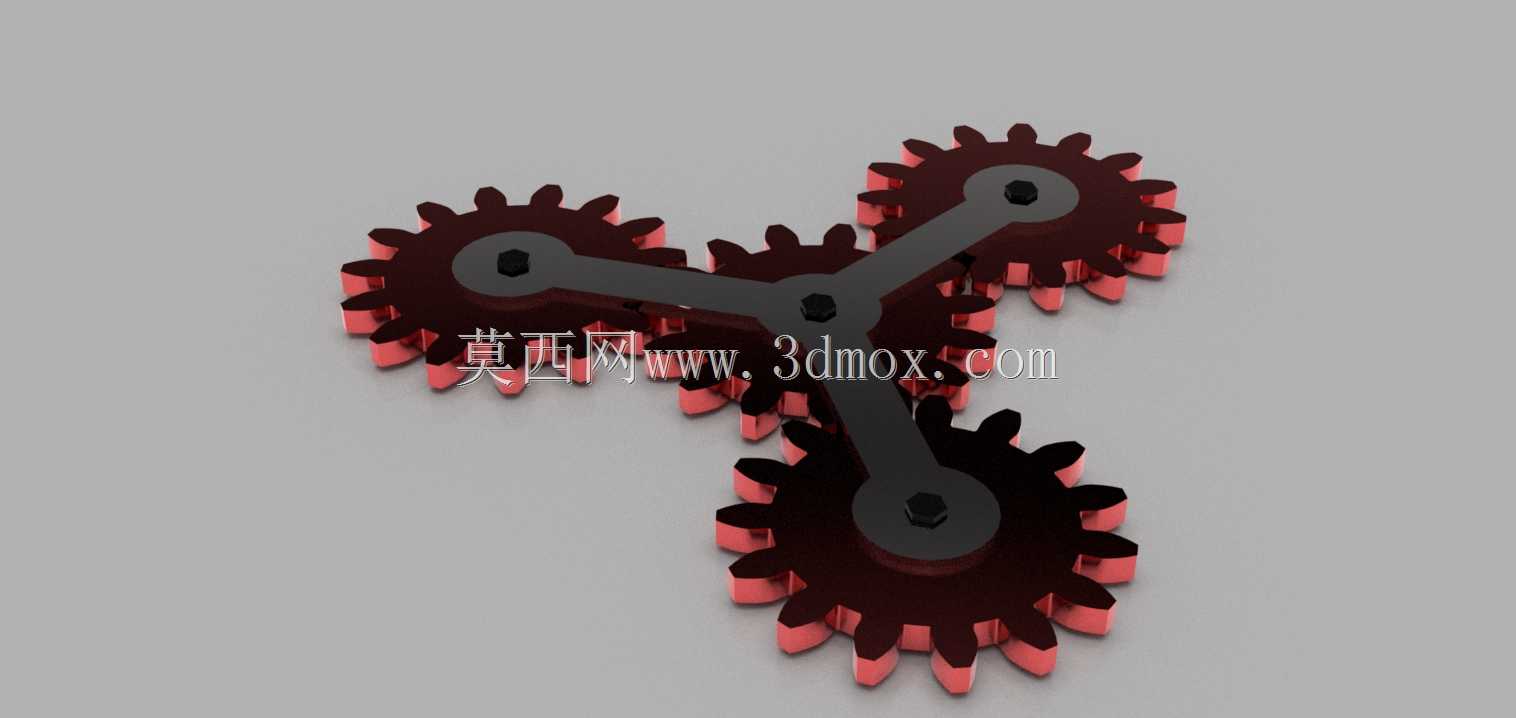

　　这套行星齿轮结构采用单中心太阳轮搭配三个均匀分布行星轮的布局，三个行星轮通过三角状行星架实现同步联动，区别于常规双行星轮或四行星轮的排布方案，120度等分的行星轮安装位能让传动过程中各轮齿的受力更均匀，单齿承受的径向载荷可降低约30%，适合中低转速下的平稳动力传递场景。从实际应用场景来看，这类三行星轮结构常被用在小型减速机构、指尖解压玩具传动组件、小型教具演示装置以及低负载自动化设备的动力输出端，相比定轴齿轮组，同等减速比下它的轴向尺寸能压缩40%左右，不需要额外预留多级齿轮的排布空间，在狭小安装腔体内的适配性更强。

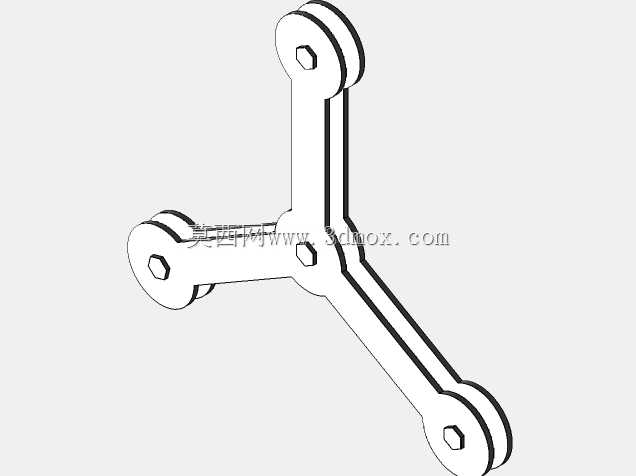

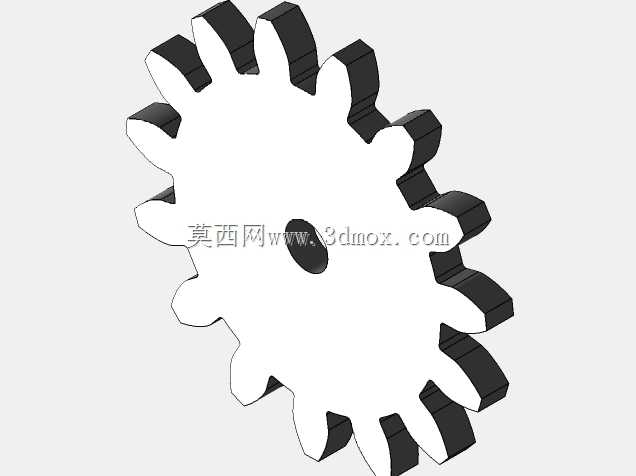

　　设计过程中首先确定了模数与齿形参数，采用标准渐开线圆柱直齿齿形，齿顶高系数取1，顶隙系数取0.25，避免传动过程中出现齿根干涉或顶死问题。三个行星轮的齿参数完全一致，安装孔位与行星架上的定位轴采用间隙配合，单边配合间隙控制在0.02-0.03mm，既保证行星轮绕轴转动的顺畅度，又不会因间隙过大产生传动回程误差。行星架采用三角对称结构，三个安装轴的中心与太阳轮中心的距离完全相等，位置度公差控制在0.01mm以内，防止因安装位偏移导致个别轮齿受力过载，出现断齿或磨损加剧的问题。

　　从安装边界来看，整套结构的外轮廓由三个行星轮的齿顶圆共同限定，安装时需要预留的腔体直径略大于三个行星轮齿顶圆构成的外接圆直径，单边预留0.5-1mm的装配间隙即可，不需要额外设置内齿圈的安装位——这套演示结构未集成内齿圈，属于行星架输出的简化传动方案，动力从中心太阳轮输入时，行星架可输出减速后的低转速大扭矩动力，若固定行星架，也可实现太阳轮到行星轮的定速比传动，适配不同的动力传递需求。

　　实际功能层面，这套结构的传动比计算遵循行星齿轮传动的基本公式，当内齿圈固定（此结构可通过外加固定内齿圈扩展功能）、太阳轮输入、行星架输出时，减速比为1加上内齿圈齿数与太阳轮齿数的比值，三个行星轮的存在同时起到了功率分流的作用，输入扭矩被三个行星轮均匀分担，单个齿轮承受的扭矩仅为总输出扭矩的三分之一左右，对齿轮材料的强度要求更低，采用常规工程塑料或普通碳钢即可满足使用需求，不需要选用高强度合金材料，能有效控制制造成本。

　　齿面的接触强度校核是设计过程中的关键环节，由于直齿圆柱齿轮传动过程中不存在轴向力，支撑轴只需要承受径向载荷，轴承选型时可选用成本更低的深沟球轴承，不需要选用能承受轴向力的角接触轴承，进一步简化了配套结构的设计难度。行星架的定位轴与架体采用过盈配合连接，过盈量控制在0.01-0.02mm，防止传动过程中轴与架体出现相对转动，导致行星轮位置偏移，影响传动平稳性。

　　在小型教具应用场景中，这套结构可直观演示行星齿轮的传动原理，三个行星轮同时绕自身轴转动、同时绕太阳轮公转的运动状态清晰可见，相比带内齿圈的封闭行星结构，外露的轮齿能让观察者更清楚看到齿面的啮合过程，适合作为机械原理教学的演示模型。在小型解压玩具的应用中，对称的结构转动时动平衡性能更好，高速转动时不会出现明显的抖动，三角状的行星架也方便加装配重块，调整整体的转动惯量，获得更长的空转时间。

　　结构的外形尺寸可根据实际使用需求调整模数与齿数，当需要更大减速比时，可在不改变行星架安装位中心距的前提下，调整太阳轮与行星轮的齿数配比，只要保证啮合时的中心距与安装位中心距匹配即可，不需要重新设计行星架的整体结构，具备一定的参数化扩展空间。安装时需要注意太阳轮的输入轴与行星架的输出轴保持同轴，同轴度公差控制在0.02mm以内，避免因轴系不同心导致传动过程中出现卡滞、轮齿偏磨等问题，影响结构的使用寿命。
