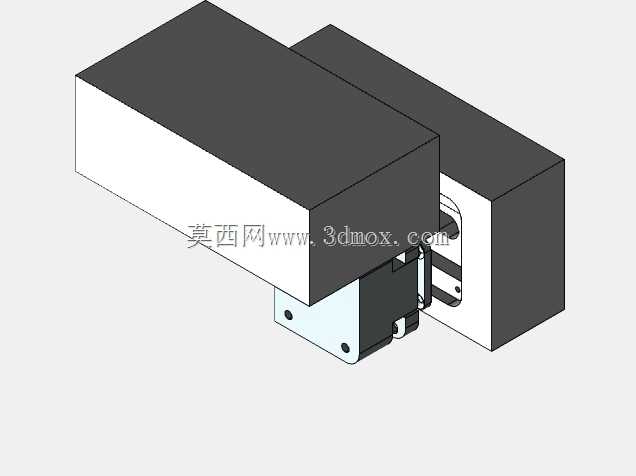

注塑模具侧向抽芯滑块机构结构设计

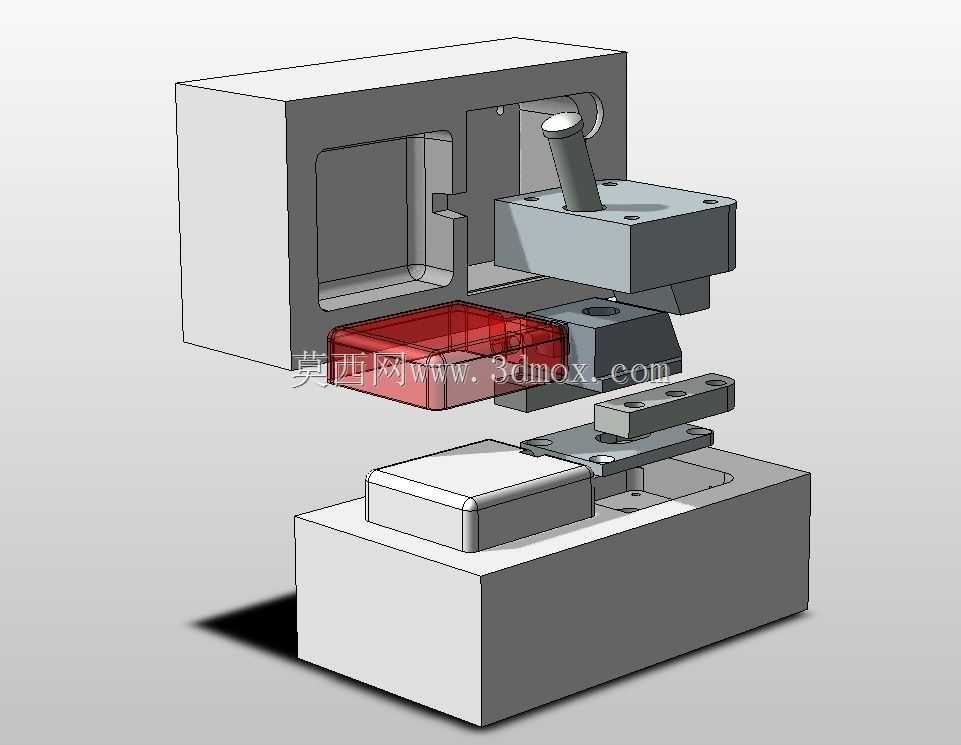

　　这套滑块机构主要应用于注塑成型生产环节，针对产品侧壁存在倒扣、侧凹特征无法直接沿开模方向脱出的场景，是注塑模具侧向分型与抽芯动作的核心执行部件，在消费电子外壳、家电结构件、通讯类塑胶配件的量产模具中应用极为广泛。日常生产中，当模具完成注塑保压、冷却定型后，动定模开模动作启动的初始阶段，这套滑块会在斜导柱或者液压抽芯缸的驱动下，沿着预设的导轨方向做横向滑移，先完成侧向型芯与产品倒扣结构的完全脱离，避免后续顶出动作拉伤产品侧壁，待产品被顶针完全顶出型腔后，合模过程中滑块又会在锁紧块的定位作用下精准复位到成型位置，承受注塑过程中型腔传递的熔融塑料压力，避免长时间生产出现滑块移位、飞边过大的问题。从结构设计逻辑来看，

　　这套滑块采用了分体式装配结构，将成型胶位的型芯部分与滑块座做了拆分设计，后续量产过程中如果型芯出现磨损、烧蚀或者需要调整产品胶位尺寸时，只需要单独拆换小型芯镶件，不需要整体更换滑块主体，能大幅降低模具维护的成本与停机时长。滑块的滑移导向面设计了足够长度的导向配合段，配合间隙控制在0.015-0.02mm之间，既保证滑移过程无卡滞，又能避免熔融塑料窜入导轨缝隙造成飞边或者滑块卡死。滑块的锁紧面设计了斜度匹配的锁紧块，锁紧角度比斜导柱的驱动角度大2度，保证合模到位后锁紧块能完全压紧滑块，抵消注塑过程中塑料对侧向型芯的胀型力，避免生产过程中滑块后退造成产品尺寸超差。滑块上还设计了专门的耐磨板安装位，耐磨板采用淬火加硬的模具钢制作，

　　与模架上的导向面接触，将滑移过程中的磨损集中在可更换的耐磨板上，延长模架主体的使用寿命。从安装边界来看，这套滑块的整体安装空间适配模架尺寸在2030到3040区间的中小型注塑模具，滑块的横向抽芯行程根据产品倒扣深度设计为18mm，能满足倒扣深度在12mm以内的塑胶产品抽芯需求，安装时需要保证滑块导轨面与开模方向的平行度公差控制在0.02mm/100mm以内，斜导柱安装孔的角度与滑块上的斜孔角度完全匹配，避免开模合模过程中出现斜导柱别断、滑块拉伤的问题。滑块的顶部与定模型腔的配合面设计了精准的定位止口，合模后配合间隙小于0.01mm，防止生产过程中出现跑胶飞边。在冷却系统的适配设计上，滑块内部预留了冷却水道的安装空间，

　　可以根据成型塑料的工艺要求接入循环冷却水，控制滑块成型部位的温度，避免产品局部冷却不均出现缩痕、翘曲变形的问题。针对不同的生产场景，这套滑块既可以适配斜导柱驱动的常规抽芯结构，也可以通过加装连接块适配油缸抽芯的大行程抽芯场景，不需要对滑块主体结构做大幅修改，通用性较强。在实际模具调试过程中，需要重点检查滑块的复位弹簧弹力是否足够，保证开模过程中滑块能顺畅滑动到限位位置，不会因为弹簧卡滞造成抽芯不到位，顶出时撞坏型芯；同时要在滑块的导轨面定期涂抹高温润滑脂，减少长时间连续生产过程中的磨损，保证抽芯动作的稳定性。这套滑块的结构设计充分考虑了量产过程中的维护便利性、动作可靠性以及成型精度要求，所有配合尺寸都按照注塑模具的通用设计公差做了预留，结构工程师在做同类模具设计时，可以直接参考这套结构的尺寸比例、配合间隙设计，根据自身产品的倒扣尺寸、胶位形状调整型芯部分的外形，不需要重新验证滑块的导向、锁紧结构的可靠性，能大幅缩短模具设计的周期，减少试模过程中出现的结构问题。
