适配1.0-2.5mm线径蓝色6.3预绝缘接线端子

　　在低压电控柜布线、家电内部线束接驳、小型通讯设备电源接线这类场景里，预绝缘冷压端子是替代传统搪锡、绞接接线的核心基础连接件，这款适配6.3mm插片规格的蓝色预绝缘端子，专门针对1.0mm²到2.5mm²截面的多股铜芯电缆设计，覆盖了日常工控、民用电气里绝大多数中小功率回路的接线需求。从实际使用的角度看，这类端子的核心价值是在压接完成后，自带的绝缘护套直接包裹住导体压接区域，不需要后续额外套热缩管或者缠绝缘胶带，能大幅提升批量布线的作业效率，同时避免人工绝缘处理不到位带来的触电、线间短路隐患。

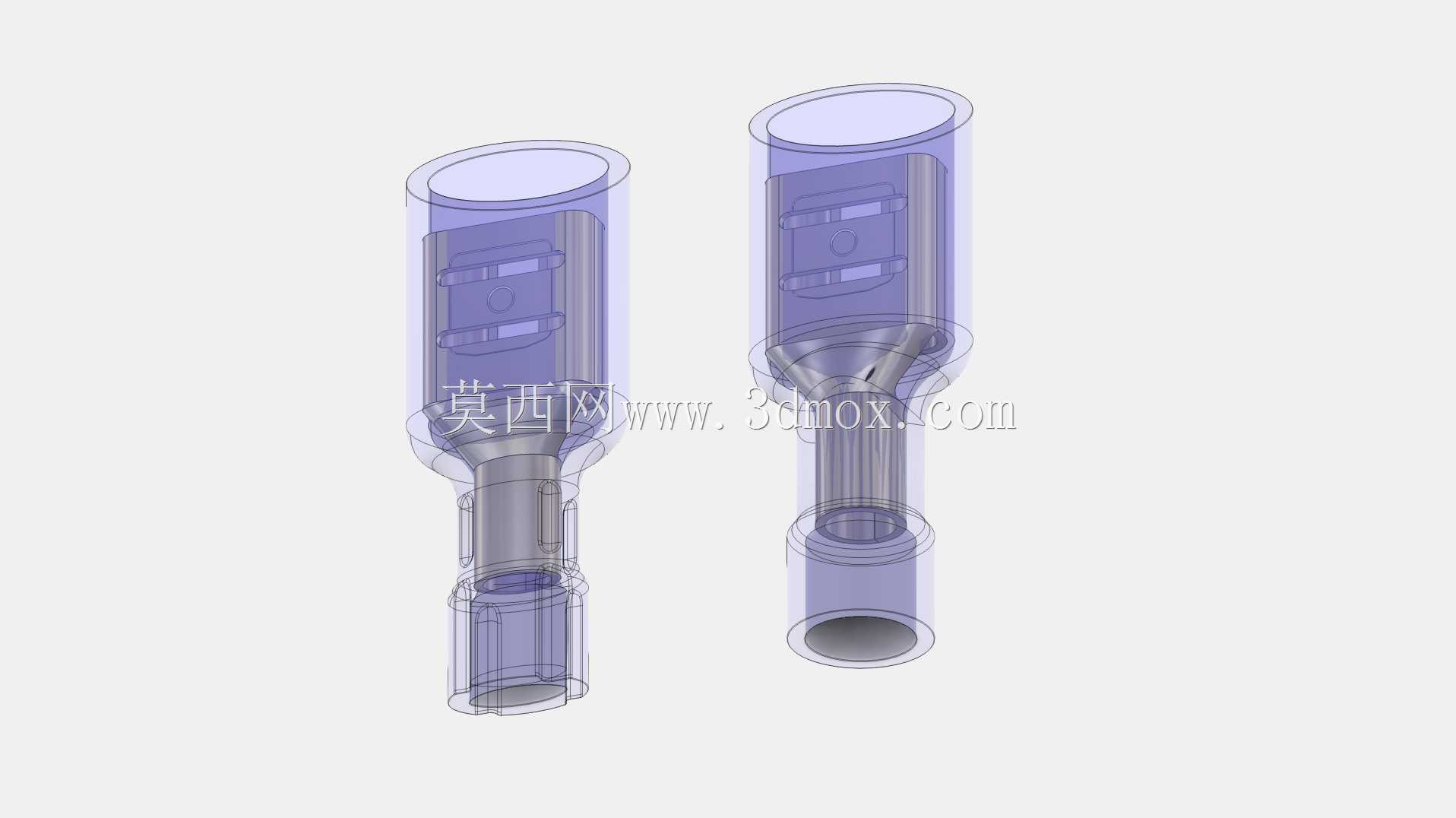

　　设计这款端子的时候，首先要平衡的是压接抱紧力和绝缘护套的形变余量，铜质内芯的筒状压接区做了分段式结构，靠近插合端的部分是和6.3mm公插片匹配的阴螺纹内接触腔，内壁的螺纹结构不是用来拧接紧固件，而是在插片插入后增加接触面积，降低接触电阻，避免大电流通过时出现局部过热的问题；靠近线缆侧的压接筒分成两个独立压接位，分别对应导体线芯和线缆外绝缘层，压接导体的区域做了向内的防滑凸点，压接后凸点嵌入铜丝缝隙里，能承受不小于80N的轴向拉脱力，完全满足常规布线场景的抗拉扯要求，压接绝缘层的区域直径略大，压接后能牢牢咬住线缆的PVC外被，即使布线时拖拽线束，外力也不会直接作用在导体和端子的连接位置，避免线芯被扯断。

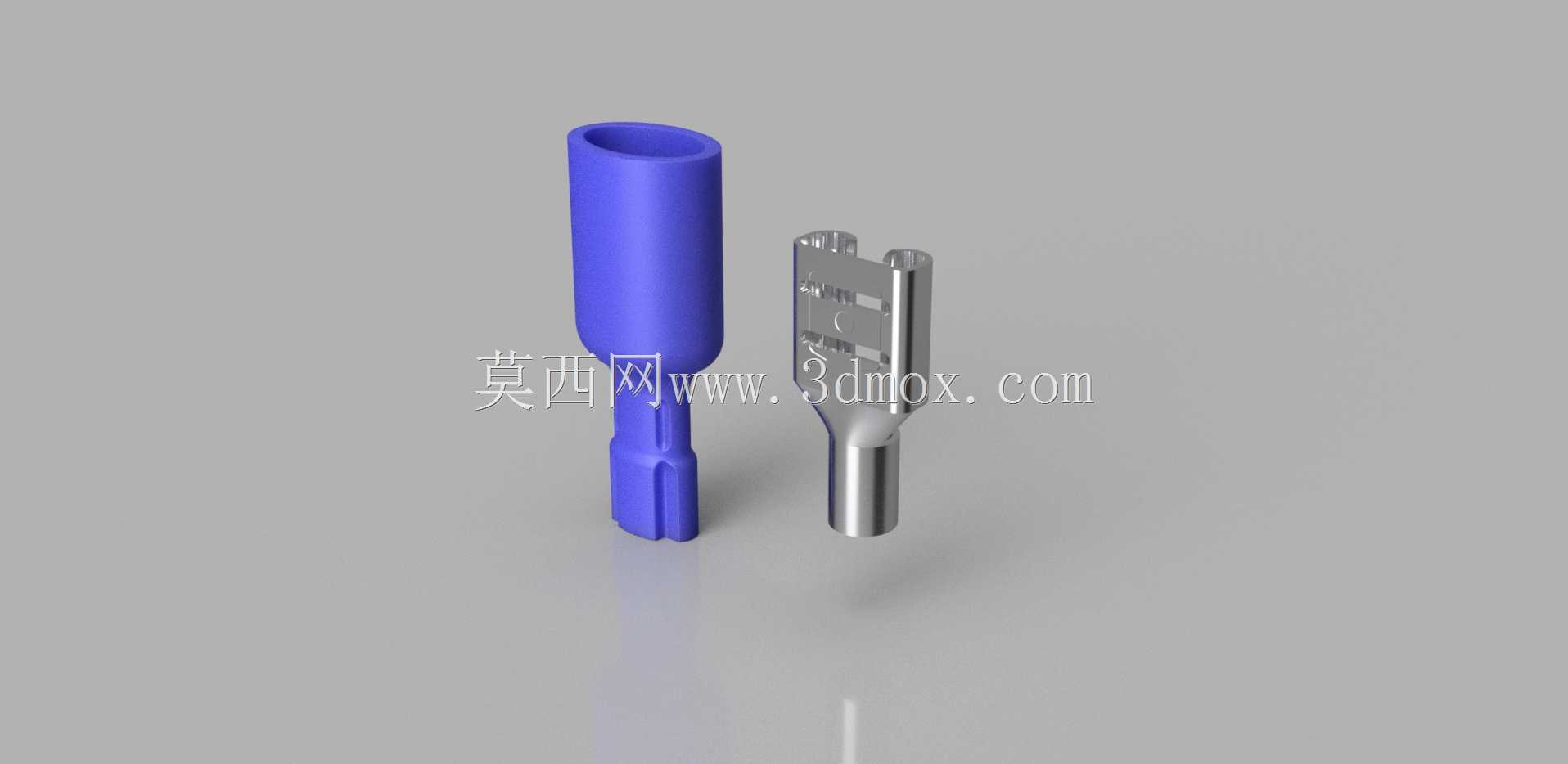

　　外部的蓝色绝缘护套采用PA66材质注塑成型，这种材质的耐温范围覆盖-40℃到105℃，既可以在北方冬季户外低温环境下保持足够的韧性不会脆裂，也能承受电控柜内部长期工作的温升，不会出现软化变形的问题。护套和内部铜芯的配合做了防脱结构，铜芯外壁有一圈环形凸起，注塑的时候护套材料会填满这个凹槽，即使反复插拔公插片，也不会出现铜芯从绝缘护套里脱出的问题。端子的整体外形做了圆滑过渡，没有尖锐的棱角，在密集布线的线槽里穿线的时候，不会刮破相邻线缆的绝缘层，插合端的护套开口做了15度的导向倒角，和对应规格的公插片对接的时候，不需要刻意对准就能顺利插入，降低盲插操作的难度。

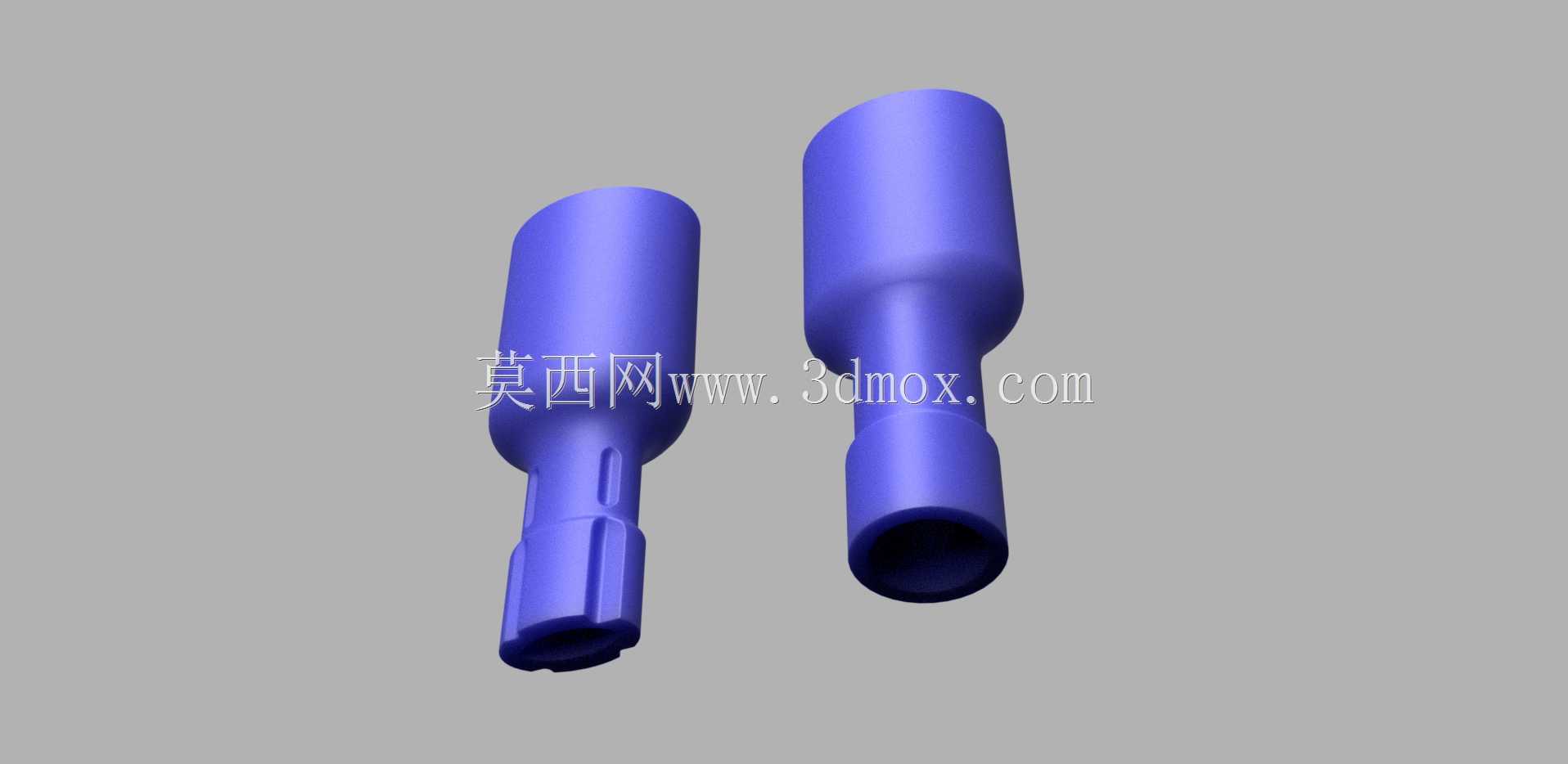

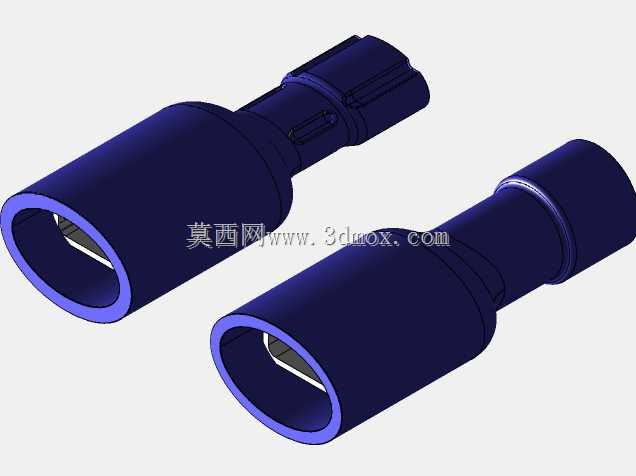

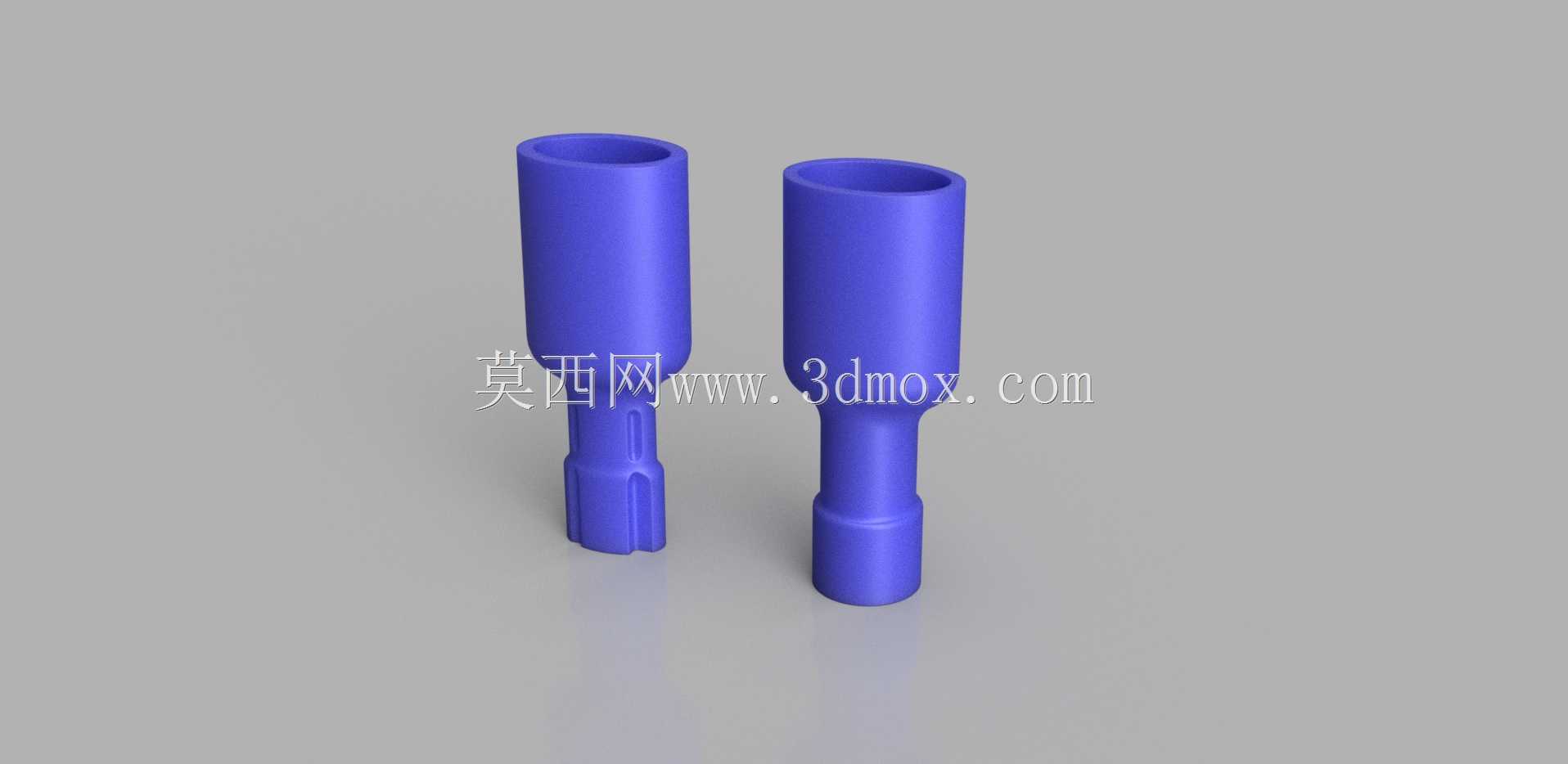

　　从安装边界来看，这款端子压接完成后，整体最大外径是7.2mm，相邻两个端子在接线排上并列安装时，中心距只要留足8mm就不会出现护套干涉的问题，压接端的线缆入口直径最大可以容纳外径4.5mm的带绝缘层电缆，适配的压接钳口模要选对应2.5mm²线径的六边形压模，压接后压接区的六边形对边尺寸控制在3.2mm左右，既能保证导体被充分压实，又不会因为压接过紧压断铜丝。和普通的裸端子相比，这款预绝缘端子的绝缘护套耐压可以达到AC2000V/1min不击穿，即使在相邻端子电位差达到380V的交流回路里使用，也不会出现护套击穿短路的问题。另外这个模型里同时包含了未压接的原始状态和压接卷曲后的成品状态，在做线束装配的三维布线仿真时，可以直接调用对应状态的模型，模拟实际装配后的端子外形尺寸，提前排查布线时端子和线槽、结构件之间的干涉问题，不需要再手动建模压接后的形变结构，能大幅提升布线设计的效率。

　　在实际选型使用的时候要注意，这款端子的接触电阻在压接合格的状态下不大于0.5mΩ，适配的回路额定电流可以达到15A，完全满足普通控制回路、照明回路、小功率负载的接线要求，压接前要把线缆端部的绝缘层剥除8mm左右，剥线的时候不能损伤铜丝，把铜丝完全插入导体压接筒，保证铜丝前端刚好顶到接触腔的底部，再分别压接导体位和绝缘层位，压接完成后要做拉拔测试，确认端子和线缆连接牢固再进行插合作业。
