M4规格尼龙嵌件锁紧六角螺母结构设计

　　做结构设计快十二年，经手的设备连接方案里，防松紧固件的选型永远是绕不开的细节，尤其是户外通讯设备、便携检测仪器这类长期受振动、温差影响的装配场景，普通全金属六角螺母的预紧力衰减问题，往往会在设备运行三到六个月后集中暴露——轻则外壳接缝错位、密封失效，重则内部模组移位、接插件松脱引发通讯中断。这款M4规格的尼龙嵌件锁紧螺母，就是针对这类轻载振动场景做的优化设计，和常规全金属锁紧螺母比，它的防松逻辑不靠金属形变挤牙，不会反复拆装后刮伤外螺纹牙型，也不会因为金属咬合产生多余的金属碎屑，对有洁净度要求的通讯类设备内部装配格外友好。

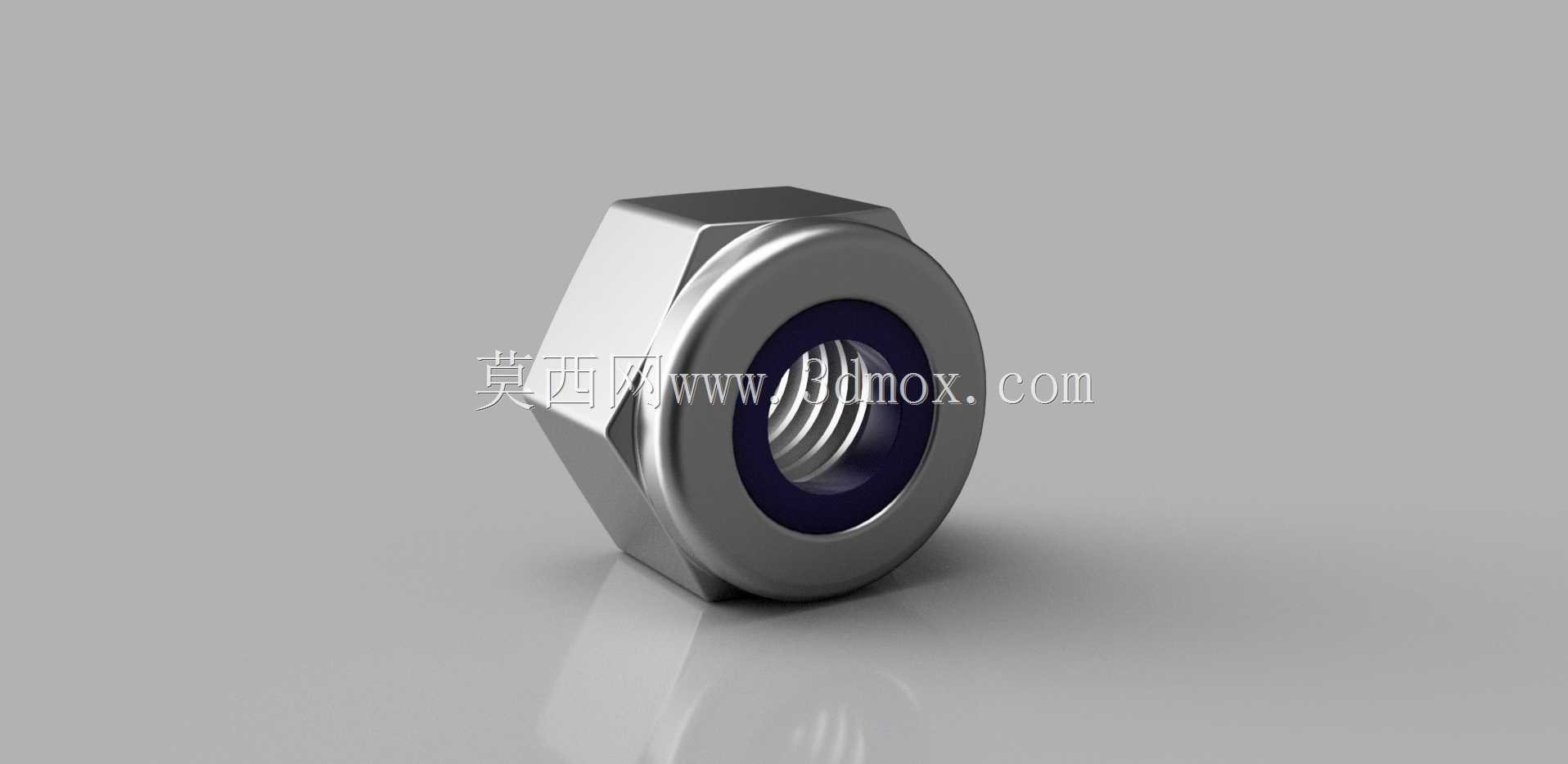

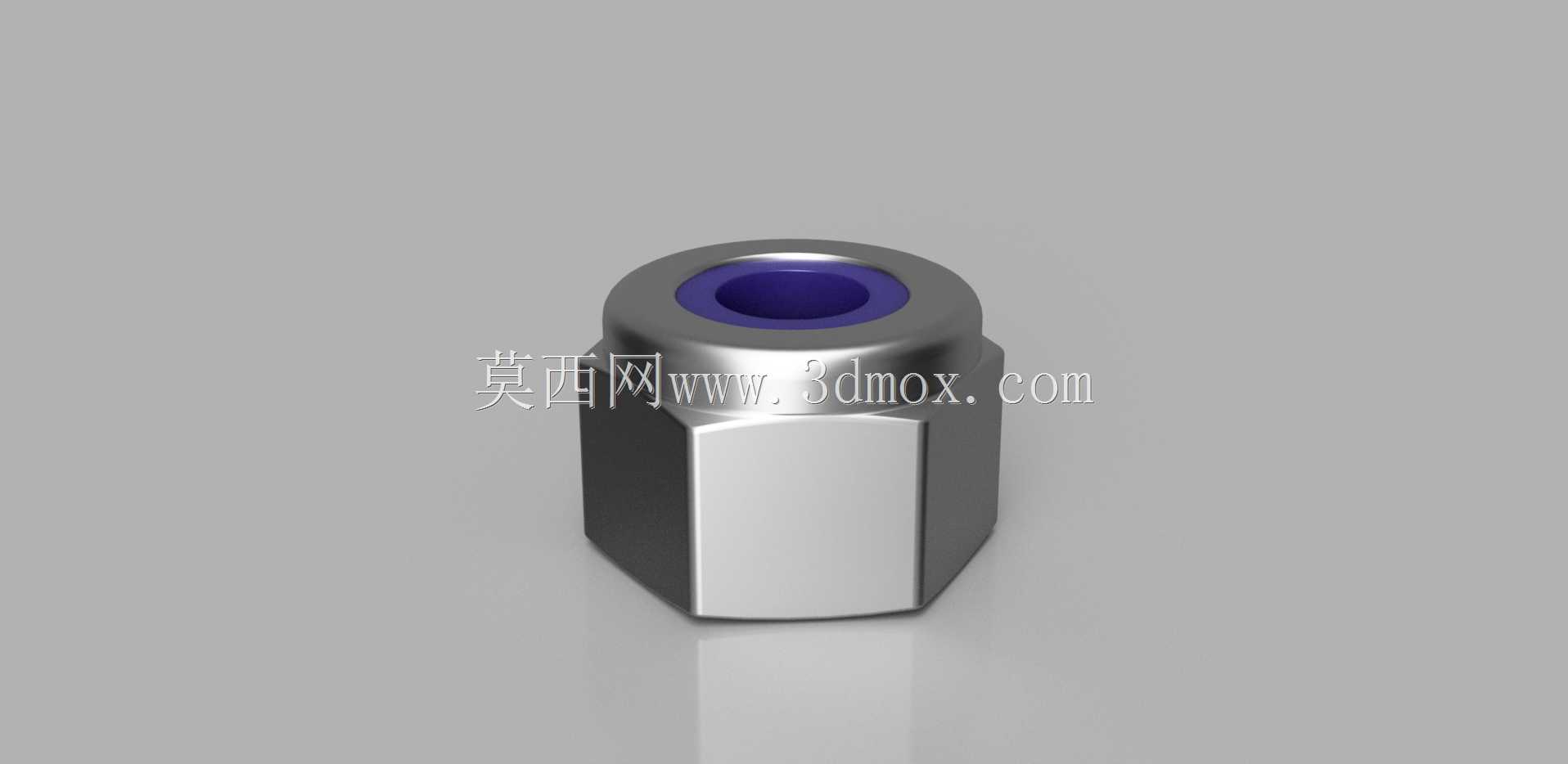

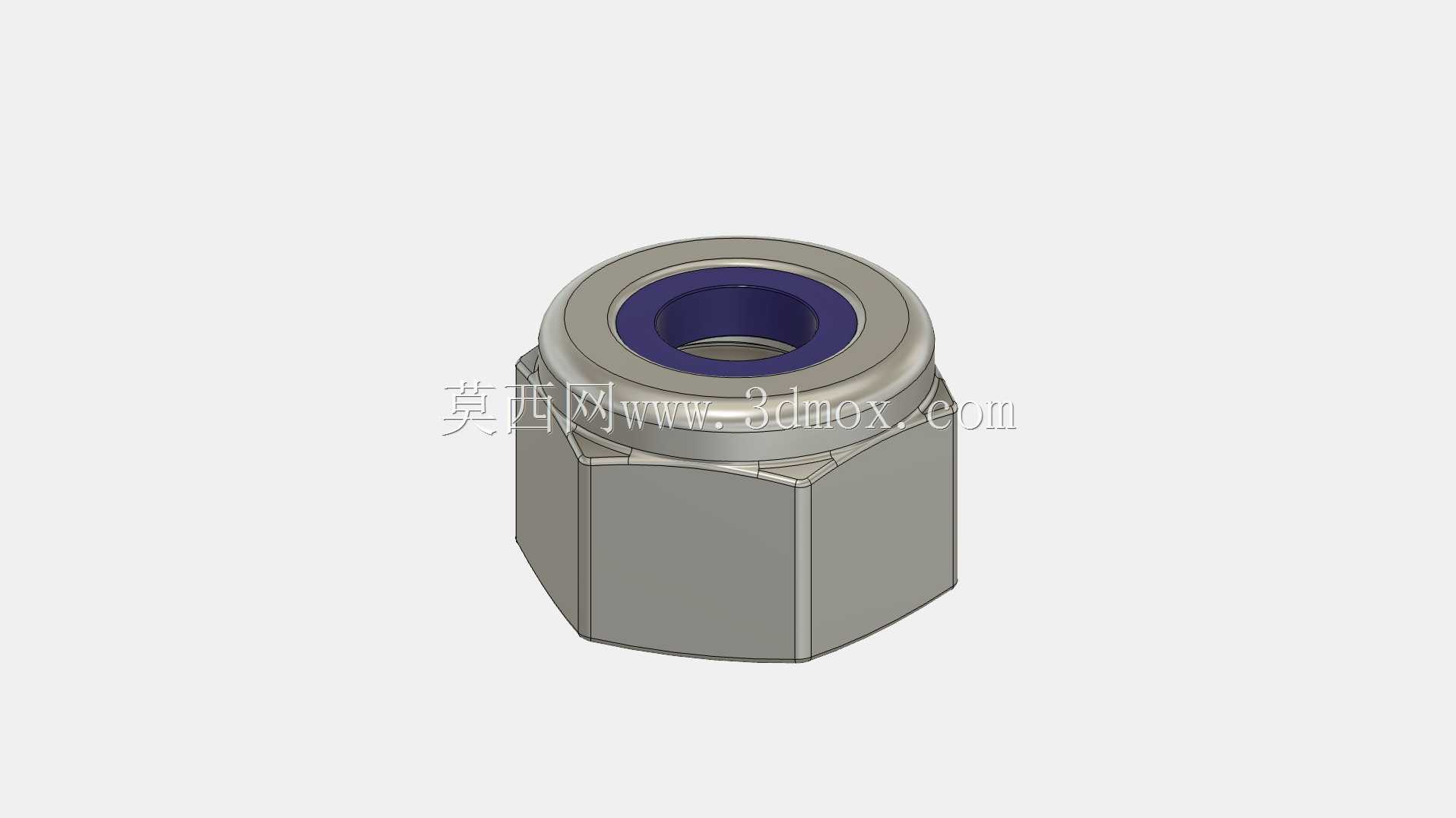

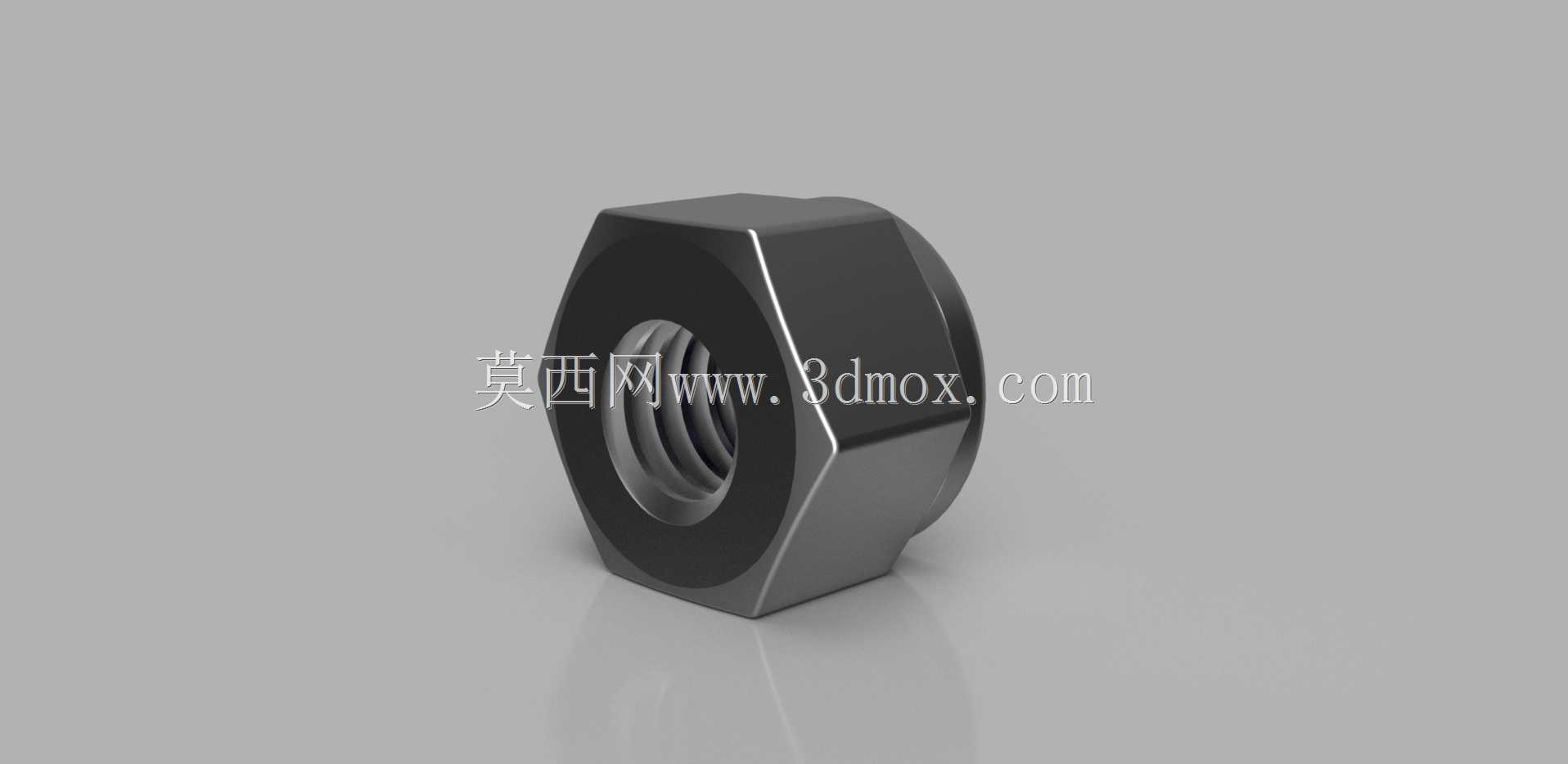

　　从结构上拆解，这款螺母的基体采用标准六角外形，对边尺寸完全符合公制紧固件的通用安装边界，不管是用常规套筒、开口扳手还是电动起子配套的磁性批头，都能顺利对位，不需要为它单独定制非标工装，这点在批量装配的产线上能省不少换型时间。六角基体的厚度比同规格普通薄螺母略厚，留出的空间刚好嵌入一圈改性尼龙圈，尼龙圈的内径比M4外螺纹的小径略小，当外螺纹拧入的时候，尼龙圈会被螺纹牙型挤压产生弹性形变，紧紧箍住每一圈啮合的螺纹牙，填充掉螺纹副之间的径向间隙，哪怕设备持续受随机振动、温度循环带来的热胀冷缩影响，螺纹副之间也不会出现相对滑移，预紧力能长期维持在设计阈值内。

　　实际选型的时候要注意安装边界，这款螺母的六角外接圆直径和同规格GB/T6170标准六角螺母一致，设计安装沉孔的时候不需要额外放大孔径，只要留出标准扳手的操作空间即可；螺纹啮合长度建议不小于3倍螺距，也就是拧入后至少有三圈完整螺纹和尼龙圈形成有效挤压，才能达到最佳防松效果。和金属自锁螺母比，它的尼龙嵌件耐温区间在-40℃到120℃之间，完全覆盖户外通讯基站、手持通讯终端、便携电子检测设备的工作温度范围，不会因为低温脆化或者高温软化失去锁紧能力；而且尼龙材质本身有一定的绝缘性能，在需要避免螺纹连接形成导电通路的装配位置，还能起到辅助绝缘的作用，减少额外加装绝缘垫圈的工序。

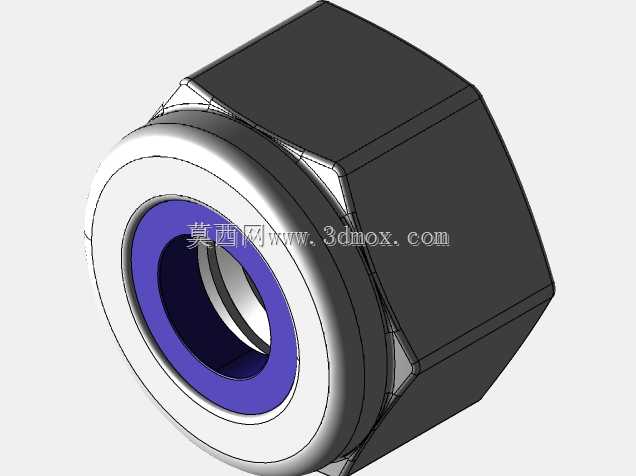

　　建模的时候特意把尼龙圈和金属基体做了独立的实体拆分，方便后续做有限元分析的时候单独赋予材料属性——金属基体用常见的304不锈钢或者镀锌碳钢参数，尼龙圈用PA66改性材料的弹性参数，能准确模拟拧入过程中尼龙圈的形变应力分布，避免设计的时候把尼龙圈的壁厚做的太薄导致装配时开裂，或者太厚导致拧入力矩过大损伤外螺纹。六角端面做了微小的倒角处理，既可以去除冲压或者车削加工留下的锐边毛刺，避免装配时刮伤操作人员或者工件表面的涂层，也能在自动送料的装配工序里让螺母更顺畅地进入送料轨道，减少卡料的概率。

　　在通讯类设备的实际应用里，这类螺母常用来固定设备内部的PCB板支架、电池仓卡扣、外壳连接柱，还有户外天线的馈线固定支架——这些位置的连接不需要太大的预紧力矩，但对防松可靠性要求很高，用普通螺母加弹簧垫圈的组合，不仅需要多装一个零件增加装配步骤，弹簧垫圈的刃口还容易刮伤工件表面的喷塑层，长期在户外潮湿环境下会从刮伤位置开始锈蚀，而用这款尼龙锁紧螺母，单零件就能实现防松功能，装配效率更高，也不会损伤工件表面。另外在一些需要反复拆装维护的位置，比如通讯设备的检修盖板，这款螺母的尼龙圈可以承受十次左右的反复拆装而不失去锁紧性能，比一次性的金属压点锁紧螺母维护成本更低，不需要每次拆修都更换新的紧固件。

　　设计的时候还考虑了和现有标准件的通用性，它的螺纹精度遵循公制6H内螺纹公差，和所有符合6g公差的M4外螺纹件都能顺畅配合，不管是标准的M4机牙螺丝、螺柱，还是钣金件上攻出的M4螺纹孔配套使用，都不会出现滑牙或者卡滞的问题。六角的外形尺寸完全对标标准件，现有装配线上的所有锁附工装都能直接复用，不需要做任何调整，这点对于已经成熟量产的产品做紧固件方案替换来说非常重要，不会因为换一个紧固件就需要调整产线工装、重新培训装配人员，能快速完成方案迭代。
