在低压电气布线、控制柜内部接线、家电线束组装、通讯设备电源连接这类场景里,绝缘环形端子是用量极大的基础连接件,它的核心作用是实现导线端部与螺栓接线柱的可靠固定,避免散丝、虚接带来的接触电阻过大、打火脱落等故障。这款带6mm凸耳端的环形端子,适配M6规格的接线螺栓,是电气装配里最常用的接线端子规格之一,日常做线束加工、设备维保、配电改造时经常会用到。
从结构设计来看,这款端子分为金属导电内芯和外部绝缘护套两部分。金属内芯采用冲压成型的环形接片加尾部压接筒结构,环形接片的内孔尺寸刚好匹配6mm螺栓的穿过间隙,接片边缘做了圆角过渡,没有尖锐毛刺,避免装配时划伤操作人员或者割破相邻线缆的绝缘层;尾部的压接筒是中空的筒状结构,用来容纳剥去绝缘层的导线线芯,压接时通过专用压线钳给压接筒施加定向压力,让筒壁金属与铜线芯产生塑性变形,紧密咬合在一起,既保证足够的拉脱力,又能降低接触电阻,避免长期通电发热。外部的蓝色绝缘护套采用硬质绝缘塑料注塑成型,护套完全包裹住金属压接筒的位置,只露出前端的环形接片部分,一方面可以防止压接位置的线芯外露造成相邻端子短路,另一方面不同颜色的护套也能在布线时做相位区分,蓝色通常对应直流负极或者中性线的接线标识,方便后期检修排查。
这款端子适配的导线线径范围是1.0mm²到2.5mm²,这个线径区间基本覆盖了日常低压控制回路、信号回路、小功率动力回路的导线规格,不管是单股硬线还是多股软线,剥去合适长度的绝缘层后都能插入压接筒完成压接。绝缘护套的尾部做了渐缩的喇叭口结构,导线插入时不会被护套边缘割伤线芯或者导线绝缘层,压接完成后护套尾部会贴合在导线的绝缘层外,形成一定的应力释放结构,当线束受到拉扯时,外力不会直接作用在压接的线芯位置,能大幅降低线芯被拉断的概率。
实际选型使用时,首先要确认接线柱的螺栓直径,这款端子的环形内孔适配6mm螺栓,不能用在直径更大的螺栓上,也不建议在过小的螺栓上使用,避免接片与螺栓接触面积不足导致载流能力下降;其次要根据导线的线径选择对应规格的压接模腔,压接时要保证压接位置在压接筒的中间区域,压接后的端子不能出现裂纹、金属外露过多的情况,压接完成后可以做简单的拉拔测试,确认导线不会从端子里脱出。在通讯设备的内部接线场景里,这类绝缘环形端子常用来连接电源模块的输入输出接线柱、接地排的接线位置,因为通讯设备内部布线密集,相邻端子间距小,带绝缘护套的端子可以有效避免布线过程中误碰造成的短路问题,同时环形的接线结构在螺栓拧紧后不会像叉形端子那样容易受震动松脱,适合有一定震动的设备安装场景。

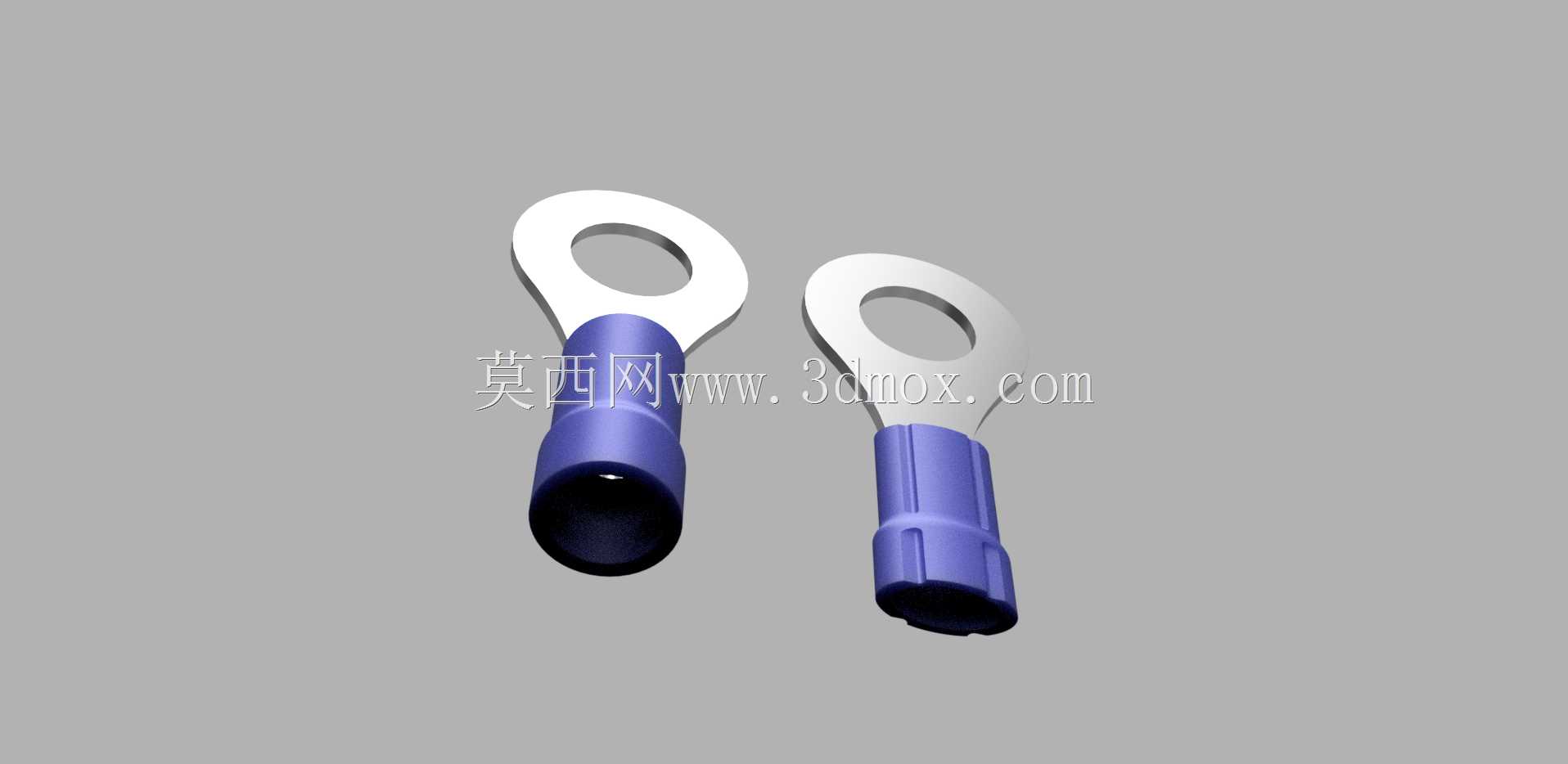

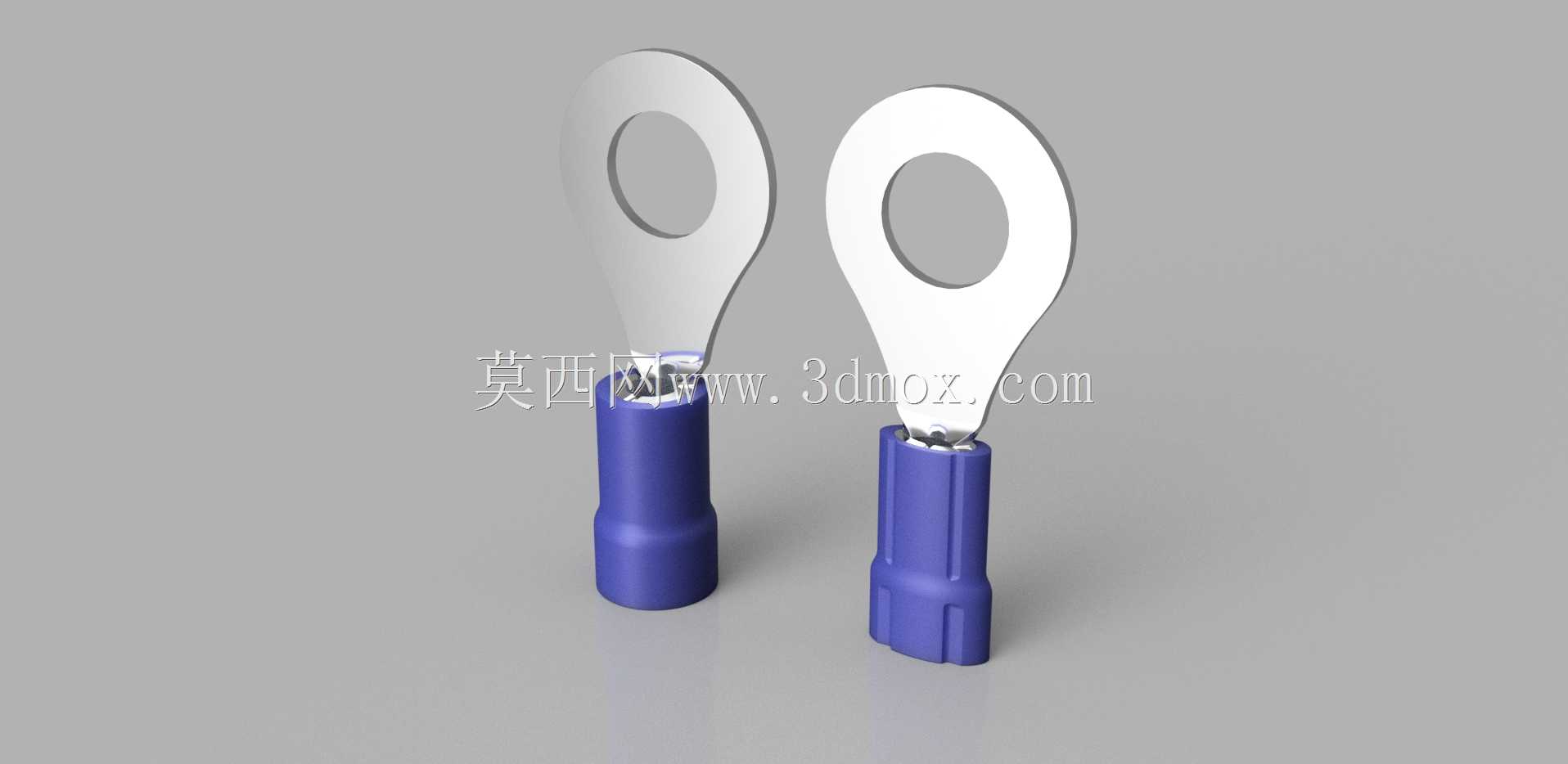

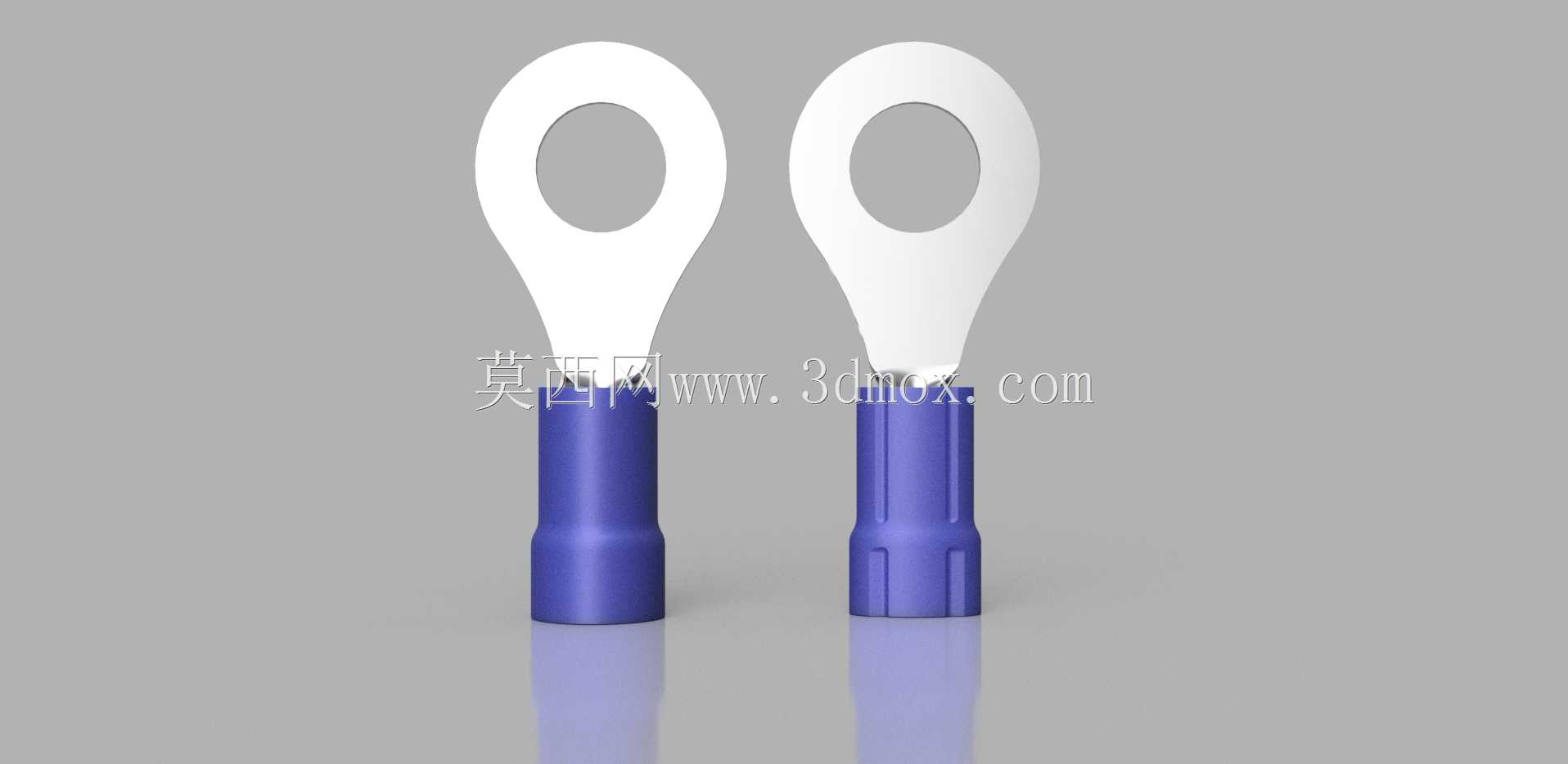

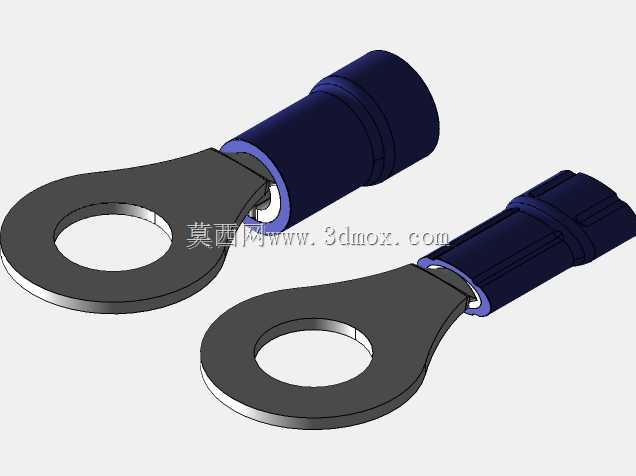

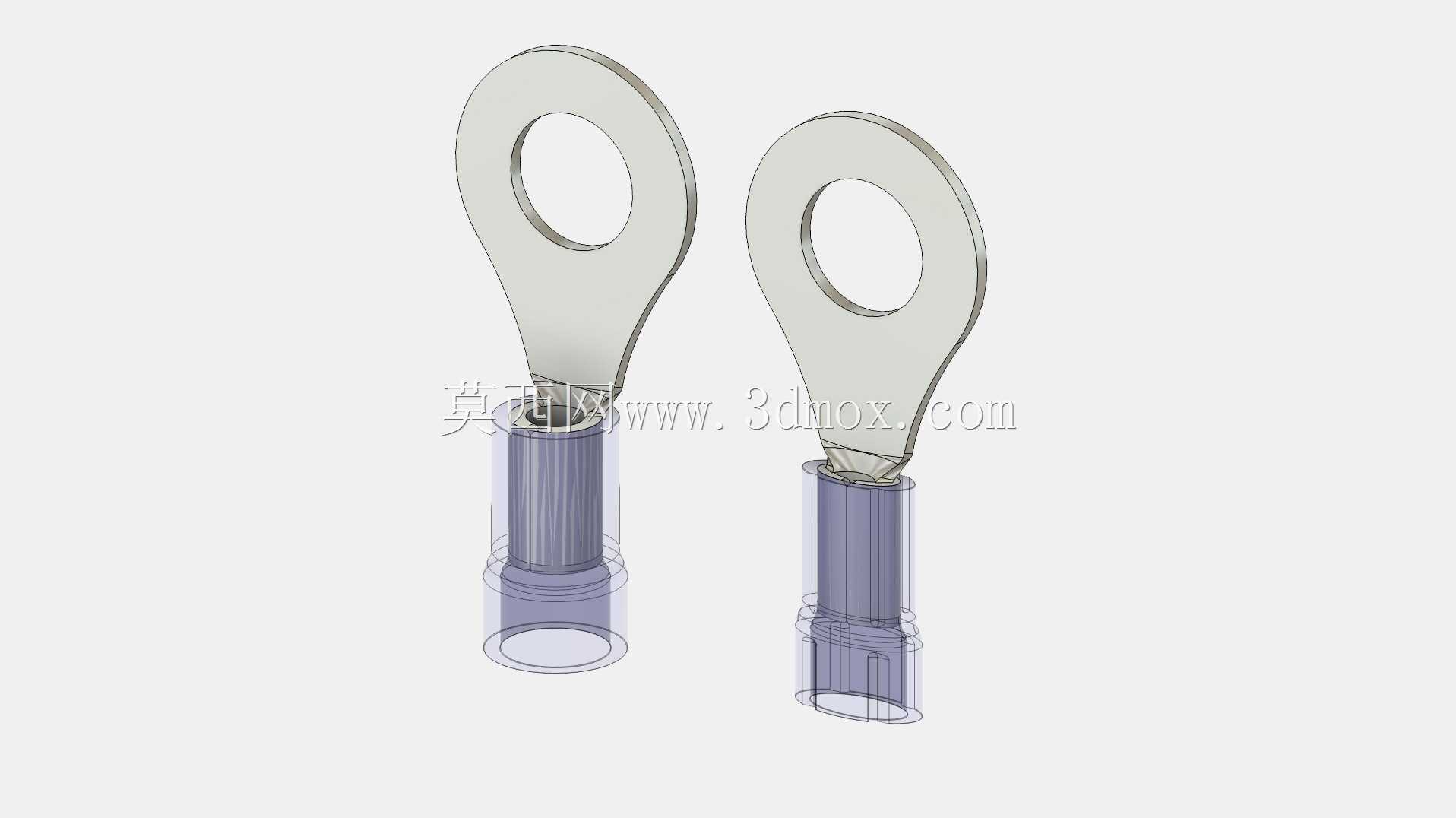

建模时还原了端子的两个状态:一个是压接完成的成品状态,绝缘护套完全包裹压接筒,金属接片与护套的配合间隙、护套表面的压接防滑筋都做了还原;另一个是未压接的原始状态,压接筒是规则的中空圆柱,护套尾部的喇叭口、接片的平面度都按照实际零件的公差做了还原,不管是用来做布线装配的干涉检查,还是做线束工艺的模拟演示,都能直接调用。在做三维布线设计时,这类标准件的模型精度直接影响后期布线的准确性,比如环形接片的厚度、压接筒的外径、绝缘护套的最大外径这些尺寸,都要和实际零件一致,不然在做装配时会出现端子与接线座、相邻端子之间的干涉问题,导致实际装配时无法安装。
从安装边界来看,这款端子压接完成后,前端环形接片的平面要与接线柱的安装平面完全贴合,螺栓拧紧时要配合平垫和弹垫,拧紧力矩要符合对应螺栓的扭矩要求,不能过紧导致接片变形,也不能过松导致接触不良。绝缘护套的最大外径比压接筒大2mm左右,在排布相邻端子时要预留足够的间隙,避免护套之间相互挤压导致端子歪斜,影响接触可靠性。在做控制柜的三维布局时,接地排上的多个端子排布要考虑每个端子的护套宽度,提前算好安装间距,避免后期装配时出现端子装不下的情况。
