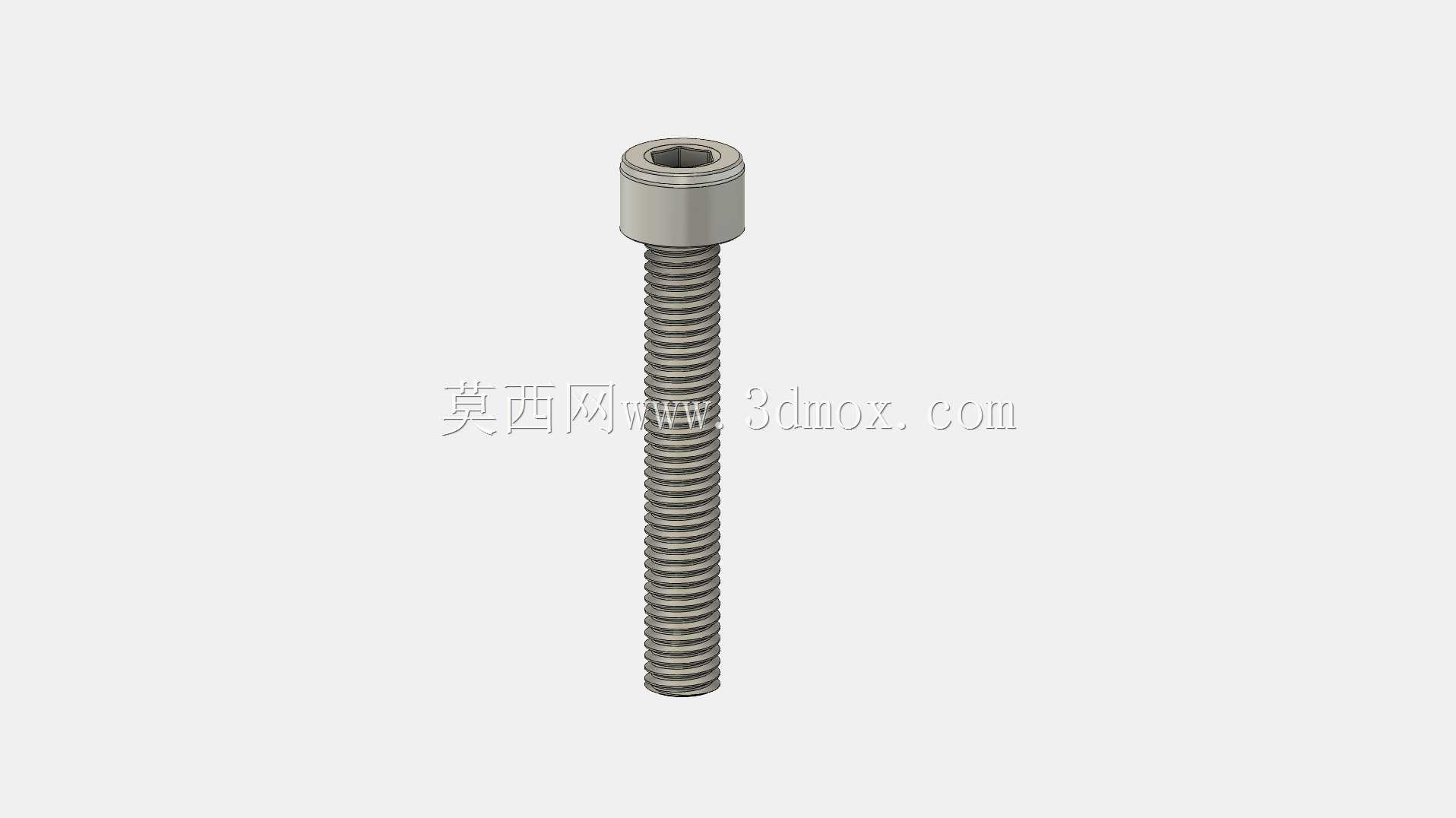

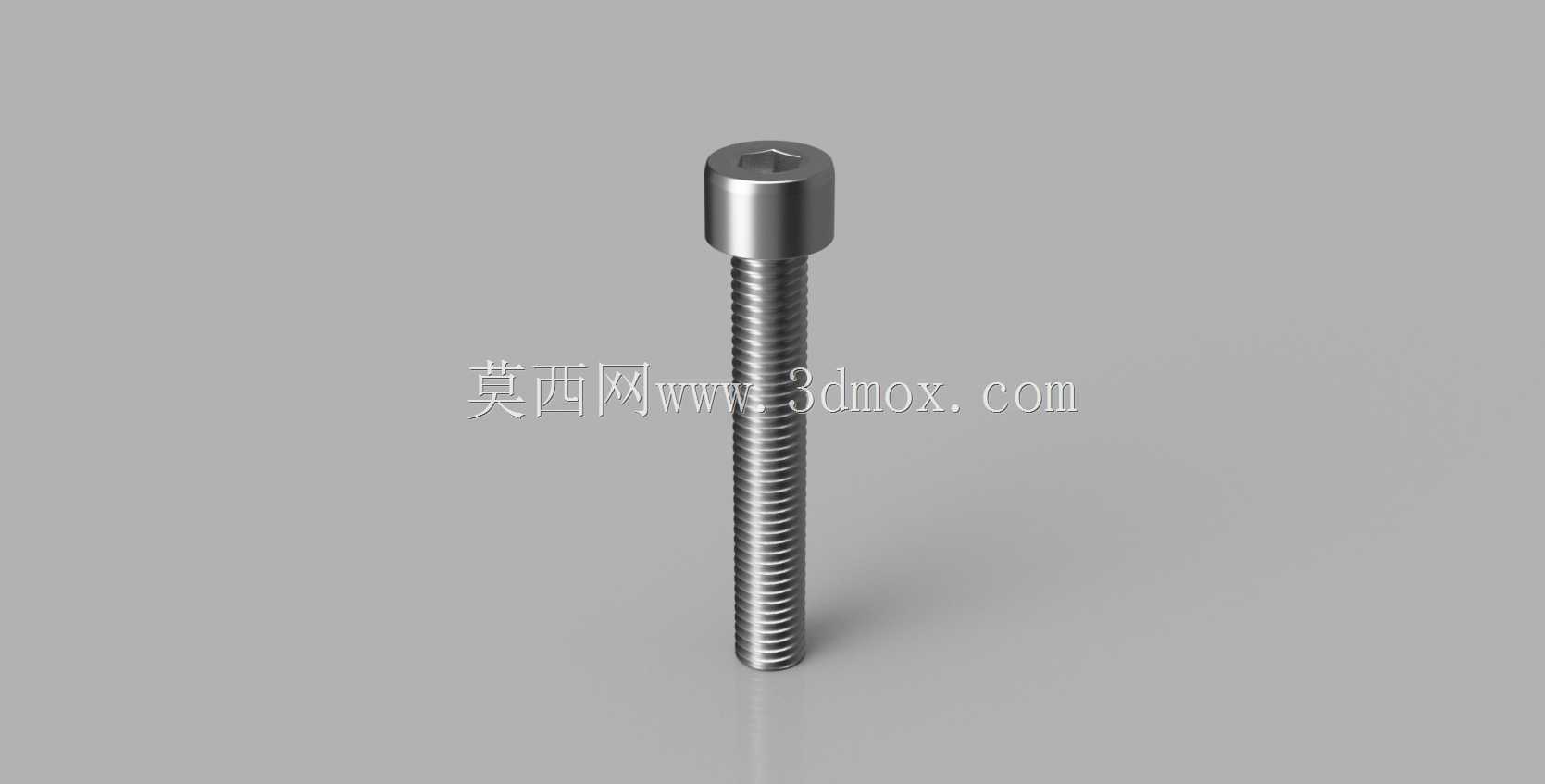

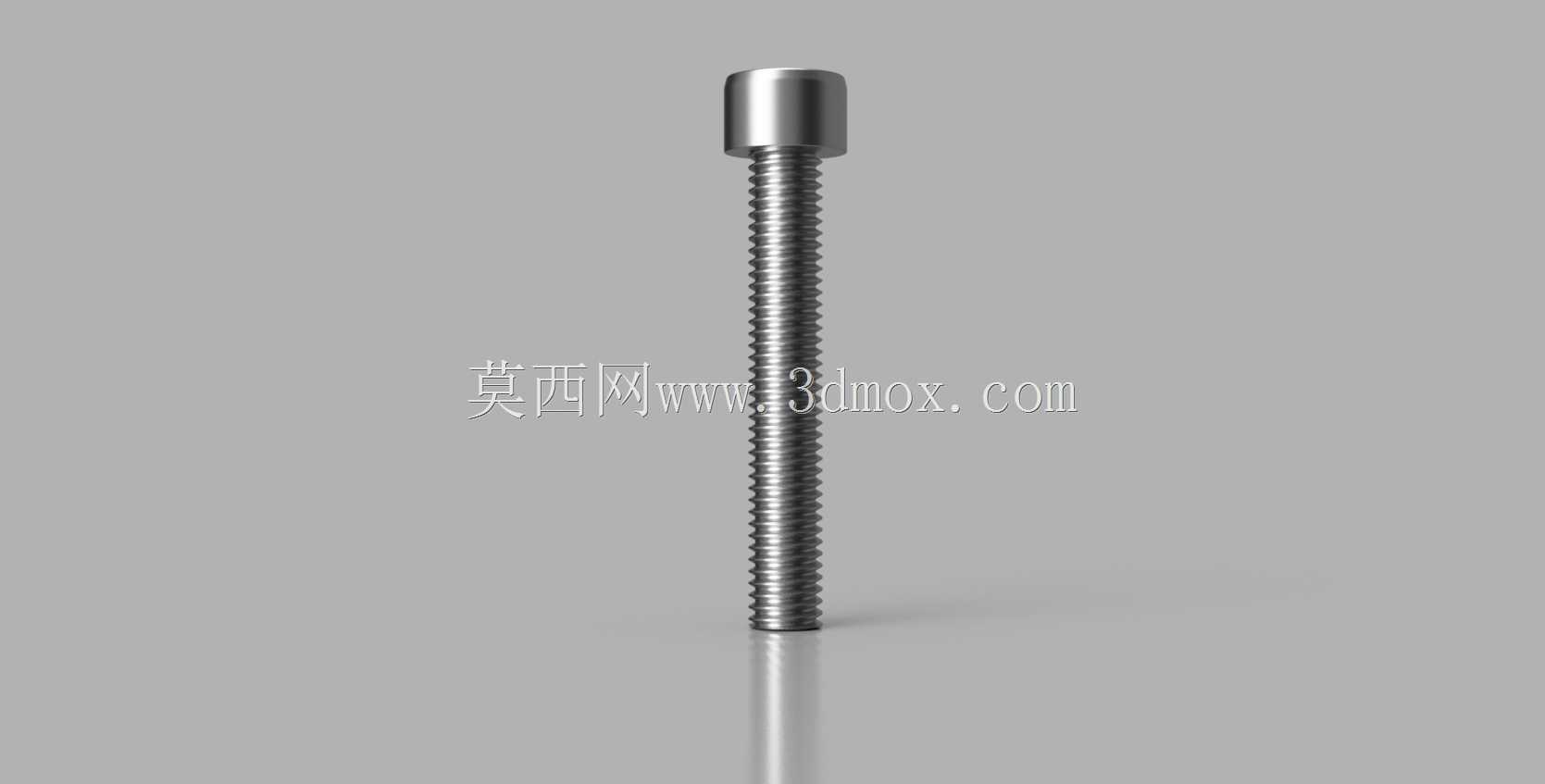

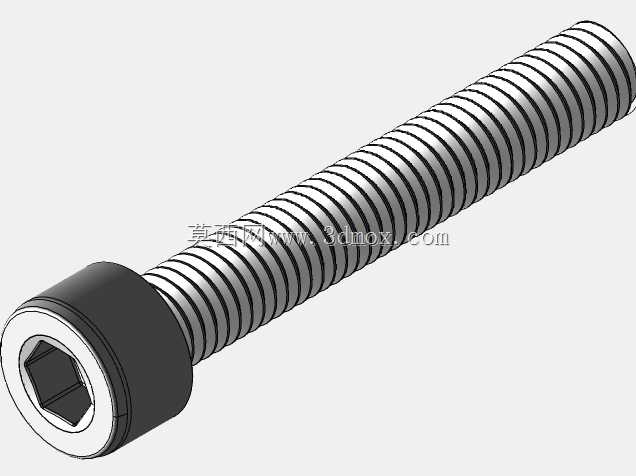

M8规格50mm长度内六角圆柱头带帽螺钉

　　在各类机械装配、工装夹具搭建、电子设备结构固定场景中，这类内六角圆柱头螺钉是应用频次极高的紧固件，日常做结构设计选型时，M8规格的螺钉常被用于中等载荷的连接点位，50mm的螺杆长度能够适配总厚度在35-42mm区间的叠层构件连接，预留的螺纹啮合长度可以保证足够的拉拔强度，避免滑牙或连接失效。从结构设计角度看，这款螺钉采用圆柱头内六角驱动形式，相比十字槽或一字槽螺钉，内六角槽能够承受更大的拧紧力矩，装配时可以达到更高的预紧力，适合需要可靠防松的连接场景，同时圆柱头的外形规整，头部直径控制在13mm左右，头部高度8mm，安装时对应的沉孔或避让空间可以做的更紧凑，不会占用过多的结构空间，在空间受限的设备内部装配场景中，

　　这类圆柱头螺钉比外六角螺钉的操作空间要求更低，只需要内六角扳手从轴向伸入即可完成拧紧操作，侧面不需要预留扳手摆动空间。实际应用中，这类螺钉常被用在通讯设备的机箱结构连接、自动化设备的钣金机架拼接、工装治具的构件固定场景中，螺杆部分采用全螺纹设计，在不同厚度的叠层构件连接时，不需要额外调整螺纹啮合位置，只要底孔深度足够，就能保证足够的螺纹咬合圈数，一般来说钢质构件连接时，M8螺钉的底孔推荐加工为6.8mm，螺纹攻丝深度不小于16mm，就能保证足够的连接强度，承受8.8级强度对应的剪切与拉拔载荷。设计这类螺钉的三维模型时，需要重点关注几个关键尺寸的准确性：首先是头部内六角槽的对边尺寸，M8规格内六角圆柱头螺钉的内六角对边为6mm，

　　槽深控制在4mm左右，建模时要保证槽底的圆角过渡符合加工工艺要求，避免出现应力集中的尖角；其次是螺杆部分的螺纹参数，M8粗牙螺纹的螺距为1.25mm，建模时螺纹牙型要符合普通螺纹的基本牙型标准，牙顶与牙底的圆角要符合紧固件的生产工艺，不能出现尖锐的牙型导致模型不符合实际加工逻辑；另外头部与螺杆衔接的位置要做退刀槽与圆角过渡，避免热处理或受力时出现应力断裂的风险。在实际选型使用时，要注意安装边界的预留：螺钉头部的沉孔直径需要加工到14mm，沉孔深度不小于8.5mm，保证螺钉装配后头部不高出安装平面，不会干涉其他构件的运动；螺杆穿过的光孔直径推荐加工为8.5mm，保证螺杆能够顺利穿过，同时不会因为间隙过大导致连接错位；

　　如果是在有震动的设备场景中使用，还需要配合平垫与弹垫使用，或者在螺纹部分涂覆螺纹锁固胶，避免长期震动下螺钉出现松动退牙的问题。这类带帽圆柱头螺钉相比沉头螺钉，头部的承压面积更大，在连接钣金、铝合金等强度较低的构件时，不会因为压强过大压伤构件表面，能够分散拧紧时的压力，保护被连接件的表面完整性，在通讯类设备的外壳装配中，这种特性尤为重要，可以避免外壳表面出现压痕影响外观质量。建模过程中还要注意螺纹收尾部分的结构，实际生产中螺钉的螺纹末端会有45度的倒角，方便装配时对准螺纹孔，不会出现螺纹错牙的问题，螺杆末端的倒角长度控制在1.5-2倍螺距，符合紧固件的通用生产标准。
