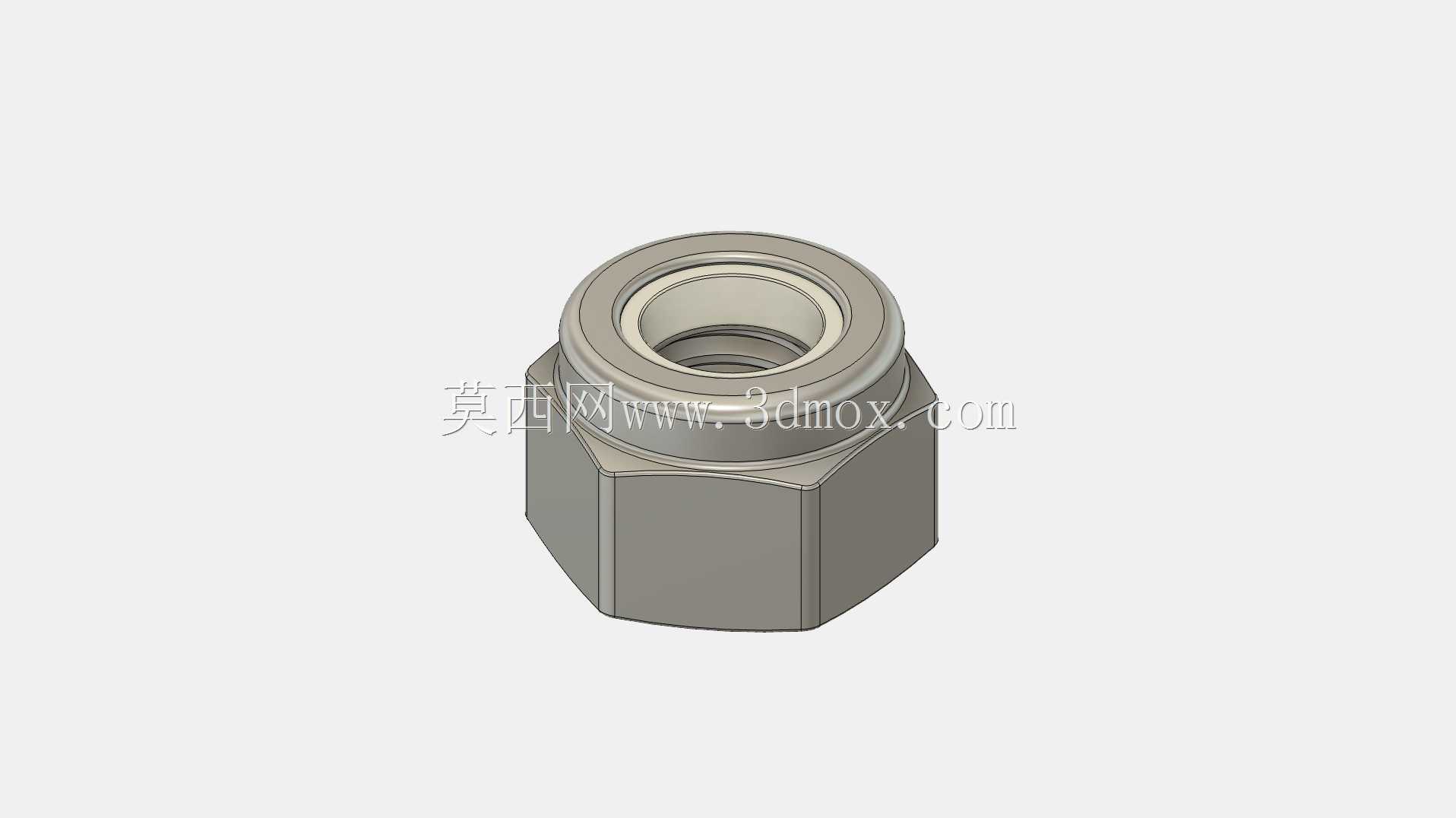

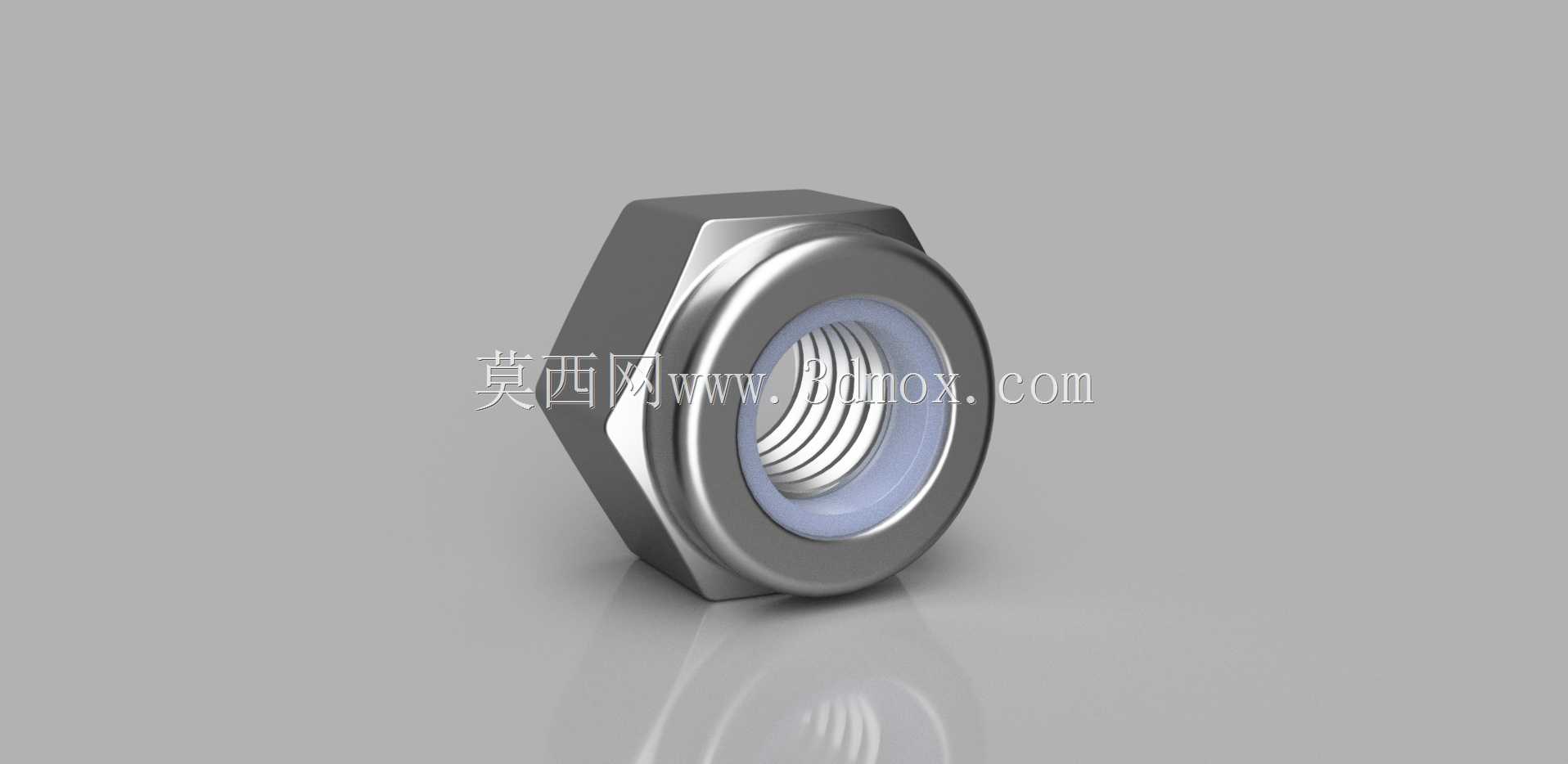

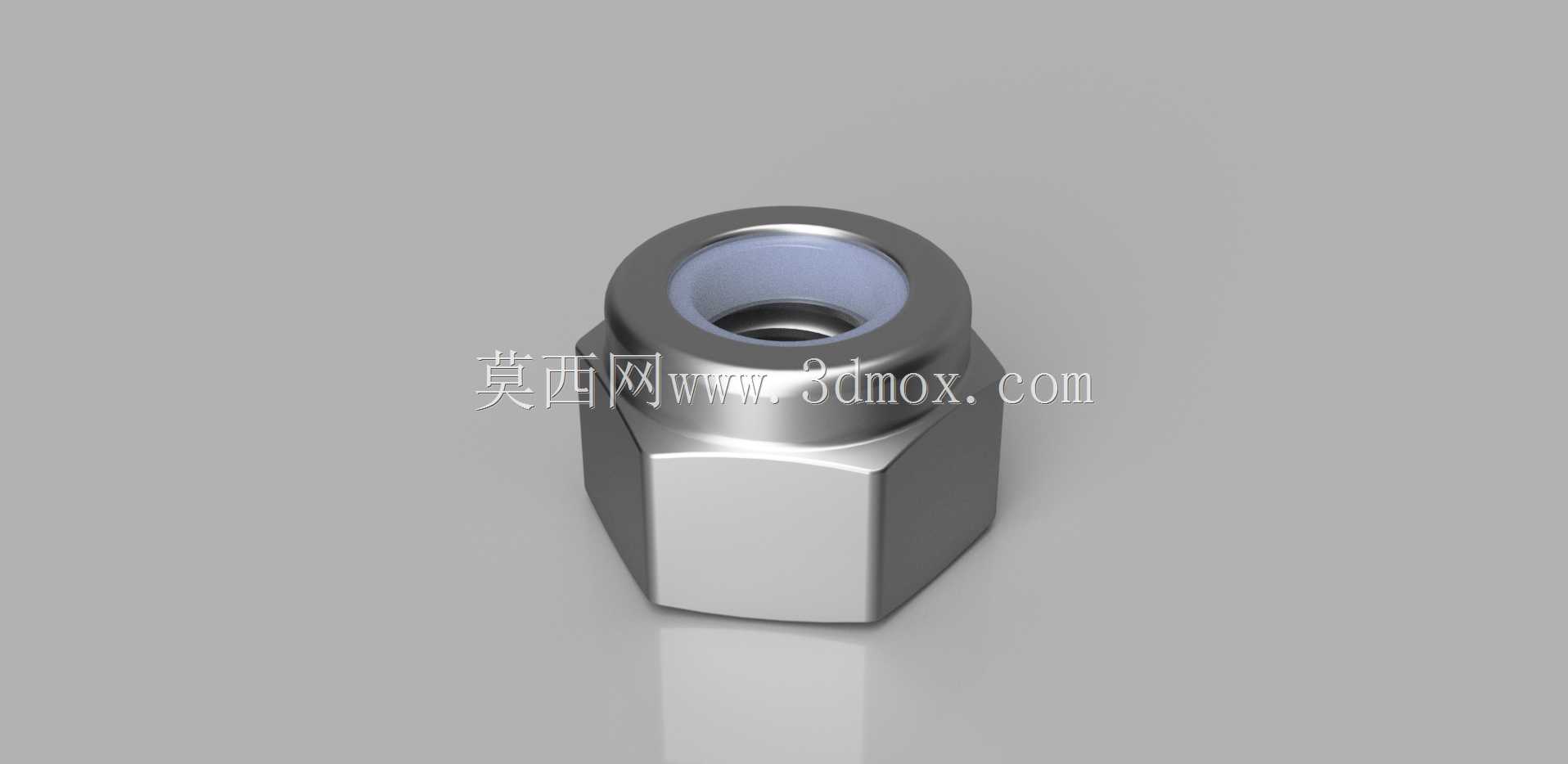

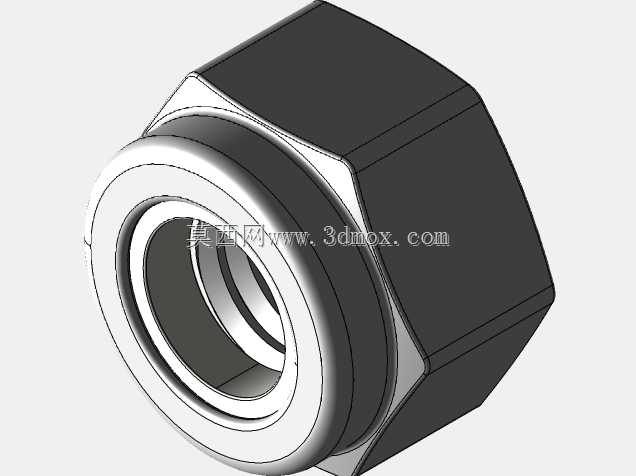

M3规格尼龙嵌件锁紧六角螺母结构设计

　　这款M3规格的尼龙嵌件锁紧螺母，是小规格螺纹防松连接场景中应用极广的紧固件类型，日常在消费电子内部结构固定、小型通讯终端装配、精密仪器内部组件锁紧、小型自动化设备传感部件安装等场景中，都能见到这类零件的身影。和普通全金属六角螺母不同，这款螺母在螺纹段的非承压端嵌入了一圈尼龙材质的锁紧圈，尼龙圈的内径略小于配套M3外螺纹的大径，当外螺纹拧入螺母时，尼龙圈会被螺纹挤压产生弹性形变，紧密包裹在螺纹牙型的间隙中，产生足够的径向抱紧力，同时消除螺纹副之间的配合间隙，即便设备运行过程中存在持续振动、温度交变带来的热胀冷缩，螺纹连接也不会出现松脱退牙的问题，不需要额外加装弹簧垫圈、平垫或者涂覆螺纹胶，就能达到可靠的防松效果，

　　在小规格连接场景下能大幅减少装配工序，提升组装效率。从结构设计角度来看，这款螺母的主体金属部分采用标准六角外形，对边尺寸、对角尺寸、螺母整体厚度都遵循公制紧固件的通用尺寸规范，能够适配标准的M3开口扳手、套筒工具，现场装配时不需要定制特殊工装，和普通同规格六角螺母的安装边界完全兼容，现有安装位不需要做任何结构修改就能直接替换使用，这也是这类锁紧螺母能快速普及的重要设计考量。螺母的承压面做了平整的倒角处理，装配时能和被连接件表面充分贴合，避免出现压应力集中导致的接触面凹陷，同时保证锁紧时的轴向力均匀分布，不会出现偏载导致的螺纹受力不均问题。嵌入的尼龙圈采用了和金属基体过盈压装的配合方式，金属基体在尼龙圈安装位置做了一圈内止口，

　　尼龙圈压入后不会随螺纹拧动发生跟转，也不会在长期使用后从螺母基体中脱出，即便多次反复拆装，尼龙圈的弹性形变能力依然能保持足够的锁紧力矩，不会像一次性防松紧固件那样拆装几次就完全失去防松作用。在实际选型应用中，这类尼龙锁紧螺母更适合工作温度在-40℃到120℃区间的场景，尼龙材质在这个温度区间内能保持稳定的弹性和力学性能，不会出现低温脆裂或者高温软化失效的问题，对于需要经常拆装维护的小型设备内部连接点，比如通讯设备的模块固定、消费电子的内部结构锁紧、小型气动元件的接头固定，这类螺母的综合使用成本远低于其他防松方案。建模过程中需要重点注意几个结构细节：一是尼龙圈和金属基体的配合公差，压装过盈量需要控制在合理范围，

　　过盈量太大会导致尼龙圈压装时被切边损坏，过盈量太小则容易出现尼龙圈松脱；二是螺纹段和尼龙圈的同轴度，要是同轴度偏差过大，拧入外螺纹时会出现单边挤压，导致锁紧力矩不稳定，甚至出现拧入困难的问题；三是六角外形的棱边倒角处理，不仅要去除加工毛刺，还要保证装配时扳手能顺利套入，不会出现卡滞。另外螺母的螺纹精度需要满足6H级的公制螺纹公差要求，和标准6g精度的M3外螺纹配合时，既能保证顺畅拧入，又能让尼龙圈产生足够的抱紧力，不会出现过松或者过紧的问题。在安装边界设计上，这款螺母的六角对边尺寸为5.5mm，对应的安装沉孔或者扳手空间需要预留不小于7mm的操作直径，螺母整体厚度约4mm，其中金属基体部分厚度2.4mm，尼龙圈部分厚度1.6mm，轴向安装空间需要预留至少4.2mm的余量，避免装配后螺母和周边结构发生干涉。承压面的表面粗糙度控制在Ra3.2以内，保证和被连接件接触时的摩擦力足够，进一步辅助防松，同时避免粗糙表面刮伤被连接件的涂层或者表面。和全金属的锁紧螺母相比，尼龙嵌件的螺母不会对螺纹表面造成损伤，反复拆装也不会刮伤外螺纹的牙型，对于需要多次维护拆装的连接点来说，能有效提升配套螺栓的使用寿命，减少配件更换成本。在通讯类小型设备的装配中，这类螺母还能起到一定的绝缘隔振作用，尼龙材质本身不导电，能避免不同金属部件之间出现电化学腐蚀，同时尼龙的阻尼特性还能吸收一部分微小振动，降低振动传递到精密电子元件上的能量，提升设备运行的稳定性。
