HS-430BH高扭矩标准舵机结构设计

　　在航模飞控、小型机器人关节驱动、工业自动化点位执行、遥控机械装置的开发场景里，这类标准尺寸的高压舵机是非常常见的执行末端部件，很多做小型运动机构的工程师在选型阶段，都会优先匹配这类经过大量实际工况验证的成熟舵机结构，避免从零开始设计执行单元带来的可靠性风险。这款HS-430BH舵机的整体外形遵循行业通用的标准舵机安装尺寸规范，主体外壳采用高强度工程塑料注塑成型，外壳侧壁带有对称布置的安装凸耳，凸耳上预留的安装孔位完全匹配市面通用的标准舵机安装支架尺寸，不管是嵌入航模机翼的舵面驱动位，还是固定在机器人关节的支架上，都不需要额外做转接件的设计，能直接适配现有安装边界，减少结构适配的工作量。顶部的输出轴采用金属齿结构设计，

　　输出端的齿形是标准的25齿舵机盘配合规格，能直接兼容通用的金属舵盘、塑料摇臂，不需要定制特殊的连接部件，输出轴的中心高度、轴伸长度都严格遵循标准舵机的尺寸规范，在替换同规格旧舵机的时候，不需要调整周边连杆的长度和安装位置，能实现直接互换。尾部出线端采用三线式排布，分别对应电源正、电源负、信号输入，线序和市面通用的高压舵机完全一致，接线时不需要调整线序就能直接接入常规的舵机驱动板、航模接收机，降低接线错误带来的烧件风险。从内部结构的设计逻辑来看，这款舵机的外壳内部集成了直流驱动电机、减速齿轮组、位置反馈电位器、控制电路板几个核心部分，外壳的分型面设计在壳体中下部，配合周圈的卡扣和螺丝固定，能实现很好的防尘效果，

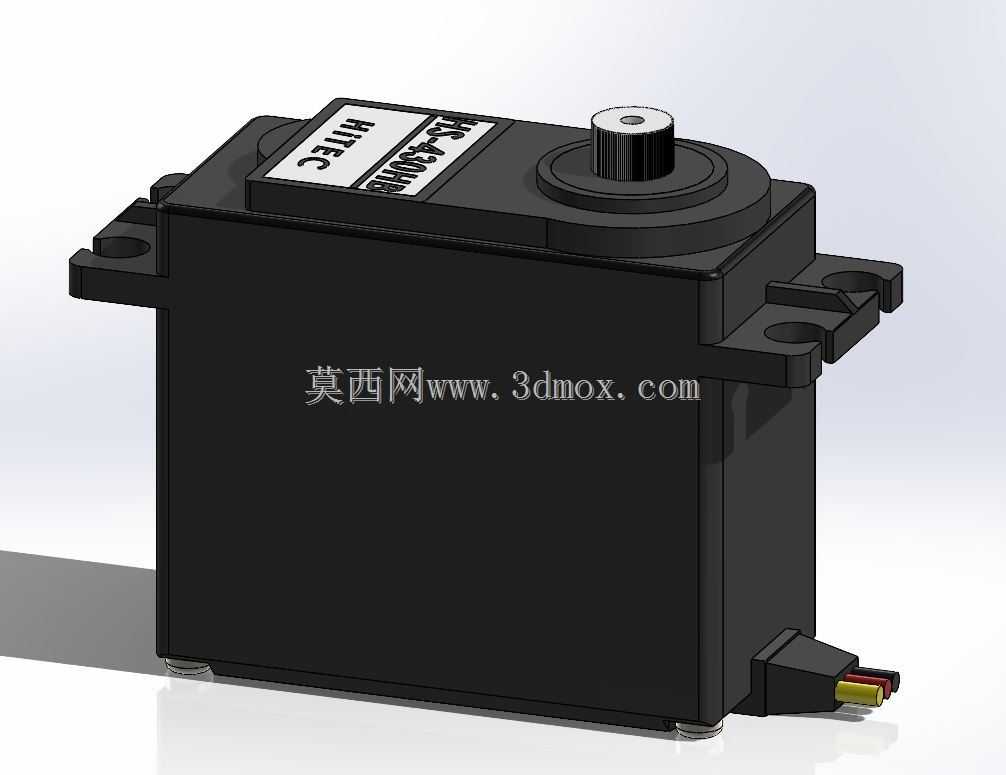

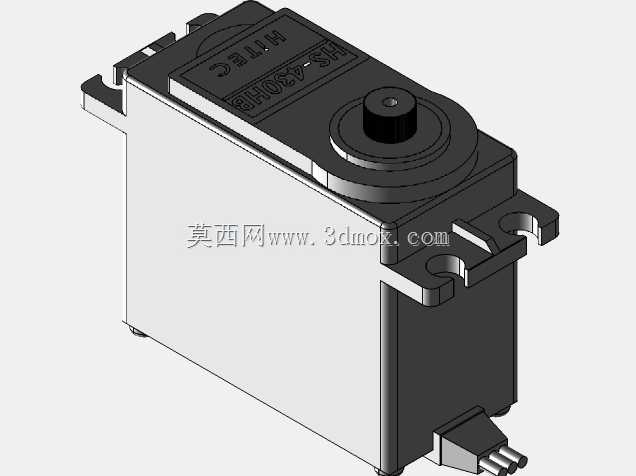

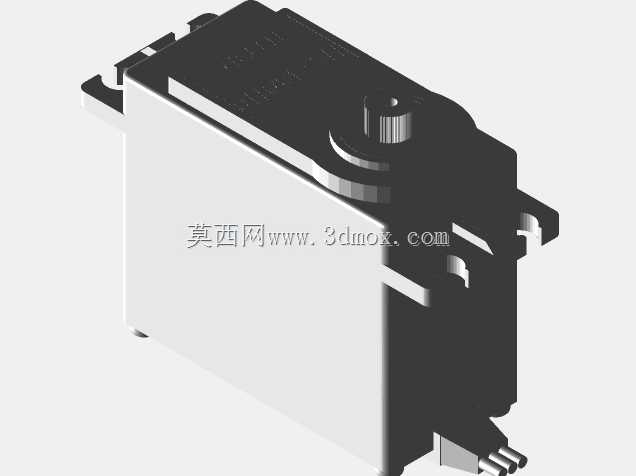

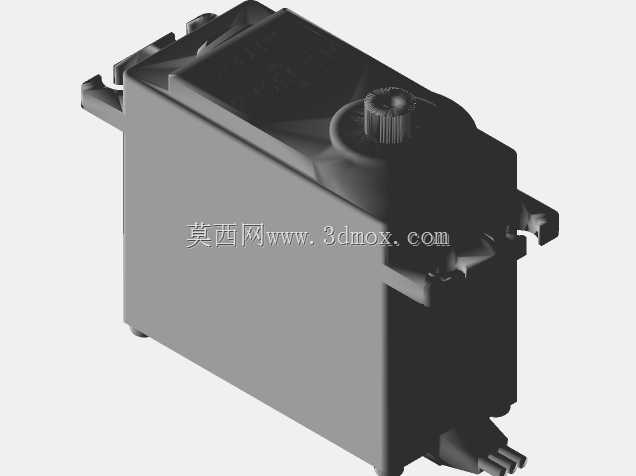

　　同时在维修更换齿轮的时候，只需要拆开底盖就能接触到整个减速组，不需要完全拆解外壳和输出轴，维护便利性很好。壳体底部带有四个凸起的减震垫安装位，实际安装时可以粘贴橡胶减震垫，降低舵机运行时的齿轮振动传递到安装支架上，减少整机的共振问题。在实际使用场景中，这类舵机主要承担角度位置控制的功能，比如固定翼航模的副翼、升降舵、方向舵的角度偏转控制，小型人形机器人的关节角度驱动，遥控车模的转向机构控制，还有一些小型自动化设备里的档位切换、挡板开合的点位驱动，它的输出扭矩能满足大多数小型运动机构的负载需求，高压供电的设计也能在相同电流下提供更大的输出扭矩，降低供电线路的压降影响。设计这款三维模型的时候，完全按照实物的实际尺寸进行1:1建模，

　　外壳上的标识位置、安装凸耳的倒角、输出轴顶部的一字槽、尾部出线的护套结构都做了精准还原，在做整机结构设计的时候，可以直接把这个模型导入装配体里，做安装间隙的检查、连杆运动轨迹的干涉验证，不需要再手动测量实物尺寸来绘制模型，能大幅缩短结构设计阶段的周期。需要注意的是，这类标准舵机的输出轴转动范围通常是0-180度，在做机构运动仿真的时候，要把转动副的限位角度设置在这个区间内，避免仿真结果和实际工况出现偏差；同时安装凸耳的安装孔是通孔设计，固定时的螺丝拧入深度不能超过凸耳的厚度，否则会顶到内部的减速齿轮组，造成舵机卡滞甚至损坏。另外，壳体侧面的散热筋结构也在模型里做了还原，实际运行时这些散热筋能增大外壳和空气的接触面积，把减速组和电机运行产生的热量及时散发出去，避免长时间高负载运行时内部温度过高，导致齿轮润滑失效或者电路板元件损坏。在做安装布局的时候，要给尾部的出线端预留足够的走线空间，避免线材被外壳和支架挤压，造成线材破损短路的问题，出线方向可以根据实际安装需求做调整，但模型里的出线护套尺寸是和实物一致的，做走线槽设计的时候要匹配这个护套的外径，保证线材能顺畅引出。
