Anycubic i3 Mega前置SD卡读取支撑结构

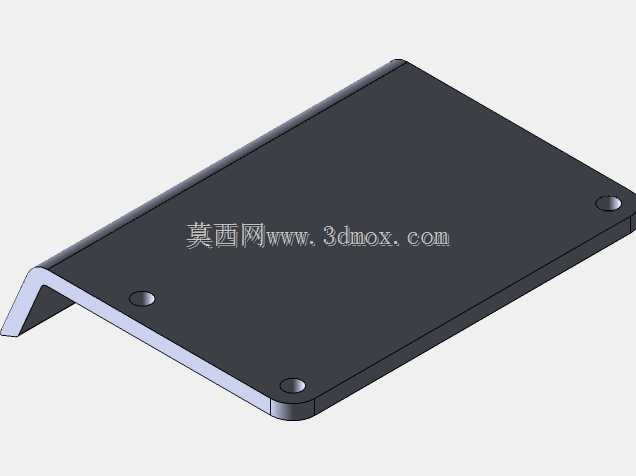

　　日常操作FDM桌面级3D打印机的过程中，不少使用者都会遇到SD卡插拔不便的问题——多数原厂机型的SD卡插槽设置在机身侧方或者后部，每次插拔存储卡都需要侧身探手到设备侧面，甚至要挪动设备周边的线材、辅件才能对准卡槽，不仅操作效率低，频繁侧身操作还容易碰倒打印平台周边的工具，干扰正在进行的打印作业。这款针对Anycubic i3 Mega机型设计的SD卡支撑结构，核心就是解决原厂机型卡槽位置不合理带来的操作痛点，将SD卡读取模块整体前置到打印机正面操作者伸手可及的位置，优化日常打印的操作流程。从结构设计的角度来看，这款支撑件采用薄型板式主体搭配斜向支撑脚的结构形式，整体没有冗余的凸起结构，

　　主体板面的平整度控制在适配读卡器安装的公差范围内，板面预留的两个固定孔位分别对应读卡器安装孔与机身固定点位，孔位公差按照桌面级3D打印的成型精度做了适配，不需要额外做孔位修整就能完成装配。斜向支撑脚的角度经过反复校核，既保证安装后支撑件与机身正面贴合紧密，不会出现长期使用后的松动下垂问题，又不会遮挡打印机原有的操作按键、显示屏区域，也不会和打印平台的Z轴升降行程产生干涉。安装边界方面，这款支撑件的整体外伸长度控制在合理范围内，安装后不会超出打印机原有底座的外轮廓，不会额外占用桌面的操作空间，支撑件的边缘全部做了圆角过渡处理，没有尖锐的棱角，日常操作插拔SD卡时不会剐蹭操作者的手部。在实际使用场景中，安装这款支撑结构后，

　　操作者站在打印机正前方就可以直接完成SD卡的插拔操作，不需要侧身或者挪动设备，尤其是在频繁更换打印文件、需要反复插拔存储卡的场景下，能大幅减少操作的多余动作，降低操作过程中误碰打印平台、拉扯线材导致打印故障的概率。结构的受力设计也做了针对性优化，斜向支撑筋与主体板面形成稳定的三角受力结构，即使频繁插拔SD卡产生的侧向力，也能通过支撑筋分散到机身固定点位，不会出现主体板面变形、固定点位松脱的问题。板面的固定孔位采用沉孔设计，安装螺丝的头部可以完全沉入板面以下，不会突出板面刮擦SD卡或者读卡器表面，也不会影响读卡器的安装平整度。考虑到桌面3D打印用户的自行加工需求，整个结构的壁厚设计均匀，没有突变的壁厚区域，

　　不管是采用PLA还是PETG材料打印，都不会出现明显的翘曲、缩痕问题，不需要额外添加大量支撑结构就能完成打印制作，打印完成后只需要简单去除少量支撑毛刺就可以直接装配使用。结构的安装不需要对原打印机机身做打孔、切削等破坏性改装，只需要利用机身原有的预留固定点位就可以完成固定，不会破坏打印机的原有结构，后续如果需要恢复原厂状态，只需要拆除支撑件即可，不会在机身上留下不可逆的改装痕迹。在细节处理上，支撑件与读卡器接触的板面做了细微的防滑纹理设计，读卡器安装后不会因为长期插拔SD卡产生移位，支撑脚与机身贴合的面做了平面度校准，安装后不会出现局部翘起、贴合不严的问题，整个结构的重量控制在很轻的范围内，不会给机身固定点位带来额外的负重负担，长期使用也不会导致机身外壳变形。
