Anycubic i3 Mega S步进驱动器径向冷却风道

项目分类:3D打印机 发布时间:2022-07-14 ID:683825
  • Anycubic i3 Mega S步进驱动器径向冷却风道
  • Anycubic i3 Mega S步进驱动器径向冷却风道
  • Anycubic i3 Mega S步进驱动器径向冷却风道
  • Anycubic i3 Mega S步进驱动器径向冷却风道
  • Anycubic i3 Mega S步进驱动器径向冷却风道
  • Anycubic i3 Mega S步进驱动器径向冷却风道
  • Anycubic i3 Mega S步进驱动器径向冷却风道
  • Anycubic i3 Mega S步进驱动器径向冷却风道
  • Anycubic i3 Mega S步进驱动器径向冷却风道

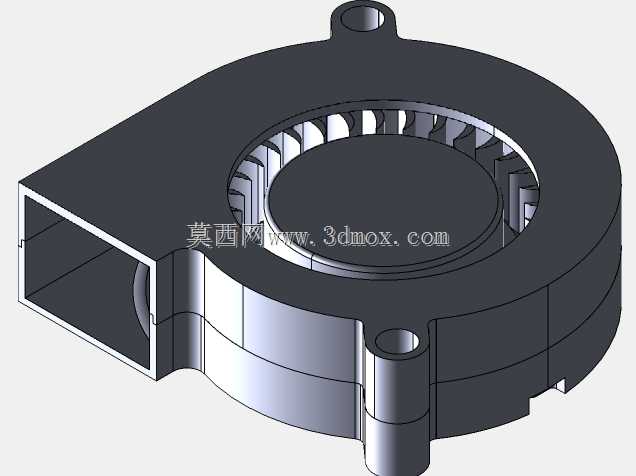

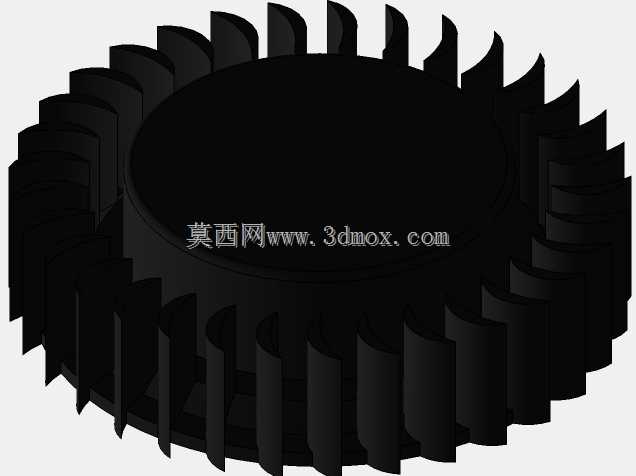

  桌面级FDM3D打印机在长时间连续打印作业时,X/Y/Z轴以及挤出端的步进驱动器会因持续的电流输出产生大量热量,原厂配套的散热结构多为开放式直吹或者无定向风道,气流容易被机身框架、走线槽遮挡,实际到达驱动芯片散热片的风量不足,很容易触发驱动器过流保护,导致打印过程中出现丢步、层纹错位、打印中断等问题,严重时甚至会烧毁驱动板上的功率MOS管。这套冷却结构专门针对Anycubic i3 Mega S机型的步进驱动器安装位设计,采用5015规格径向鼓风机作为风源,相比普通轴流风扇,径向风扇能在有限的安装空间内提供更高的风压,气流经过风道导流后不会出现散逸,能精准覆盖所有驱动芯片的散热区域。

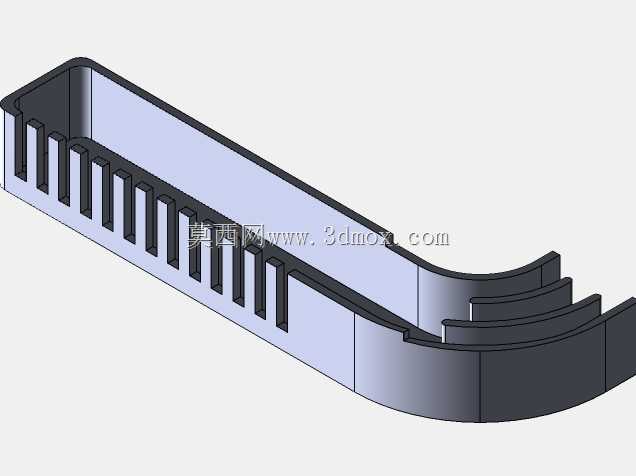

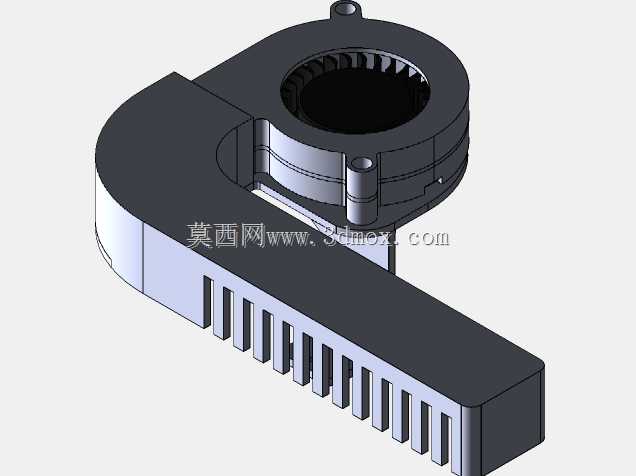

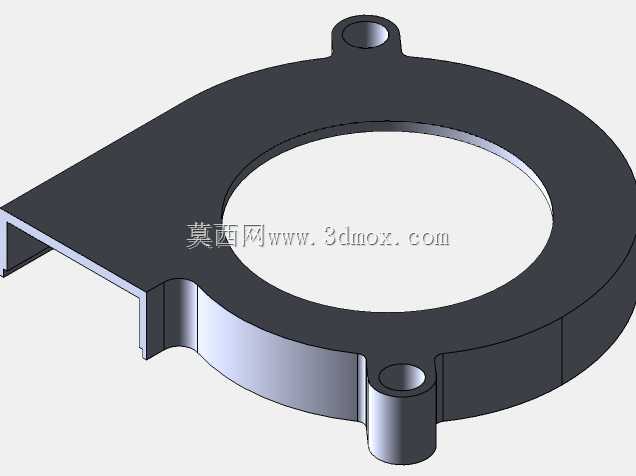

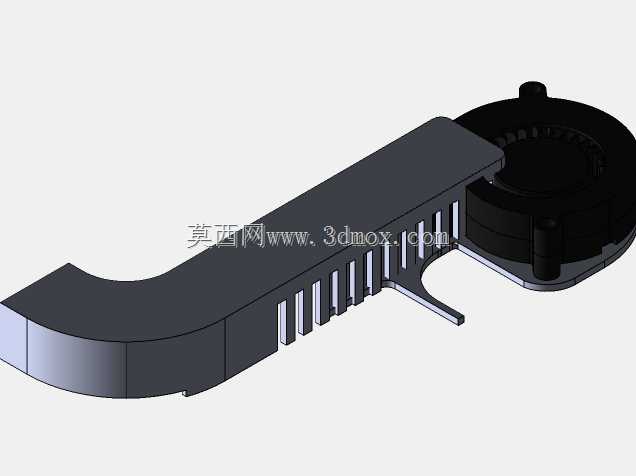

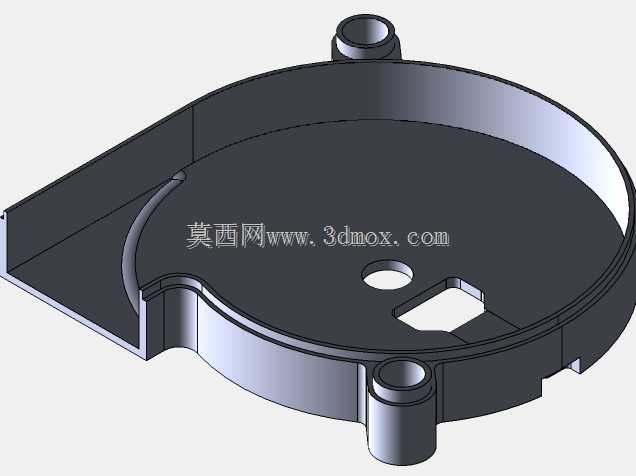

  从结构设计来看,整个组件分为风扇安装仓与导风段两个部分,风扇安装仓完全匹配5015径向风扇的外形尺寸,侧壁预留了风扇螺丝固定孔位,安装时不需要额外对风扇进行打磨或者裁切,仓体与风扇外圈的配合间隙控制在0.2mm以内,能避免气流从配合缝隙泄漏,保证所有进风都能进入导风通道。导风段采用长条形扁腔结构,顺着驱动器安装板的上方空间延伸,风道下侧对应每个驱动芯片散热片的位置开设有等距的条形出风口,出风口的宽度经过反复校核,既能保证每个出风口的出风量均匀,不会出现靠近风扇端风量过大、远端风量不足的问题,又能让气流垂直吹向散热片的鳍片间隙,带走鳍片间积聚的热空气,相比无导流的开放式散热,散热效率能提升40%以上。

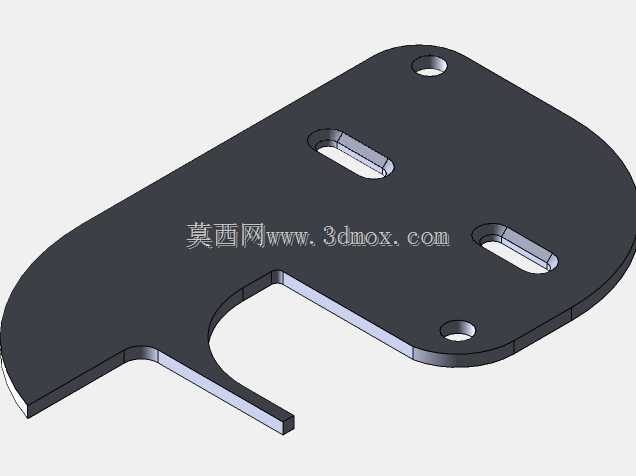

  安装边界方面,整个组件的外形完全贴合机身原有安装空间,不会和Z轴丝杆、同步带、打印头移动路径产生干涉,风道末端的固定位对应机身上原有的螺丝孔位,安装时不需要在机身框架上额外打孔,只需要拆下原有驱动器上盖,将风道组件对准孔位锁紧螺丝,再接上风扇的供电线即可完成改装,不需要改动原有电路走线。风道的侧壁厚度设置为1.8mm,采用PLA或者PETG材料打印即可满足结构强度要求,不会因为风扇长时间运行产生的振动出现结构变形或者共振异响。在实际打印作业测试中,环境温度25℃的条件下,连续8小时满负荷打印,驱动器散热片的温度能稳定控制在42℃以内,相比原厂散热结构的61℃有明显下降,即使是夏天高温环境下长时间运行,也不会出现驱动器过热触发保护的情况。

  设计过程中还特意规避了原有设备的走线空间,风道下方预留了足够的走线槽位置,驱动器的电机线、信号线可以顺着风道下方的空间规整布置,不会出现线材被风道挤压、或者被移动部件剐蹭的问题。风道的进风端朝向机身外侧的通风区域,不会吸入打印头附近加热产生的热空气,保证进入风道的都是环境常温空气,进一步提升散热效果。对于经常进行大尺寸模型长时间打印的用户来说,这套冷却结构能大幅降低设备的故障概率,减少因为过热丢步导致的打印失败,不需要额外更换更高规格的驱动板或者散热片,只需要加装这套风道和配套的5015风扇,就能以极低的成本提升设备运行的稳定性。
