Baja越野车辆通风式制动盘结构设计

　　这套制动盘结构是针对Baja SAE越野赛事的参赛车辆开发的制动核心部件，适配非铺装路面高负荷、连续制动的极端使用场景，区别于普通民用车辆的制动盘设计，从结构强度、散热效率、抗热衰退性能多个维度做了针对性优化，能够满足越野赛事中频繁急刹、长距离下坡制动、泥水环境下持续制动的使用需求。

　　从实际装车的安装边界来看，该制动盘的中心安装孔位完全匹配赛事常用的竞技级轮毂轴承单元安装尺寸，盘体外径控制在轮辋内部预留的制动腔空间范围内，不会与转向节、减震器支架、轮辋内壁发生运动干涉，安装面的平面度公差控制在0.02mm以内，能够保证装车后制动盘的端面跳动量符合竞技车辆的制动要求，避免高速制动时出现刹车抖动、制动力输出不均的问题。盘体的厚度设计兼顾了热容量与轻量化需求，既能够储存连续制动产生的大量摩擦热量，避免短时间内温升过高导致摩擦系数骤降，又不会过多增加簧下质量，影响越野车辆的悬挂响应性能。

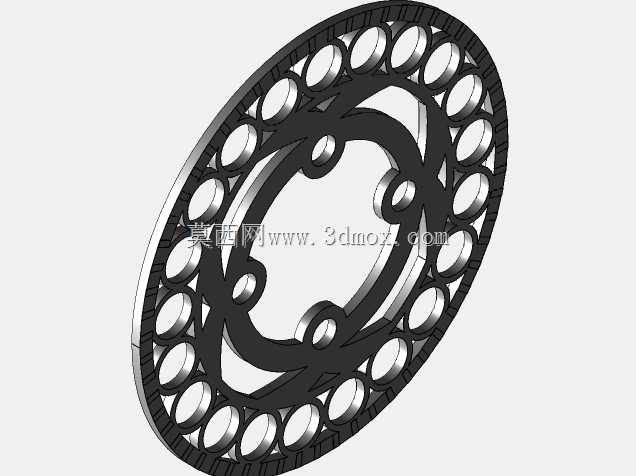

　　结构设计层面，该制动盘采用了双层通风道加周向镂空的结构形式，不同于普通民用车辆的径向直通风道，这款盘体的内部通风道采用了弧形导流设计，当车轮带动制动盘旋转时，能够在风道内部形成更顺畅的空气对流，将摩擦产生的热量快速带出盘体，周向均匀分布的镂空孔一方面进一步提升了散热面积，另一方面能够在车辆经过泥水环境时，快速刮除制动片表面附着的泥污，避免泥膜夹在制动盘与制动片之间导致制动力下降，同时这些镂空孔也起到了均匀释放热应力的作用，避免制动盘在反复急冷急热的工况下出现热变形、开裂的问题。盘体的摩擦面采用了等厚设计，没有设置民用车辆常见的磨损指示槽，这是因为赛事车辆的制动片更换频率远高于民用车辆，每次赛事前后都会检查制动片与制动盘的磨损量，不需要额外的磨损指示结构，去掉沟槽反而能够增加摩擦接触面积，提升制动力输出的稳定性。

　　从功能特性来看，这款制动盘的摩擦面经过了平面度与粗糙度的精准控制，表面粗糙度达到Ra1.6，能够与竞技级半金属制动片形成良好的摩擦匹配，在冷态和热态下都能保持稳定的摩擦系数，不会出现普通制动盘高温下制动力大幅衰减的问题。盘体与轮毂连接的安装位采用了加厚设计，能够承受越野制动时巨大的剪切力矩，避免安装孔位在冲击载荷下出现变形、开裂。周向的镂空结构同时降低了盘体的转动惯量，对于动力输出有限的小型越野赛车来说，更小的转动惯量能够提升车轮的加速响应性，也能降低悬挂系统的簧下负载，提升车辆在颠簸路面的轮胎抓地力表现。

　　在实际赛事场景的使用逻辑中，这类制动盘需要配合大活塞竞技卡钳使用，安装时需要保证制动盘与卡钳的对中度偏差不超过0.1mm，否则会出现偏磨、制动拖滞的问题。设计过程中已经充分考虑了不同品牌竞技卡钳的安装避让空间，盘体的外边缘与卡钳内壁之间预留了足够的间隙，即使在制动盘受热膨胀的情况下，也不会与卡钳发生剐蹭。同时盘体的材质适配常见的高碳铸铁制动盘材料，三维模型中预留了均匀的壁厚，方便后续根据加工工艺要求调整铸造拔模斜度与加工余量，不需要对整体结构做大幅修改就可以直接投入生产制造。对于参与Baja赛事的学生车队或者小型越野车辆改装厂商来说，这套结构可以直接作为制动系统的设计参考，省去了从零开始校核制动盘强度、散热性能、安装匹配的大量工作，能够大幅缩短制动系统的开发周期。
