巴哈越野赛车制动盘总成结构设计

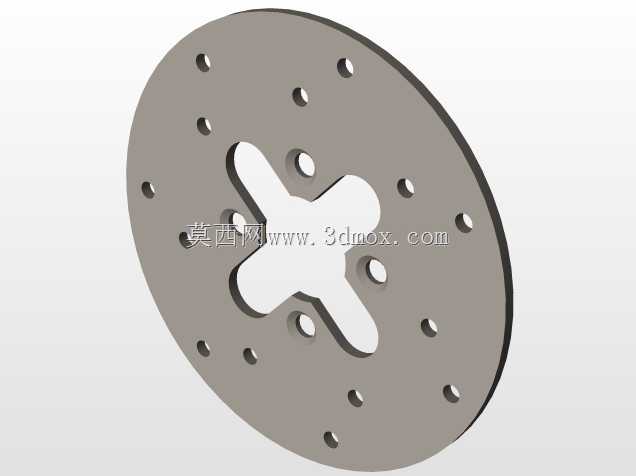

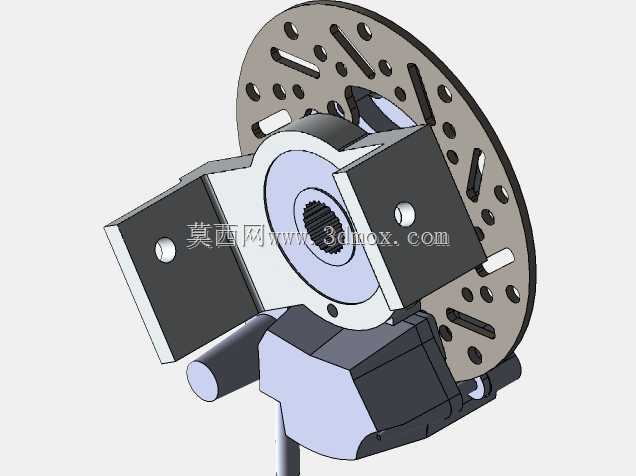

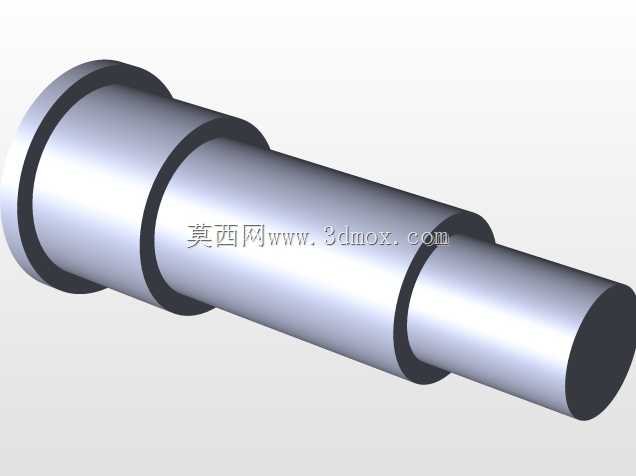

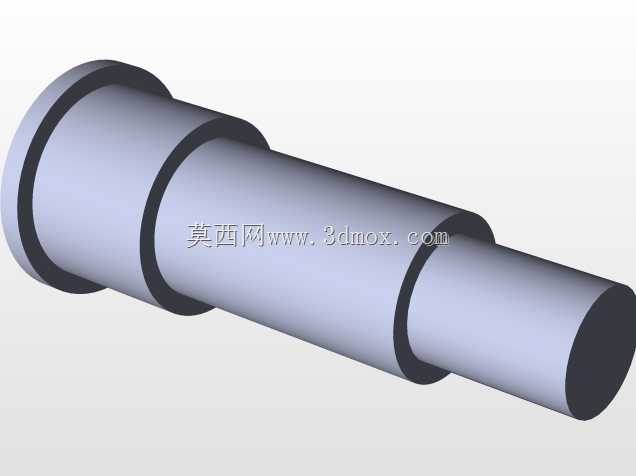

　　这套制动盘结构面向SAE Baja越野赛事的全地形小车开发，核心作用是在非铺装路面频繁制动、泥沙冲击、低速大扭矩工况下，把车轮端的转动动能通过摩擦副转化为热能耗散，为整车提供稳定可控的减速能力。盘体采用薄圆盘式布局，外周环形区域均匀布置多组圆形通孔，这类开孔结构并非单纯减重：制动过程中摩擦片贴合盘面产生的磨屑可以顺着孔位及时排出，避免硬质颗粒夹在摩擦副之间刮伤接触面，同时孔洞形成的对流通道能让行驶气流直接穿过盘体，强化散热效率，在连续下坡、反复点刹的越野赛段里降低热衰减风险。

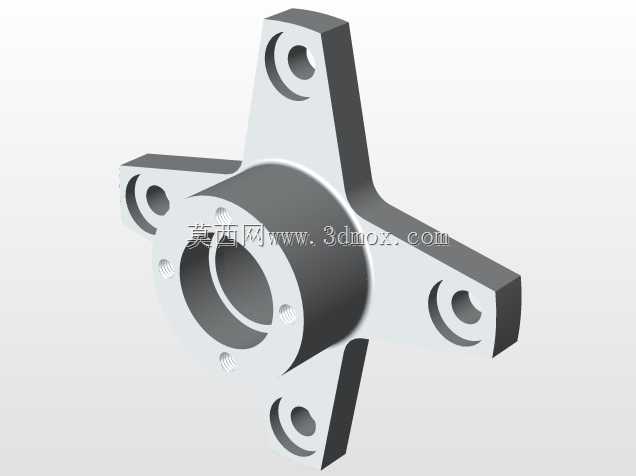

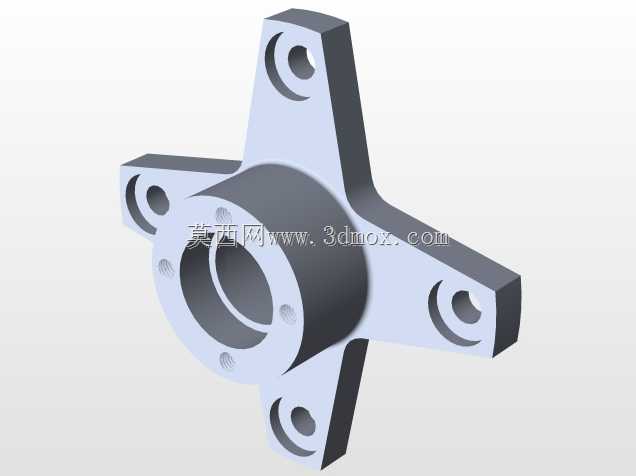

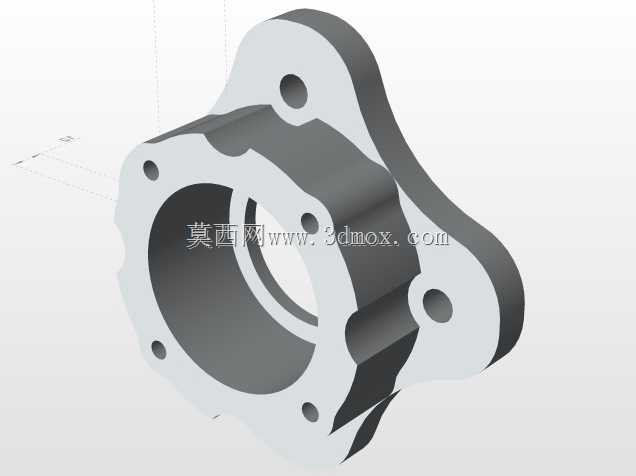

　　盘体中心采用十字形异形安装孔，区别于常规圆形中心孔加均布螺栓孔的方案，十字槽结构可以直接和轮毂输出端的十字凸台配合，既承担周向制动力矩的传递，又能在装配时快速对位，省去额外的定位销结构；十字槽的四个延伸臂同时构成径向限位面，制动时巨大的摩擦力矩通过槽壁均匀分散到四个配合面，相比单键连接应力分布更均衡，不容易出现局部挤压崩边。盘面上沿圆周分布的小孔分为两层排布，外层孔靠近摩擦环外缘，内层孔靠近中心安装区，两层孔位错开角度，避免在同一径向截面上形成连续的薄弱断面，保证盘体扭转刚度。

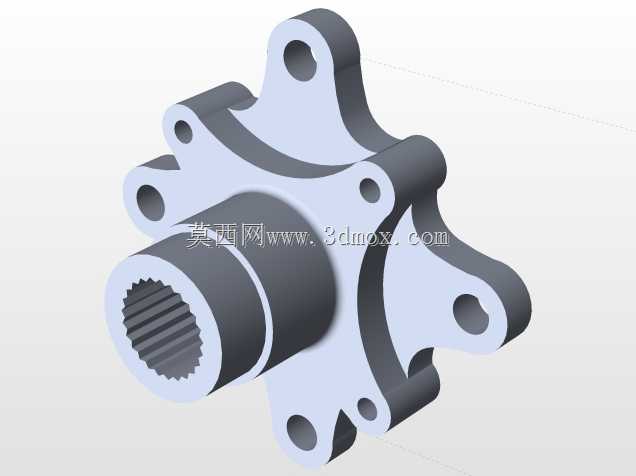

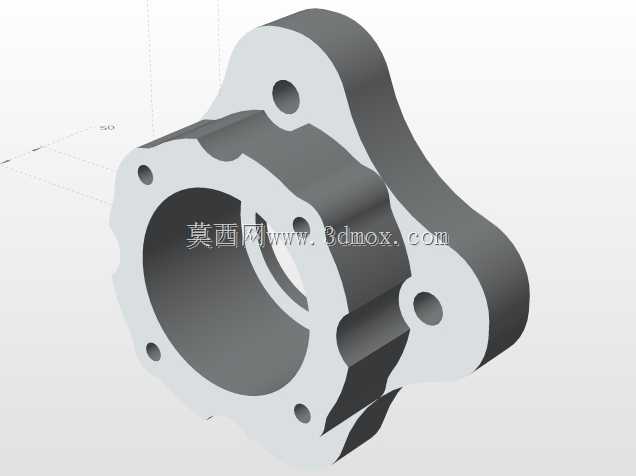

　　设计时首先锁定轮毂接口的安装边界：中心十字槽的轮廓尺寸完全匹配车轮轮毂的配合凸台，盘体总厚度控制在摩擦卡钳的允许开口间隙内，盘体外径根据卡钳摩擦片的有效接触半径确定，确保摩擦片压紧区域完全覆盖环形摩擦带，不会出现片体悬空、局部偏磨的情况。盘体两端面的平行度、摩擦面的平面度都需要在建模时预留加工公差基准，实际加工后摩擦面的跳动量要控制在卡钳允许的拖滞阈值内，避免非制动状态下摩擦片和盘面持续剐蹭。

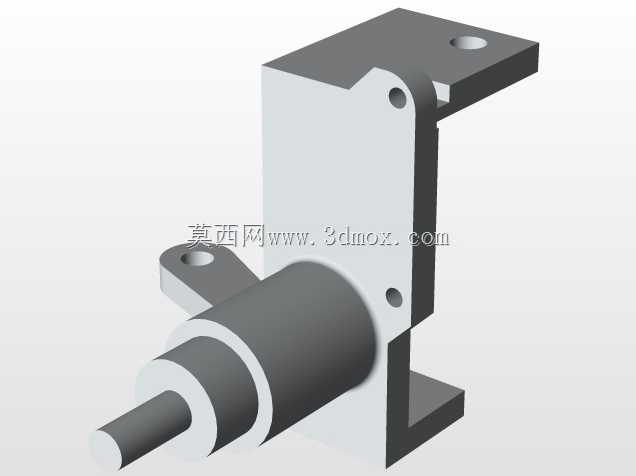

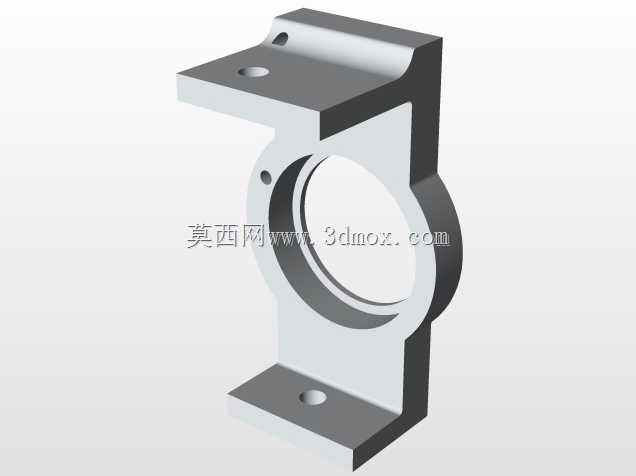

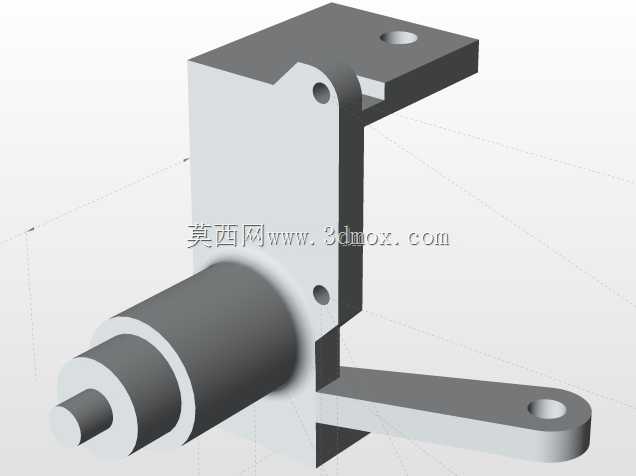

　　越野场景里泥沙、积水会持续冲刷盘体，开孔设计也让涉水后盘面的水膜可以快速被气流和离心力甩掉，制动时不会因为水膜出现第一脚刹车失效的问题。盘体材料通常选用耐磨合金钢，热处理后保证足够的表面硬度，同时芯部保留韧性，承受越野路面颠簸带来的冲击载荷时不会发生脆断。整套结构在建模阶段就完成了装配干涉检查，确认盘体随车轮转动时和卡钳、悬架摆臂、转向节之间都留有足够的安全间隙，极限跳动工况下也不会发生运动干涉。
