传动系统用十字轴式转向连接构件

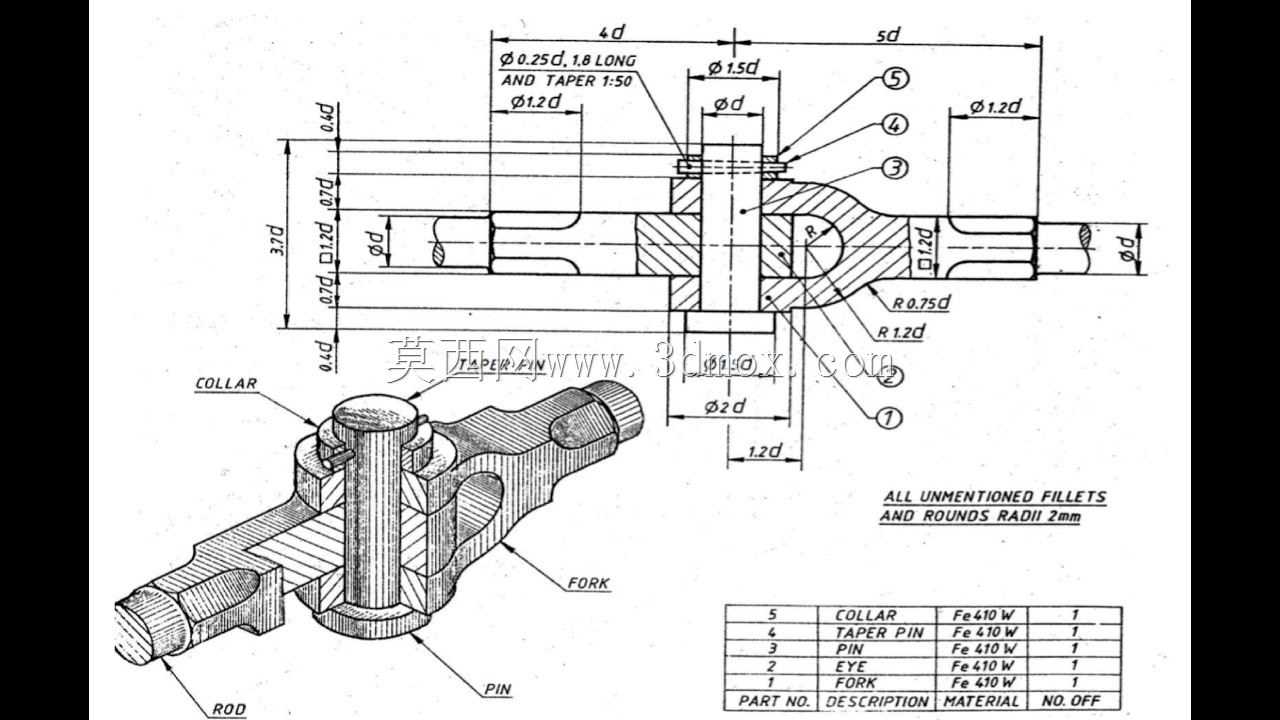

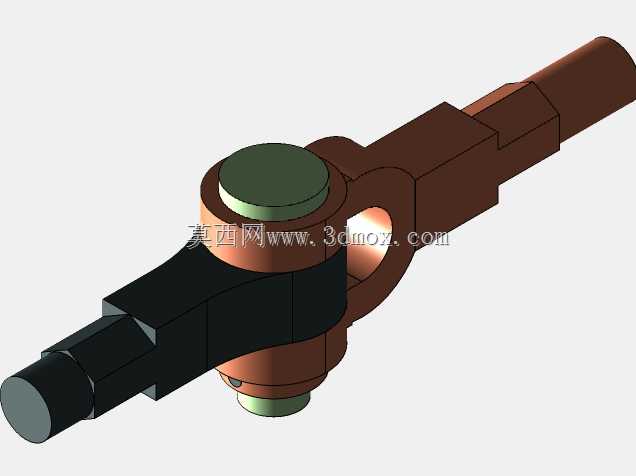

　　该转向连接构件多用于需要实现变角度动力传递的传动链路中，常见于行走机械的转向执行段、小型设备的扭矩变向传递工位，能够在两轴轴线不处于同一直线、存在轴间夹角的工况下，持续可靠传递旋转扭矩，补偿传动过程中产生的角度偏移与小幅轴向窜动，避免刚性连接带来的应力集中问题。从结构组成来看，整套构件包含十字销主体、两组叉形连接端、定位销、开孔限位结构，其中十字销作为核心传力载体，两个垂直方向的轴颈分别与两侧叉形件的轴孔配合，配合面预留了润滑介质存储间隙，可在长期运转中降低配合面的磨损速率，延长构件的维护周期。两侧的叉形连接端分别对接动力输入侧与输出侧的杆件，其中一侧叉体与长杆轴身做一体化设计，杆身末端加工有扁方结构，可直接与外部传动摇臂、

　　拉杆做套接固定，无需额外加装转接套，减少装配环节的累计误差；另一侧叉体与短轴段集成，短轴外圆加工有环形卡槽，可通过卡圈实现轴向定位，防止传动过程中轴段从配合座中脱出。设计过程中优先考虑了载荷传递的均匀性，十字销的轴颈根部做了大圆角过渡处理，避免交变扭矩作用下的应力集中断裂问题，叉形件的叉臂厚度经过载荷校核，在满足额定扭矩传递强度要求的前提下，尽可能缩减了非受力区域的材料厚度，控制构件整体重量。安装边界方面，十字销的轴颈直径与叉体轴孔采用基孔制间隙配合，装配时可通过轴端的注油孔加注润滑脂，两侧叉体的最大摆角范围可覆盖常规传动场景的角度偏移需求，杆身的长度尺寸适配常见安装座的跨距，末端扁方的尺寸与通用传动摇臂的安装槽匹配，

　　可直接替换同规格的老旧转向连接构件，无需对周边安装结构做二次改造。实际使用过程中，该构件可承受持续的交变扭转载荷，叉体与十字销的配合面经过表面硬化处理，耐磨性能满足长期往复摆动的使用需求，定位销结构可限制十字销在轴孔内的周向转动，避免配合面出现偏磨。整套构件的各零件拆分清晰，装配逻辑简单，维护时仅需拆卸端部的定位销即可完成十字销的更换，无需将整个构件从传动链路中完全拆除，降低了现场维护的操作难度。在结构细节处理上，所有棱边均做了倒角处理，避免装配过程中划伤操作人员，同时去除加工毛刺带来的应力集中点，杆身的外圆尺寸与安装座的导向孔匹配，可在传动过程中起到一定的径向支撑作用，减少传动过程中的抖动问题。
