带弹簧支撑弯管结构工业扩散器

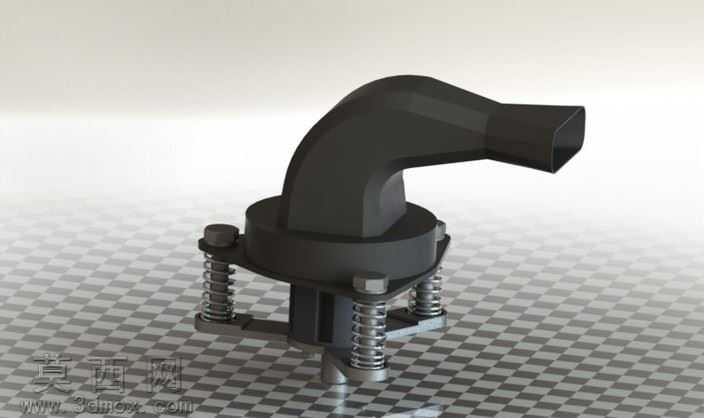

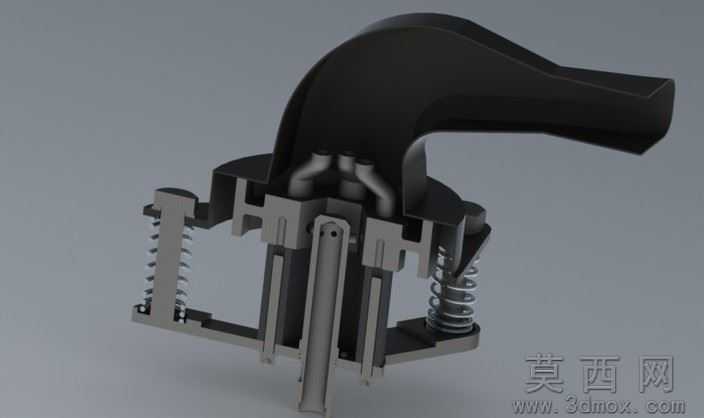

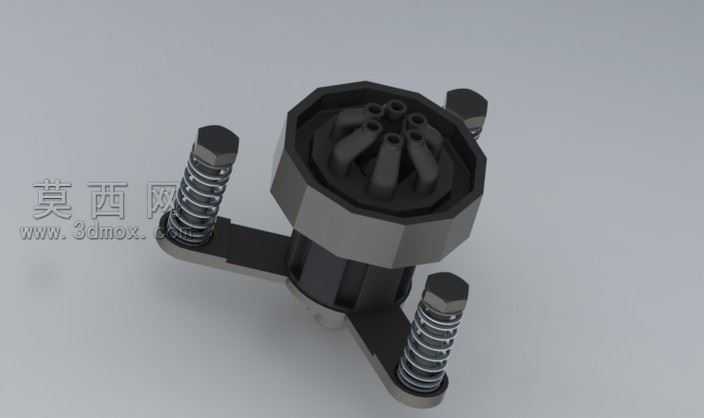

该扩散器三维模型采用SolidWorks完成全参数化建模，建模过程遵循机械设计的装配逻辑，先完成各个子零件的独立建模再进行总装配约束，保证各部件的配合关系完全符合实际机械装配要求。模型的核心结构分为上部弯管导流段、中部基座固定段、下部弹簧支撑段三个部分，上部弯管采用变径曲面过渡设计，从圆形基座接口平滑过渡到扁形出口，建模时通过放样曲面命令完成曲面构建，再进行实体加厚处理，保证流道内壁光滑无棱角，符合流体扩散的流道设计要求。中部基座为圆盘式结构，设计有螺栓安装孔位与弹簧定位柱，建模时对安装孔的倒角、定位柱的配合公差都做了还原，保证零件装配时的干涉检查完全通过。下部采用多组螺旋弹簧作为弹性支撑结构，弹簧建模严格按照机械弹簧的参数规范，还原了弹簧的有效圈数、节距、丝径参数，弹簧上下端的磨平结构也做了细节处理，搭配六角螺栓与锁紧螺母，完整还原了弹性支撑的浮动结构，可模拟扩散器工作时的缓冲减震工况。渲染阶段采用哑光黑色工程塑料作为弯管与基座的材质，添加细微的磨砂质感纹理还原工业塑料件的表面质感，弹簧与螺栓螺母采用镀锌金属材质，调整金属材质的反射粗糙度，还原标准件的金属光泽，场景采用灰白格纹地面作为展示基底，添加柔和的环境光与定向补光，突出模型的结构轮廓与部件层次，阴影设置采用软阴影参数，让渲染效果更贴近真实工业产品的展示效果。设计思路上，该扩散器兼顾流体导流功能与安装缓冲需求，弯管的角度与出口形状经过结构优化，可实现流体的均匀扩散输出，弹簧支撑结构可抵消工作过程中的振动，避免硬连接带来的结构损伤，整体结构紧凑，安装定位清晰，可直接用于相关流体设备的结构设计参考、装配模拟以及工况演示。
