800带宽14米长工业皮带输送线

　　这套输送线的带宽取800mm，整机输送长度做到14m，属于散料转运场景里中等跨度的连续输送设备，在砂石骨料中转、混凝土搅拌站上料、厂区袋装物料跨工位转运、粮食仓储进出仓这类场景里适配度很高。做结构方案的时候首先要先敲定安装边界：整机沿输送方向的总长度要预留出头尾滚筒的张紧调节余量，头尾机架两端各要留出至少600mm的检修操作空间，不能直接把机架端面贴死在厂房立柱或者上下游设备接口上；带宽800mm意味着机架两侧的通行通道净宽最好不要小于700mm，方便巡检人员沿途排查托辊转动、皮带跑偏的情况，整机的倾斜角度如果是做散料提升段，角度不能超过所输送物料的安息角，像砂石、水泥混合料这类物料倾角一般控制在18度以内，避免运行过程中物料回料滑落。

　　从功能设计逻辑上看，整线的主体承载部分采用槽型托辊组排布，上托辊按标准间距1.2m布置，下平行托辊间距拉到3m，承载段的槽角选35度，既能把散料兜在皮带中部防止撒料，也能减少皮带在托辊之间的垂度，运行时皮带不会出现明显的波浪抖动。头尾滚筒分别做驱动和改向：头部驱动滚筒表面包菱形胶，增大和皮带之间的摩擦系数，避免重载启动时皮带打滑；尾部滚筒配套螺旋张紧结构，张紧行程留300mm，皮带运行一段时间出现蠕变伸长之后，可以直接调整尾部两侧的张紧螺杆，不用裁剪皮带就能重新张紧。机架主体采用型钢焊接结构，中间段的支腿按3m间距排布，每个支腿底部都做地脚安装板，现场就位之后打膨胀螺栓固定在混凝土地面上，如果是移动工况也可以把支腿换成行走轮结构，但14m长度的固定输送线绝大多数场景都是做固定安装，运行稳定性远高于移动式。

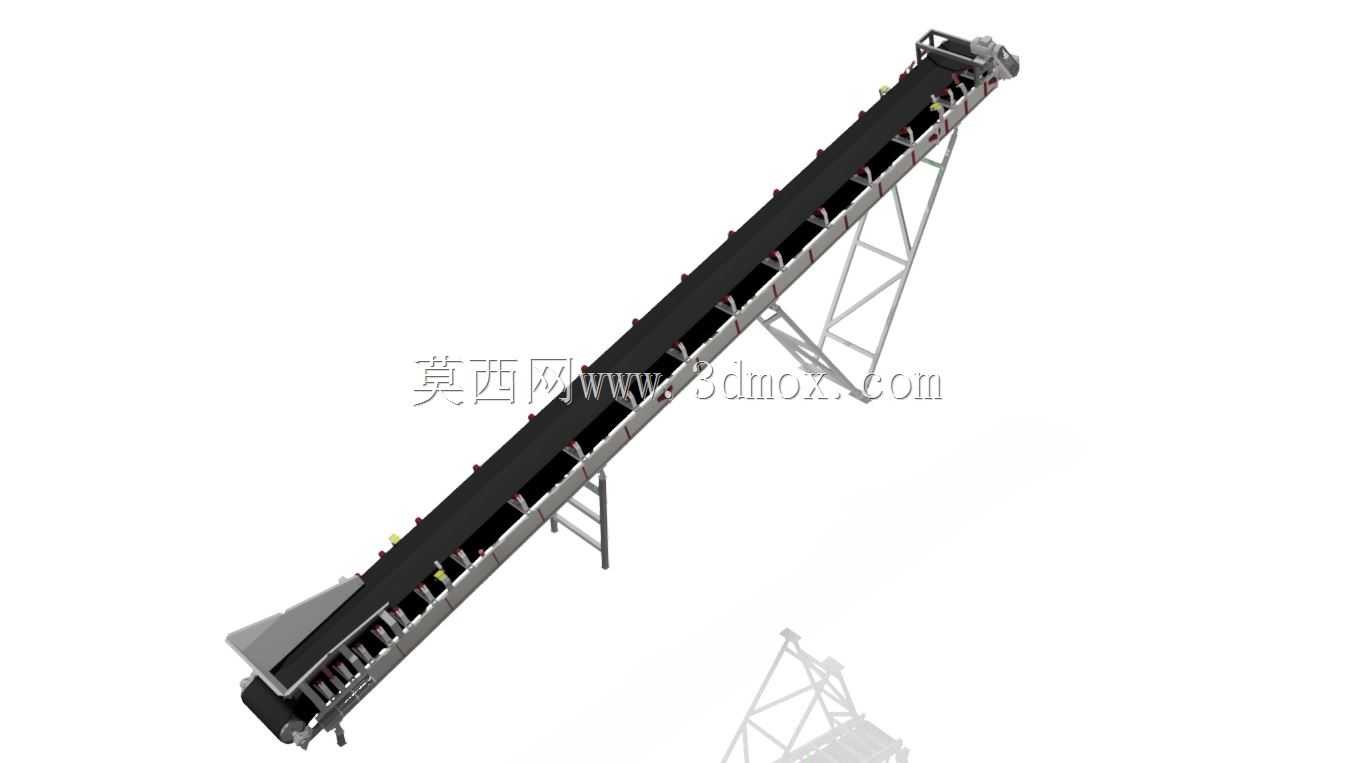

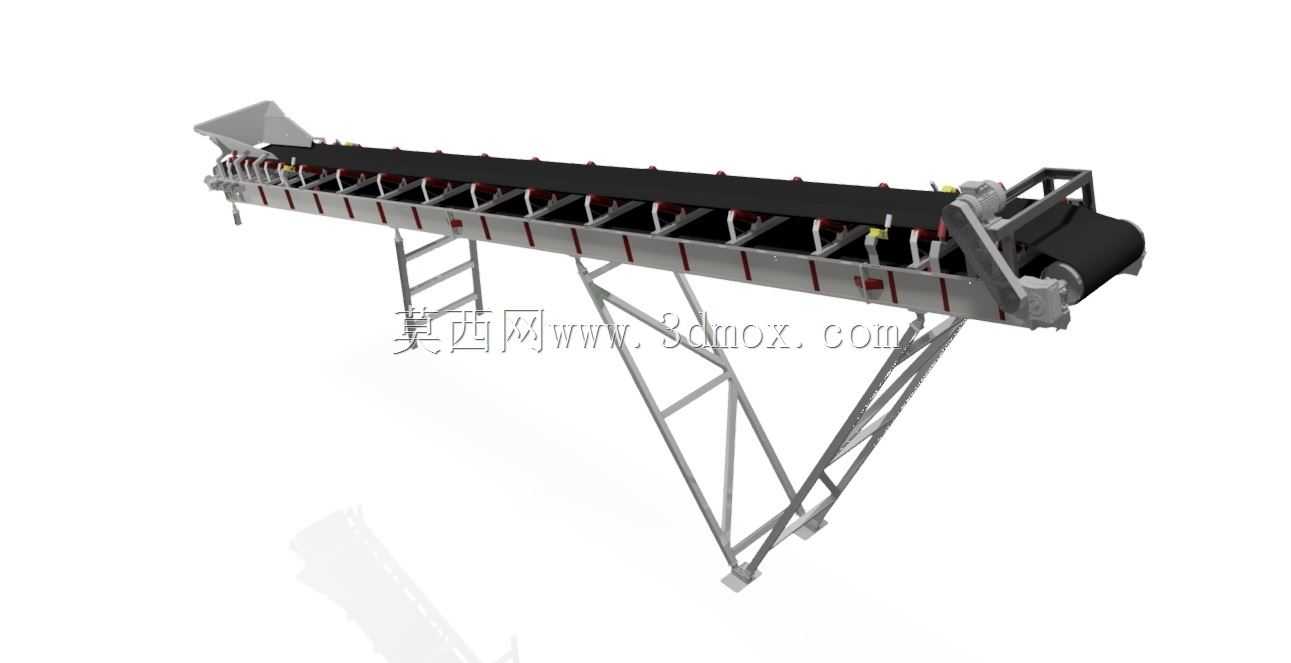

　　设计的时候还要考虑跑偏防护：上下托辊都预留了可调的安装槽口，调试的时候可以根据皮带的跑向微调托辊的前后角度，头尾滚筒的轴线必须严格和输送中心线垂直，安装时的垂直度偏差不能超过0.5mm，否则长距离运行之后皮带会持续往单侧跑偏，磨损皮带边缘甚至刮蹭机架。导料槽布置在尾部受料点位置，长度延伸2m，让物料落到皮带上之后能在导料槽的约束下平稳过渡到槽型托辊段，不会直接砸偏皮带。整条线的三维结构把所有托辊、滚筒、机架、支腿、导料槽的装配关系都完整还原，做现场布局的时候可以直接把这个模型导入厂区总装，核对和上下游搅拌设备、料仓、转运点的接口高度，提前规避安装时出现的高度差、干涉问题，也可以直接基于这个模型拆分零件图，统计型钢、辊子、紧固件的用量，给后续的加工制作、现场安装提供直接的结构参考。
