长轴配套十字滑块联轴器传动组件

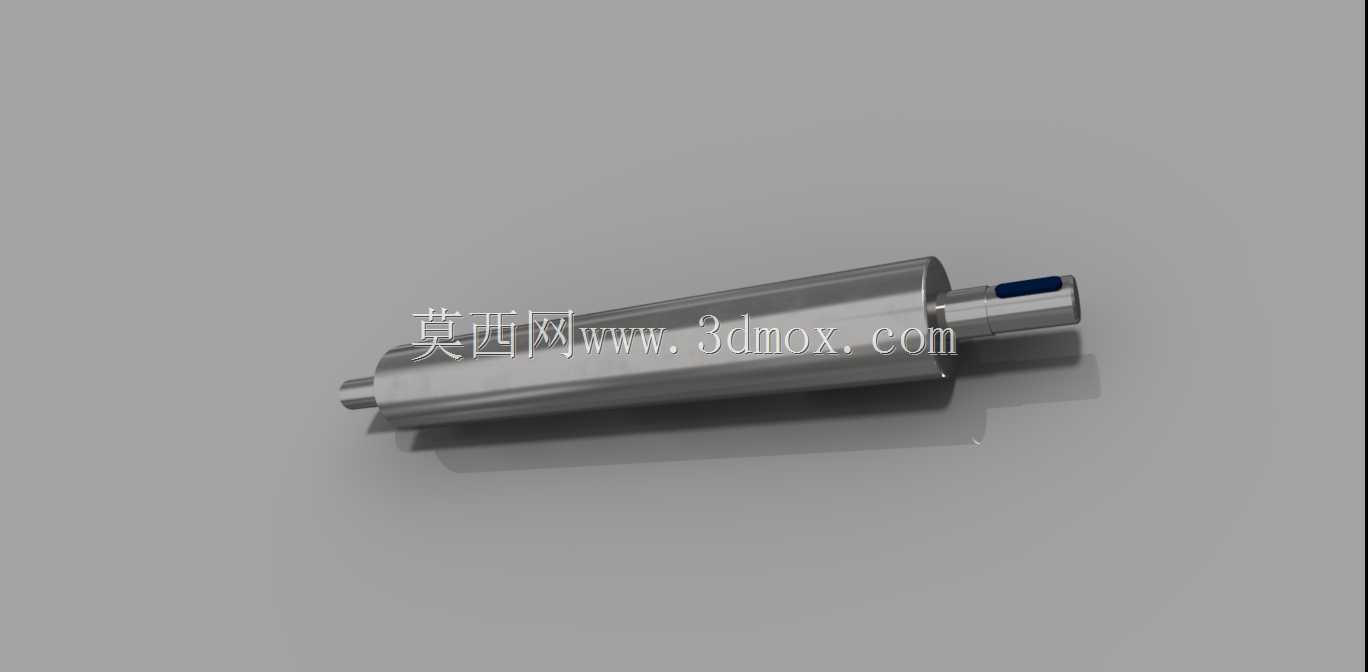

　　这套传动组件的核心是一根总长500mm的阶梯传动轴，轴身主体直径40mm，两端配合段直径30mm，配套十字滑块联轴器完成动力对接，在中小扭矩液压动力单元、工业炉辅机驱动、散料收集设备的动力输出端都有很高的适配性。实际产线布局里，这类轴件往往布置在液压马达与执行机构之间的狭长传动空间，40mm的主体轴径可以在500mm跨距下抵消自重带来的挠曲变形，两端30mm的轴头专门匹配联轴器的夹持孔径，轴端预留的键槽结构可以和十字滑块联轴器的嵌槽完全咬合，避免大负载启停时出现周向打滑。设计阶段首先要校核轴的扭转强度，MRF系列液压马达的输出扭矩波动较大，轴肩过渡位置全部做圆角处理，避免应力集中在变径处产生疲劳裂纹；轴身的圆柱度公差控制在IT7级，

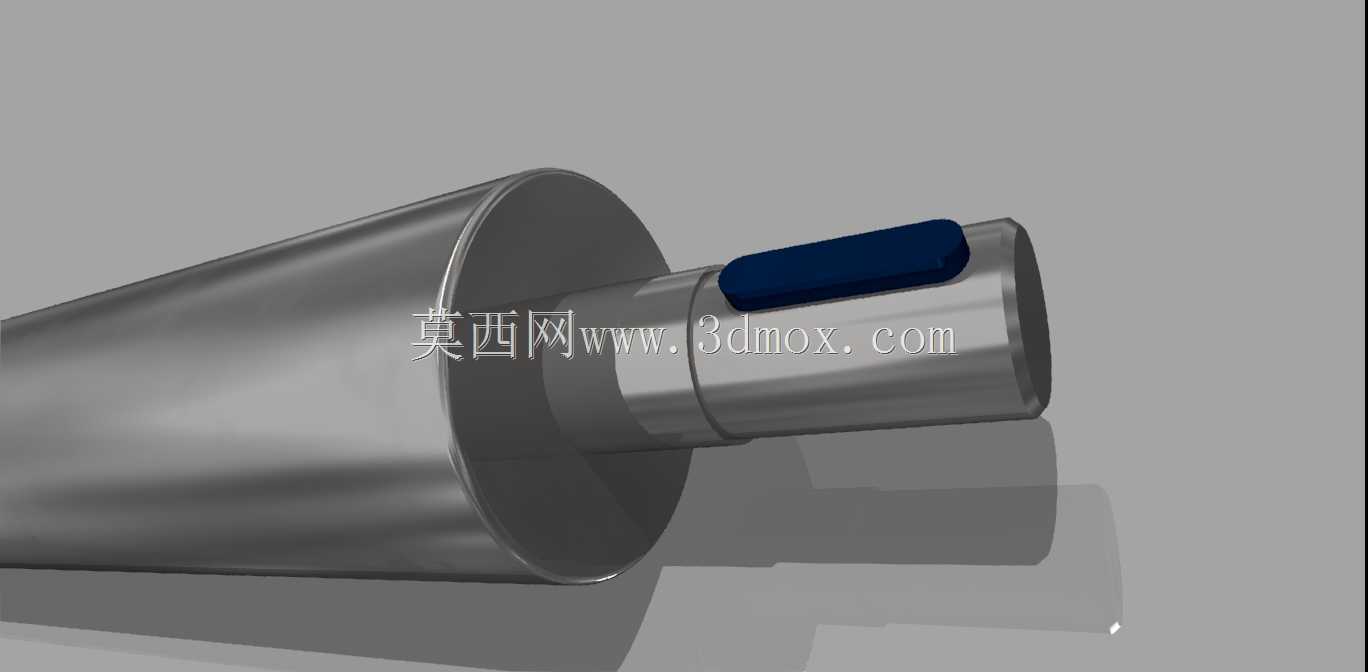

　　表面粗糙度达到Ra1.6，既可以降低高速转动时的风阻与偏心振动，也能在需要加装支撑轴承的工位直接配合标准轴承内圈，不用额外加装轴套。配套的十字滑块联轴器属于可补偿式挠性传动件，中间的十字滑块可以在两半联轴器的滑槽内小幅滑动，自动抵消安装时两轴之间的径向偏移与角度偏差，现场安装时不需要反复打表找正到零误差，对于设备机架焊接后存在轻微形位公差的现场改造场景非常友好。安装边界上，整根轴的轴向长度500mm，要在两端预留出联轴器的装配空间，轴端伸出联轴器端面的长度控制在5mm以内，防止运转时剐蹭周边护罩；轴上的键槽尺寸按照标准平键选型，30mm轴径对应8mm宽度的平键，键的顶面和联轴器键槽底部保留0.2mm左右的间隙，方便装配时压入。

　　这套结构没有复杂的异形曲面，所有特征都是回转体加键槽、轴肩的组合，建模时先绘制轴的回转轮廓草图，旋转生成主体后再拉伸切除键槽，联轴器部分分别做两半夹持盘和中间十字滑块，装配时按照同轴心、键配合的约束完成匹配，后续工程图可以直接导出各段直径、长度、公差标注，直接对接机加工工序，不管是单件修配还是小批量替换备件，都能快速落地，在液压驱动、轻工输送、环保设备的传动链路里，这类结构简单、容错率高的轴联组件一直是维护替换的首选方案，不用定制特殊零件，标准件互换性强，能大幅降低设备停机等待备件的时间。
