复古高压静电测量火花隙装置结构

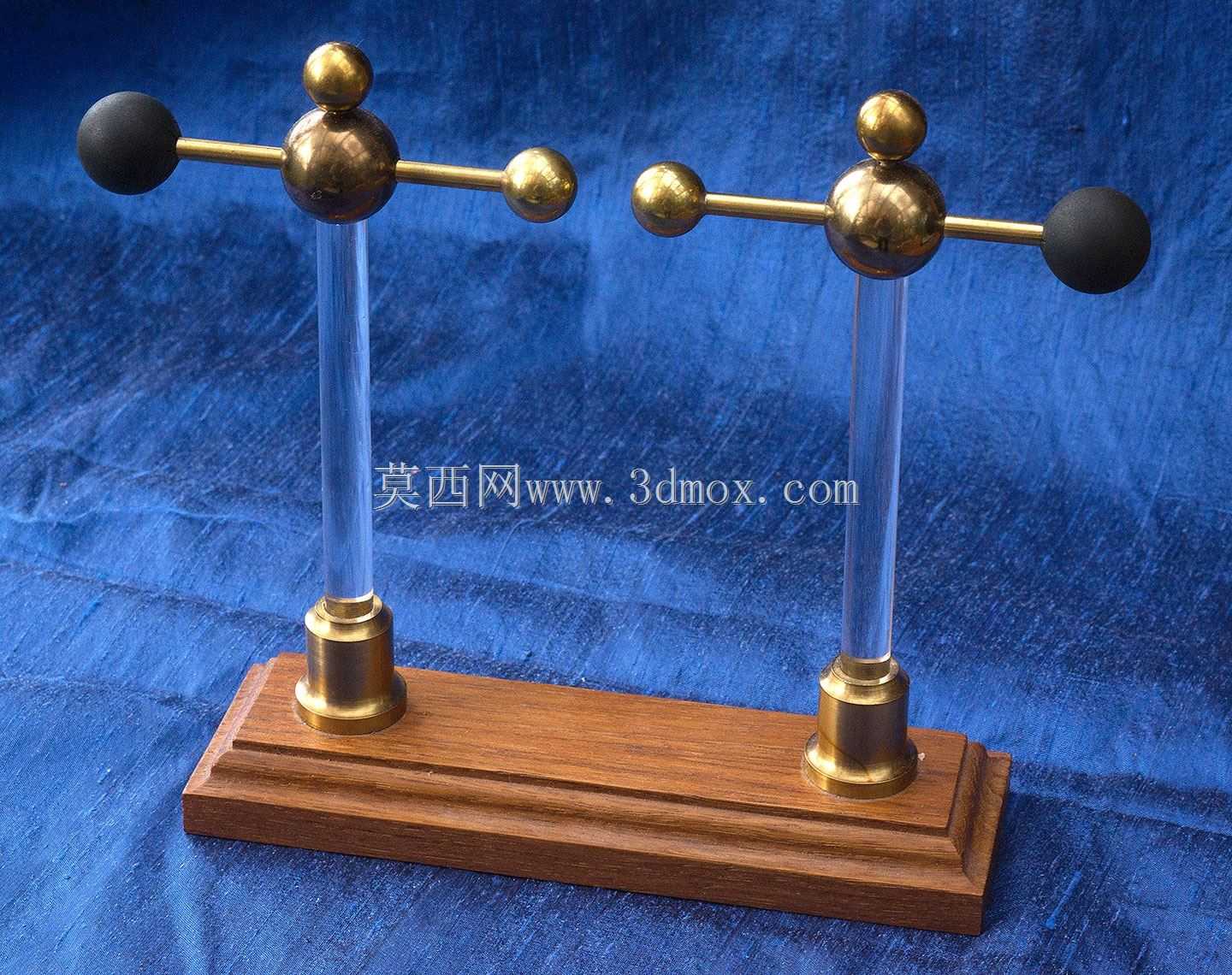

　　在高压静电实验、早期电力系统电压校验场景中，这类火花隙装置是无电子测量元件时代的核心电压判定器具，其核心原理依托均匀电场下空气间隙击穿电压与间隙长度的对应关系，无需外接电源或复杂信号线路，仅通过物理间隙的击穿现象即可完成电压量级判定，在野外无供电的高压线路巡检、静电实验教学演示场景中仍有其不可替代的应用价值。从结构设计逻辑来看，整套装置采用对称双立柱布局，底部选用实木材质做阶梯式承托底座，一方面实木的低介电常数特性可以避免底部构件对上方电场分布造成干扰，另一方面阶梯式的加厚底座结构可以提升整套装置的放置稳定性，避免实验过程中误触导致的构件偏移，底座上预留的两个黄铜安装座与上方绝缘立柱采用过盈配合加铜质锁紧套的连接方式，

　　既可以保证绝缘立柱的垂直安装精度，也能在需要调整电极水平位置时快速松开锁紧套完成位置微调。绝缘支撑部分选用透明玻璃棒作为主承托构件，玻璃棒的高绝缘电阻特性可以有效避免高压电极沿支撑构件发生沿面放电，同时透明材质可以让实验操作人员清晰观察到立柱表面的清洁状态，一旦表面积聚灰尘或潮气可以及时擦拭清理，避免绝缘失效。电极部分采用多段式黄铜球体搭配绝缘端球的组合结构，中间位置的大直径黄铜球作为高压主电极，其光滑球面可以保证电极表面电场分布尽可能均匀，减少尖端放电带来的测量误差，横向伸出的黄铜杆上依次设置小直径黄铜球与端部黑色硬橡胶绝缘球，硬橡胶绝缘球的作用是供操作人员调整电极间隙时手持，避免直接接触金属电极引发触电风险，

　　同时硬橡胶的高绝缘特性也不会对电极间的电场分布造成明显干扰。在实际使用过程中，操作人员需要先根据待测电压的预估量级，调整两个主电极黄铜球之间的水平间隙距离，调整过程中需要保证两个黄铜球的球心处于同一水平轴线上，避免出现上下错位导致电场分布畸变，调整完成后即可对待测高压端进行接线，缓慢升高电压直至两个黄铜球之间出现火花跳变，此时记录下两个球体之间的间隙长度，再结合当前环境的空气压力、温度、相对湿度参数，对照标准空气击穿电压表即可换算得到实际的电压数值。从安装边界尺寸来看，整套装置的横向最大宽度由两侧硬橡胶端球的外伸距离决定，纵向尺寸由实木底座的前后宽度决定，高度方向则由绝缘玻璃棒的长度加上上下电极构件的高度决定，

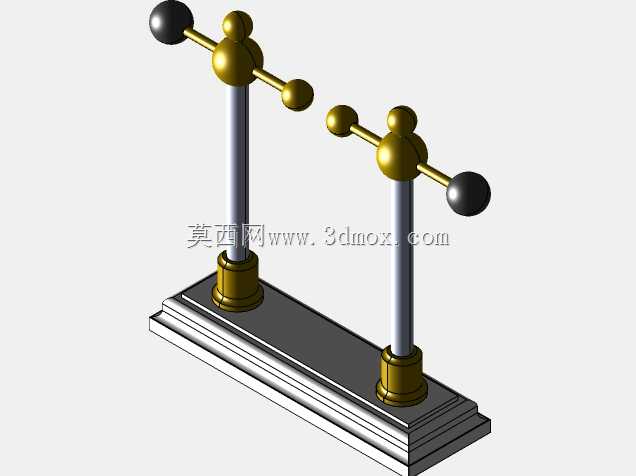

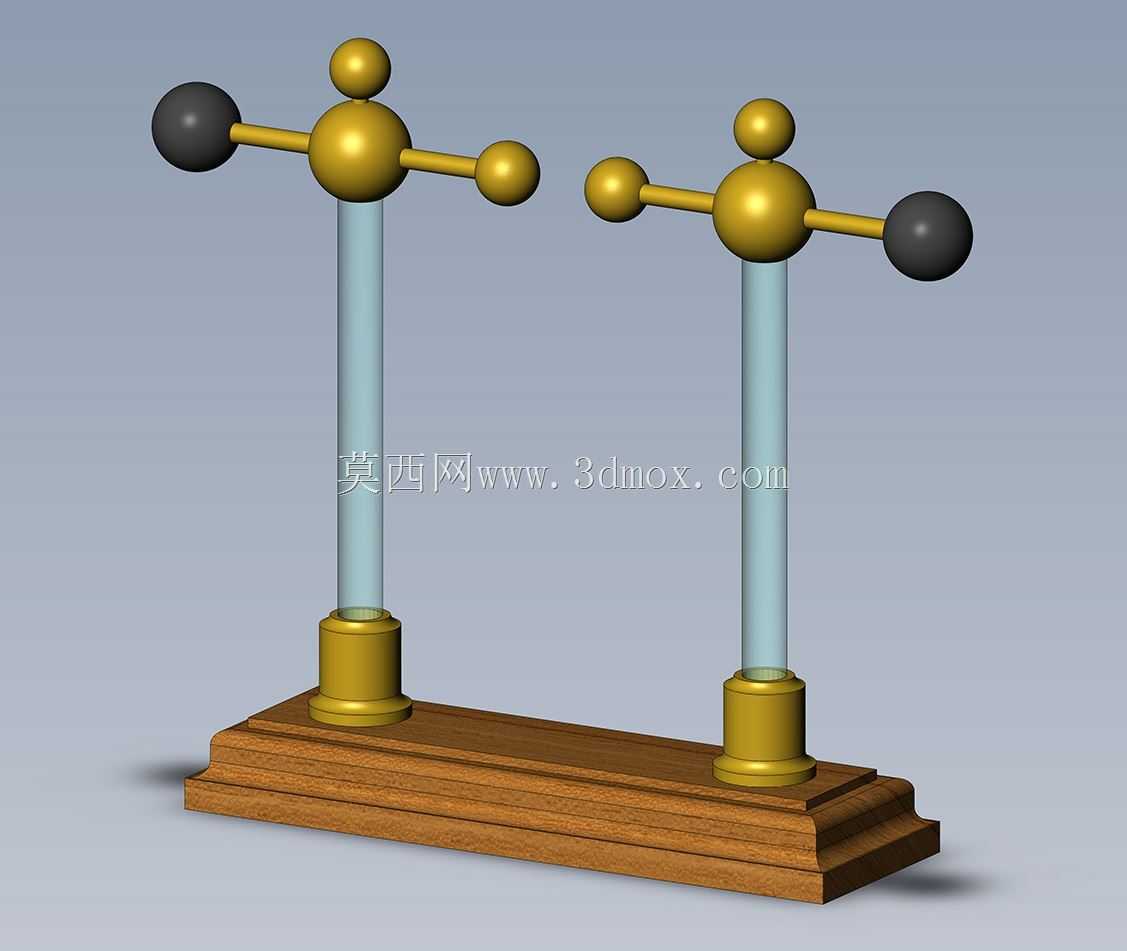

　　放置时需要保证底座水平，周边至少预留100mm以上的安全距离，避免周边金属构件靠近电极引发额外的放电现象，影响测量结果的准确性。设计过程中需要重点控制黄铜电极球面的表面粗糙度，球面不能有明显的加工划痕、凹坑或毛刺，否则会在缺陷位置形成局部电场集中，导致击穿电压低于理论值，带来测量误差；同时绝缘玻璃棒的表面需要做抛光处理，减少表面缺陷引发的沿面放电概率，玻璃棒与黄铜锁紧套的配合位置需要设置圆角过渡，避免配合位置出现气隙引发放电。这套装置的结构复刻了19世纪经典高压测量器具的设计逻辑，没有复杂的电子元件，所有构件均为常见的机械加工件，黄铜构件采用车削加工即可完成球面与杆体的加工，玻璃棒可选用标准直径的工业玻璃棒裁切后端面抛光，实木底座可通过铣削加工出阶梯结构后做表面打磨上漆处理，整体加工难度较低，同时可以直观展示高压放电的基本原理，既可以作为高压实验教学的演示器具，也可以作为复古科学仪器的展示藏品。在实际建模过程中，需要重点还原黄铜构件的金属质感与表面光泽，透明玻璃棒的折射效果，以及实木底座的木纹纹理，同时要保证两个电极组件的对称度，黄铜球与横向杆体的同轴度，绝缘立柱与底座的垂直度，这些装配精度参数直接影响装置的实际测量准确性，也是结构设计过程中需要重点管控的形位公差指标。
