弧形线缆导向限位结构件三维设计

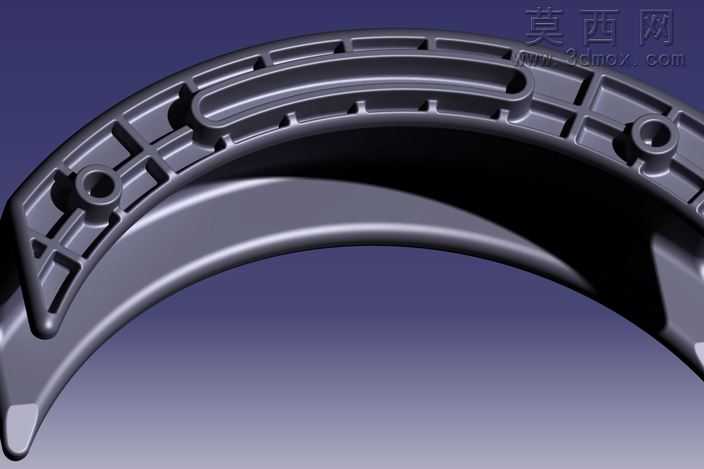

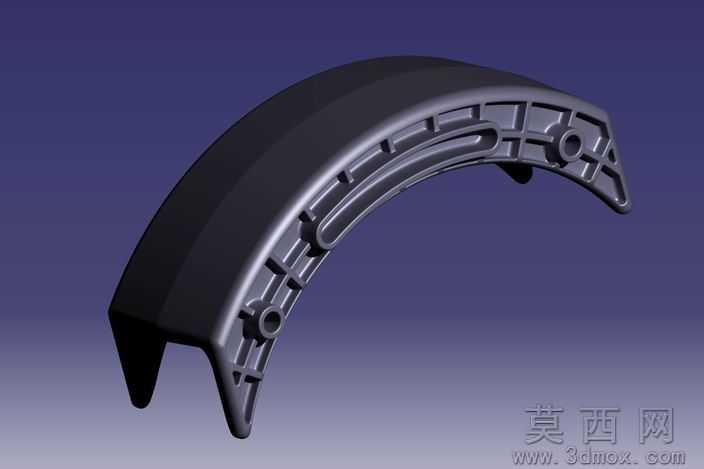

本作品为弧形线缆导向限位结构件，采用三维参数化建模方式完成全流程设计，建模阶段优先以结构功能实现为核心逻辑，首先绘制主体弧形基准轮廓，根据线缆排布的弯曲半径要求确定主体弧面的曲率参数，保证线缆穿设排布时不会出现过小弯折导致的线芯损伤。建模过程中对主体结构做了等壁厚处理，结合注塑成型的工艺要求，将主体壁厚控制在均匀合理区间，避免后续生产环节出现缩痕、翘曲等成型缺陷。在结构细节设计上，主体弧面的背部设置了纵横交错的加强筋结构，筋位高度与厚度按照结构力学载荷要求排布，在不额外增加整体壁厚、不提升构件整体重量的前提下，大幅提升弧形构件的抗弯折、抗形变能力，满足长期使用的结构强度要求。构件两端设置了带安装孔的固定座结构，安装孔的位置、孔径尺寸经过匹配校准，可通过标准紧固件完成构件的快速定位安装，保证构件安装后位置稳定，不会在长期使用过程中出现移位偏移。构件的边缘位置全部做了圆角过渡处理，一方面避免锐边在装配、使用过程中划伤操作人员或线缆外层护套，另一方面也符合注塑成型的熔体流动要求，减少填充过程中的应力集中问题。渲染阶段采用工程塑料材质模拟真实成品效果，调整材质的哑光质感与细微颗粒度，还原玻纤增强尼龙材质的真实视觉表现，打光采用柔和的侧上方主光源搭配环境补光，清晰呈现加强筋结构的排布逻辑、弧面的流畅过渡效果以及安装孔位的细节特征，让整体模型的结构展示清晰直观。整个设计过程围绕线缆导向的核心功能展开，在保证结构强度的前提下尽可能优化构件重量，兼顾工艺可行性与使用可靠性，可直接用于线缆排布系统的结构验证、装配模拟以及后续生产开模的参考依据。
