拖车配套手摇式支撑千斤顶结构

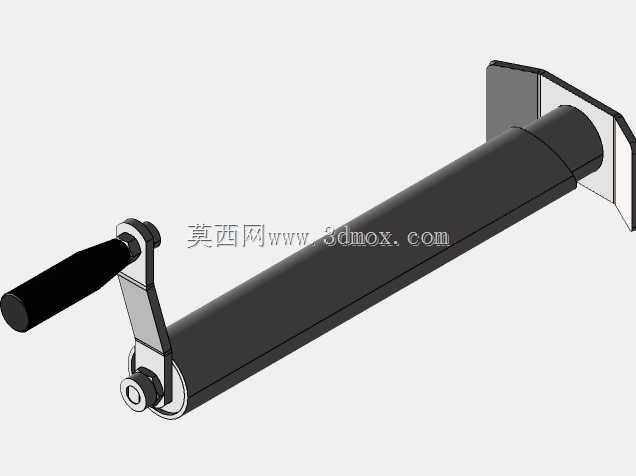

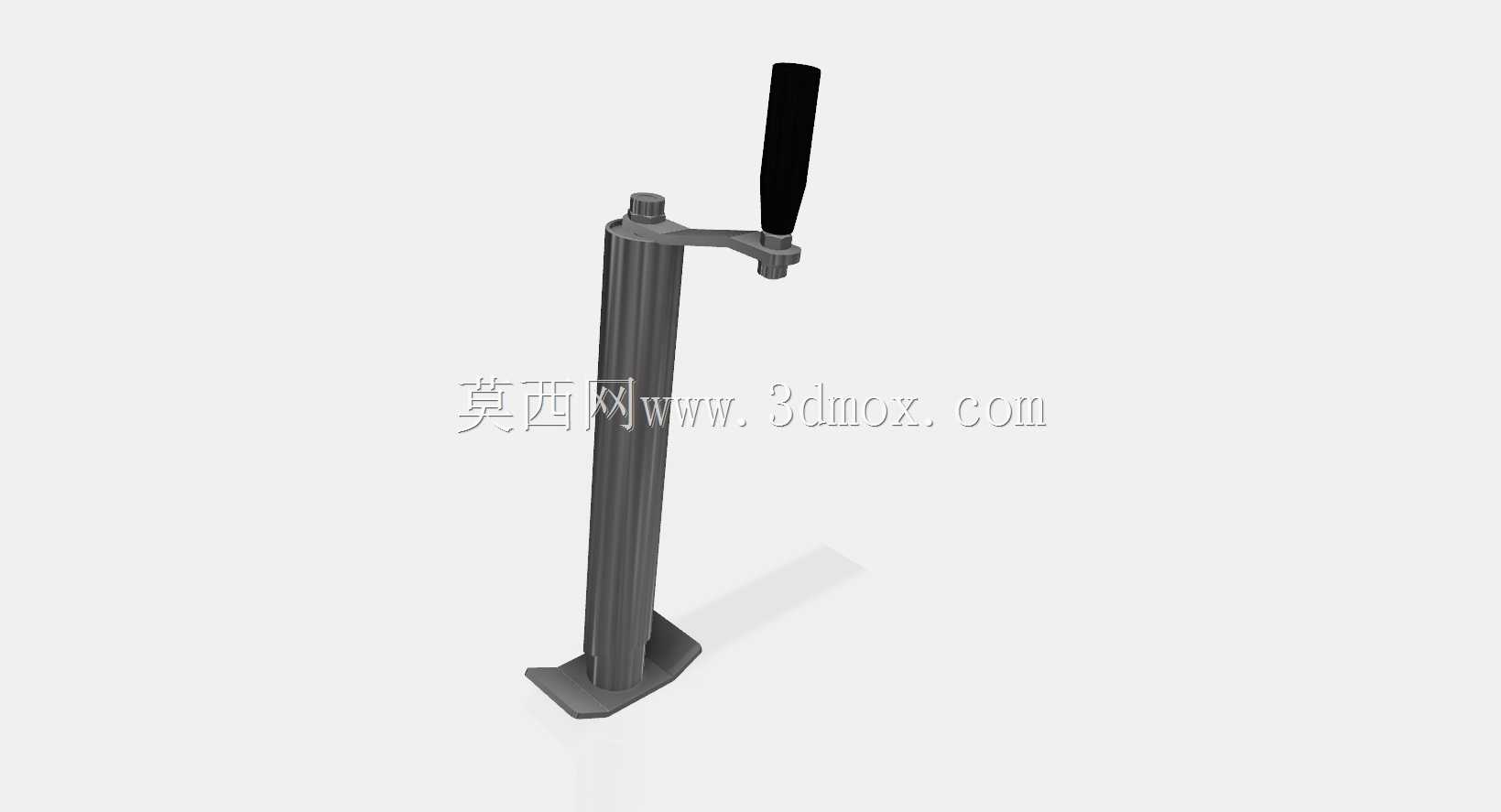

　　该结构面向拖挂设备驻车支撑场景，常见于轻型货运拖车、旅居挂车、农用拖斗以及小型工程牵引机具的端部支撑位。车辆脱离牵引车后，挂车前端牵引梁缺少承托点，若直接落地会造成连接座磕碰、车架倾斜甚至溜动，这类侧置手摇千斤顶就是在脱挂状态下承担竖向载荷、维持车身水平的功能部件。建模时先从安装边界入手：尾部竖向安装板贴合拖车主梁端面，板上预留螺栓过孔与定位边，装配时不需要在主梁上额外焊接复杂支座，靠紧固件即可完成固定，后期维护更换也方便。主体采用圆管伸缩套筒形式，外筒与安装板刚性连接，内筒沿轴向滑动实现高度调节，圆管截面抗扭能力强，承受偏载时不会出现方管常见的边角应力集中，筒壁预留径向锁销孔，升降到目标高度后插入保险销，

　　避免螺纹副长期承载出现缓降。手摇机构布置在套筒侧方，摇柄通过铰座与内部升降丝杆联动，手柄末端做防滑滚花处理，操作人员站在挂车侧面即可转动，不需要俯身探到车架下方；摇柄与铰座之间设置折叠限位，不用时可向上翻折贴靠筒身，避免车辆行驶过程中手柄外伸刮碰障碍物。支撑底座位于内筒下端，采用小直径圆盘结构，接触地面时压强分散，在平整水泥地、压实土路都能稳定承托，底座与内筒采用活动铰接，地面略有坡度时可自动贴合，不会出现筒底单边受力。设计过程中需要重点校核三处位置：一是安装板与外筒的焊接过渡区，承受整车前端下压载荷与起步牵引时的侧向弯矩，转角处需做加强筋过渡；二是丝杆螺母副的行程余量，完全收回时内筒不得顶到外筒上端封板，

　　完全伸出时丝杆啮合扣数仍要满足安全承载要求；三是摇柄回转空间，手柄转动全程不能与拖车主梁、护栏、灯具支架发生干涉。整体结构没有复杂液压元件，依靠机械螺纹实现自锁，低温、露天存放环境下故障概率低，日常仅需在丝杆与套筒滑动面定期涂抹润滑脂即可。三维建模时将安装板、内外套筒、摇柄组件、锁销、底座分别独立出件，装配关系完全还原实际装配逻辑，工程人员可直接在此基础上核对自身拖车车架的安装孔距、离地间隙以及所需支撑行程，调整筒长、板厚与丝杆规格，适配不同载重等级的拖挂设备。
