小型豆类脱皮分选机组结构设计

　　这套小型豆类脱皮分选机组面向村镇粮油加工点、农产品初加工作坊以及豆类预处理试验场景，主要完成豇豆、大豆、刺槐豆等粒状物料的种皮剥离与初步除杂。整机把进料、搓擦脱皮、风选分离、动力传递和机架支撑集中在同一底座上，适合处理批量不大但品种切换频繁的生产线，也可作为食品加工前段工序的单机设备使用。

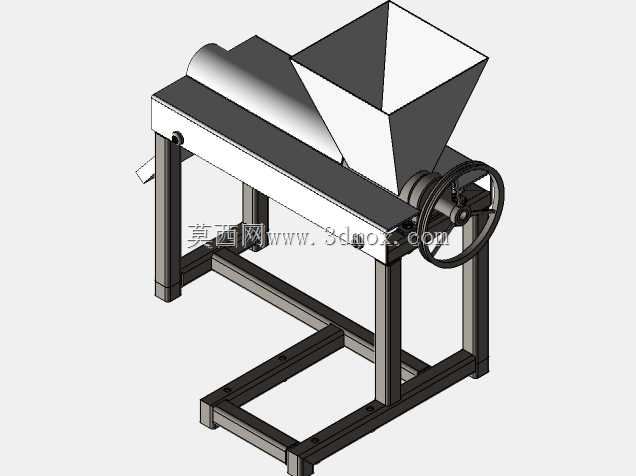

　　结构布置上，设备上部设置方形受料斗，斗壁采用倾斜收敛形式，使豆粒依靠自重连续进入卧式脱皮腔。脱皮腔外侧布置长筒形壳体，内部通过旋转搓擦构件与固定工作面形成剪切和摩擦作用，使种皮开裂并与子叶分离。出料端不是简单敞口落料，而是配合螺旋输送和调节手轮控制物料通过速度，操作者可根据豆粒含水率、品种和粒径调整停留时间，避免过度破碎或脱皮不净。

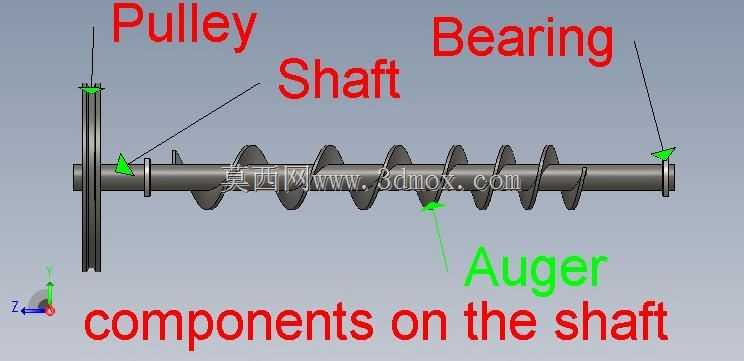

　　传动部分采用电动机经带轮、皮带驱动主轴。电机安装在下部可调滑板上，滑板预留张紧调节位置，维护时通过移动电机中心距来控制皮带松紧度，这种方案在低速、重载、粉尘较多的粮食加工环境中比刚性直联更实用，能够缓冲启动冲击，也便于隔离部分振动。主轴端部设置手轮和带轮结构，既保留机动工作状态，也方便调试、盘车和清理卡滞物料。

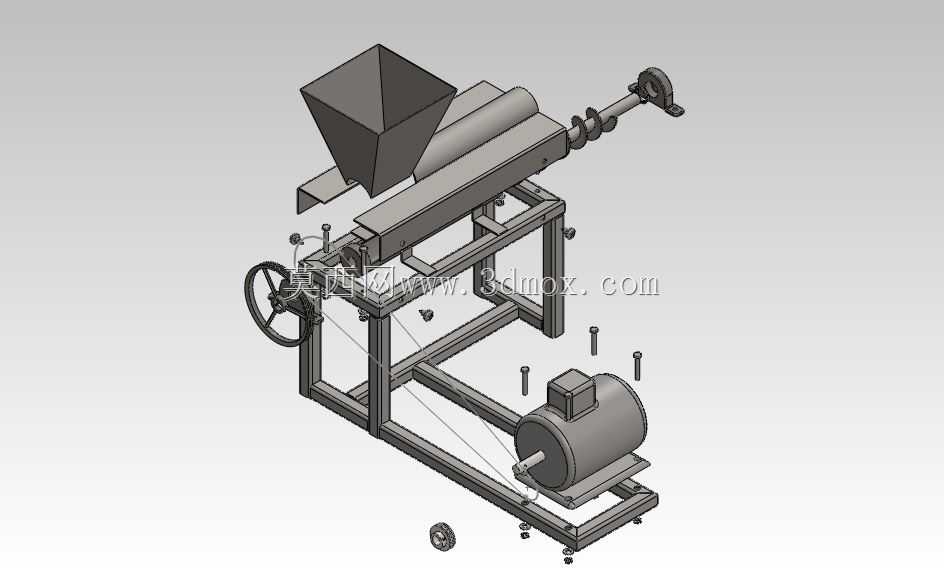

　　机架采用型钢焊接框架，四条立柱与横向连接杆形成稳定空间结构。上部承托脱皮主机和料斗，下部布置电机与张紧机构，整体重心落在框架范围内。支脚处设置安装板和紧固件位置，落地时可通过膨胀螺栓固定在混凝土地面上；若需要移动作业，也可在支脚下方加装减振垫或移动轮组，但应复核皮带对中和整机稳定性。框架侧面保留较大开放空间，便于清理豆皮粉尘、检查皮带磨损以及更换轴承。

　　分离思路围绕进料密度差异展开。脱皮后的混合物包含完整豆粒、破碎子叶、种皮和少量石子，设备通过风道或分选通道利用悬浮速度差别进行分离；较重的豆粒和石子轨迹不同，轻质种皮被气流带走。配套夹具图纸关注除石工位的定位与夹持，使物料在进入分选区域前保持稳定流向，减少因料层厚薄不均造成的误分选。

　　外形边界方面，机组呈长条形布置，料斗位于一端上方，电机位于下方偏侧，手轮和操作件伸出在主轴端。布置现场时，上方需预留料斗加料和翻盖清理空间，出料侧应留出接料容器或输送设备位置，皮带轮外侧必须设置防护罩。进料高度、检修高度和电机拆装方向应在三维布局阶段同步校核，尤其要保证电机能够沿滑板方向退出，避免机架横梁阻挡张紧螺栓操作。

　　建模时需要重点控制主轴同轴度、轴承座安装面平行度、滚筒壳体与转子间隙以及皮带轮平面度。脱皮腔间隙过小会增大破碎率，过大则降低脱皮效率；风选通道的倾角和风量调节区应与产量匹配。整体结构不追求复杂自动化，而强调易制造、易清理、易调节，适合小型粮食加工设备的实际维护条件。
