农牧场饲草树叶切碎处理设备结构

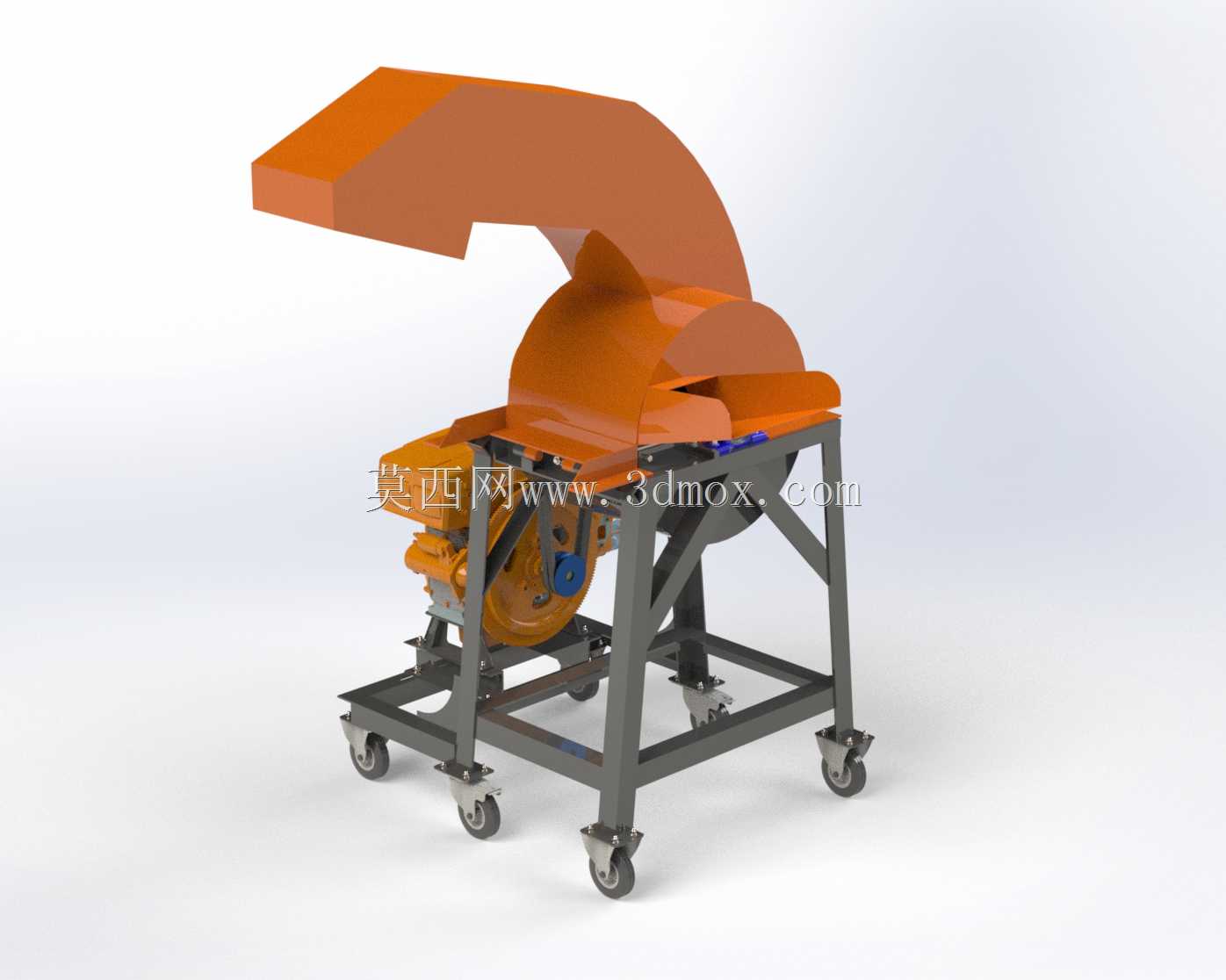

　　该切碎设备主要面向中小型牧场、家庭农场及山地农牧区的粗饲料预处理场景，用于将收集的鲜树叶、嫩枝条、田间杂草、作物藤蔓等物料切割成适合牲畜采食的短段碎料，处理后的碎料可直接投喂奶牛、山羊、绵羊等草食家畜，也可作为青贮拌料、干草配比的前置加工单元。设备整体采用立式机架承载布局，进料区设置在设备上部，操作人员可将成捆或散装的枝叶物料顺导向槽送入切割腔，内部旋转切刀在动力驱动下完成连续剪切，碎料经下部出料口排出，可直接接入集料袋、小型输送槽或人工接料筐，适配散养圈舍旁、饲料堆放区、田间临时加工点等多种作业位置。

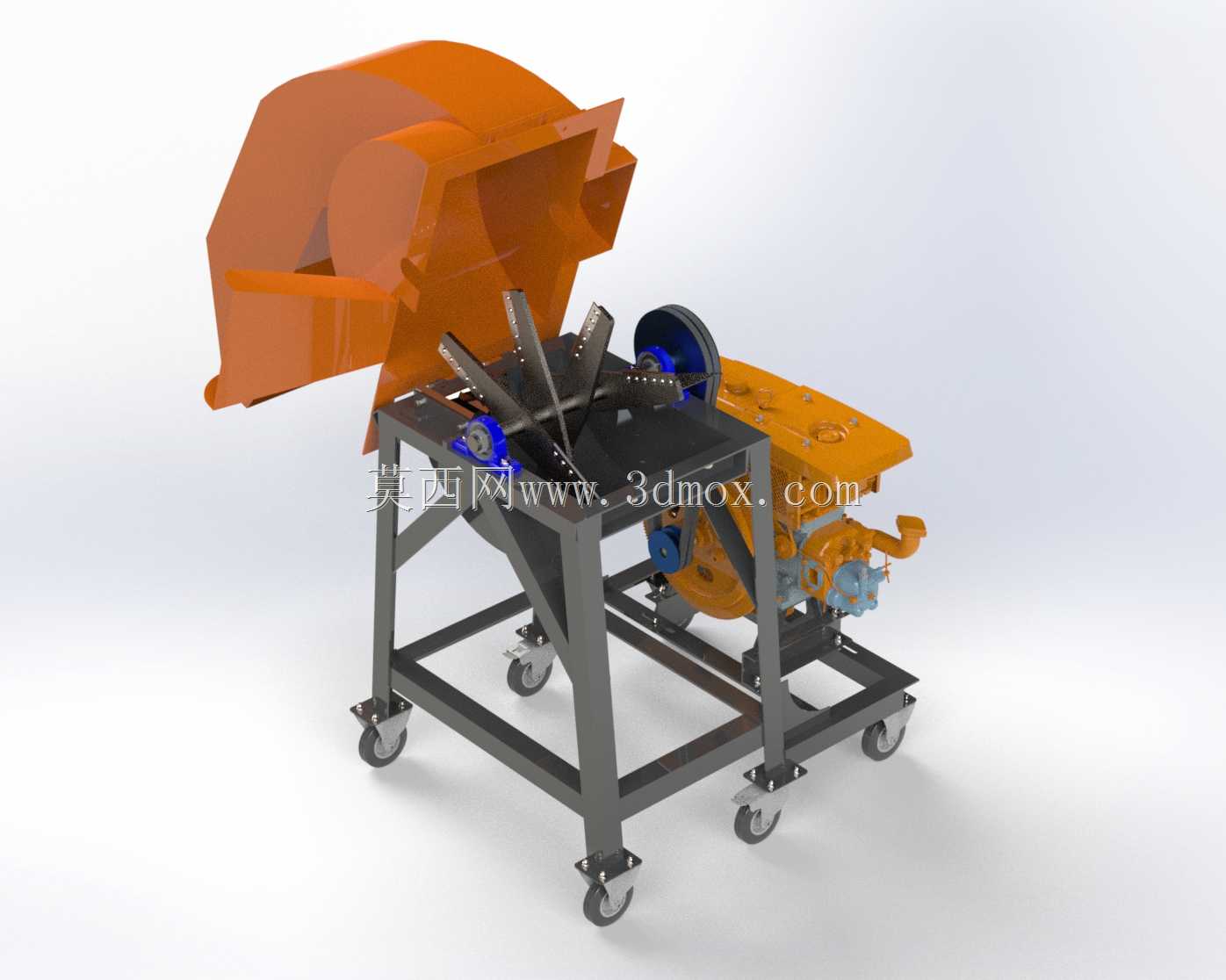

　　从结构设计思路来看，该机型优先兼顾移动作业与固定安装两类需求，机架采用型钢焊接框架，立柱与底部支撑脚形成稳定受力边界，切割工作腔居中布置，使动刀旋转产生的交变载荷尽量靠近机架重心，减少作业时的整机振动。进料通道设置倾斜导料面，物料依靠自重和人工推送即可进入切削区，避免水平长进料道带来的卡料、回带问题；切割腔外围设置防护壳体，将动刀、传动连接部位完全封闭，既防止碎叶飞溅，也避免操作人员肢体接触运动部件。动力安装位预留在机架侧部，可根据现场条件匹配电动机或小型内燃机，传动端通过带轮或联轴器与刀轴连接，维护时可单独拆卸护罩进行刀片检查和间隙调整。

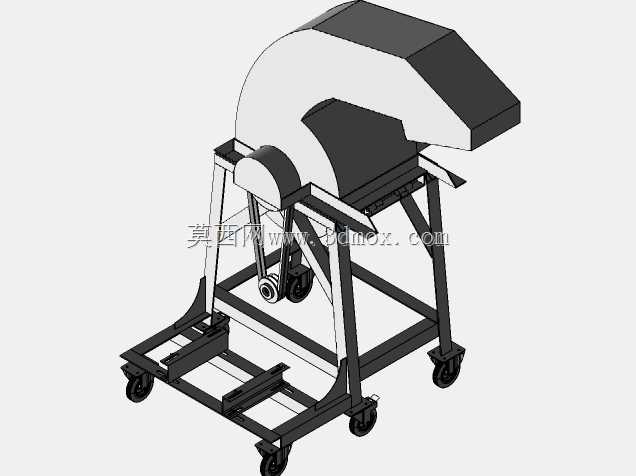

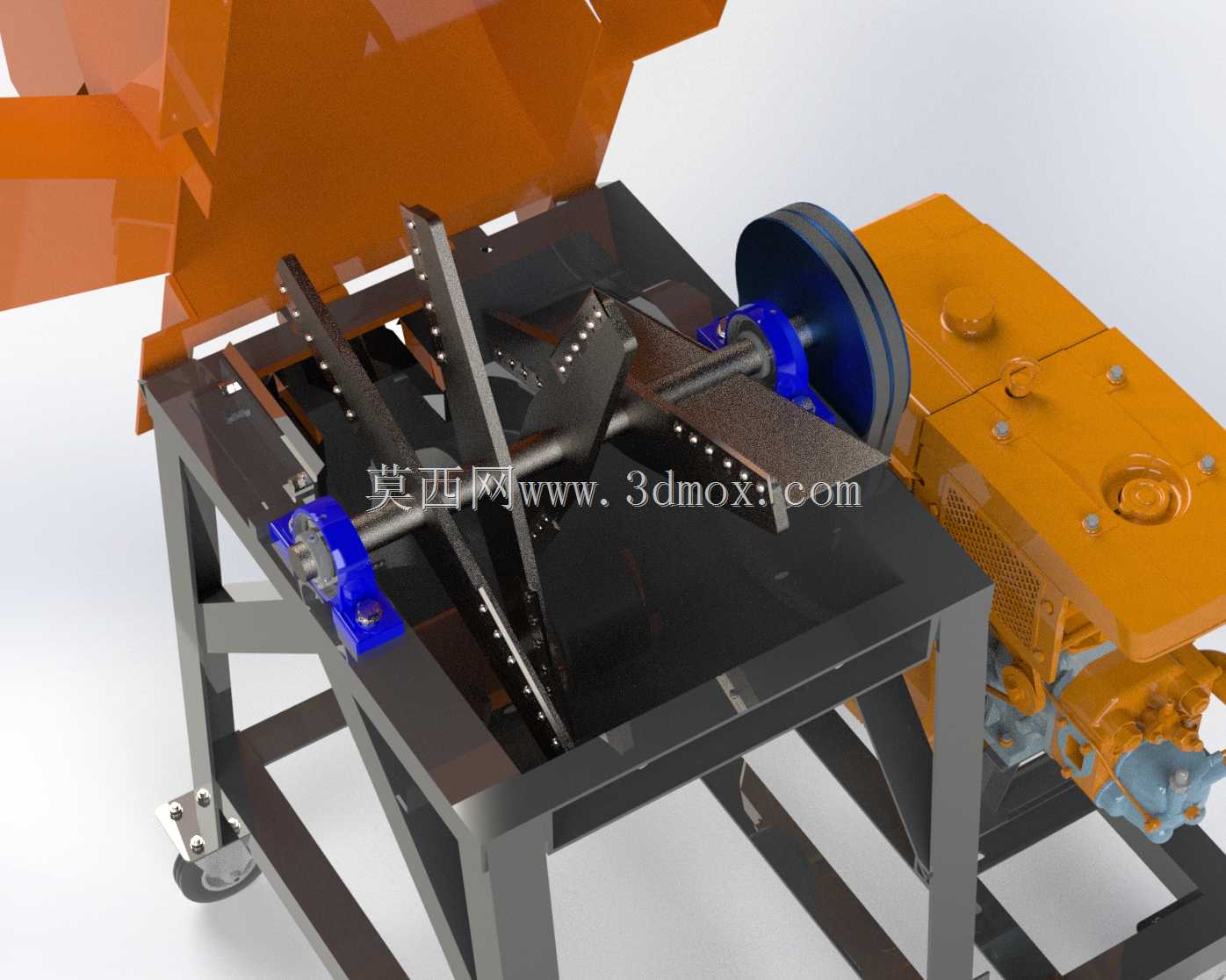

　　外形与安装边界方面，整机占地控制在小型机具范围内，底部支撑脚可通过膨胀螺栓固定在水泥地坪，也可加装行走轮在棚舍间转场；设备高度适配人工站立投料，进料口位置避开操作者正面切线方向，出料口离地高度预留接料容器空间。刀轴组件采用对称布置刀片，更换磨损刀片时可从检修口拆装，机架下部留出排料和清堵空间，日常清理残留碎草时无需整体拆解。该结构建模完整呈现了机架支撑、进料导向、切割腔、刀轴及出料路径的配合关系，可用于农牧机械课程设计、小型饲草加工设备选型参考以及同类切碎机具的结构改型验证。
