天然气管道控制阀体三通结构

　　该结构件面向天然气输送管路中的通断与流向控制场景，常见于城市燃气调压站、工业窑炉燃气管网、场站分支管线以及成套供气设备内部。主体采用三通式腔体布局，两个同轴大口径端承担主管道串联接入，侧向接口用于接入控制执行端、检测支路或旁通管路，使流体在进入腔体后可按工况完成直通、截断或分流。外形以圆筒形承压壳体为核心，两端设置加厚法兰连接边界，法兰端面保留均匀螺栓分布空间，安装时可直接与同压力等级管道法兰对合，侧向接口同样采用法兰式搭接结构，便于执行机构或盲盖装配。建模过程中优先保证内腔流道连续顺滑，主通道与侧口交汇处做圆角过渡，减少气流在变向位置产生的涡流压损，也避免尖角造成应力集中。壳体外壁设置局部加强凸台与标识平面，

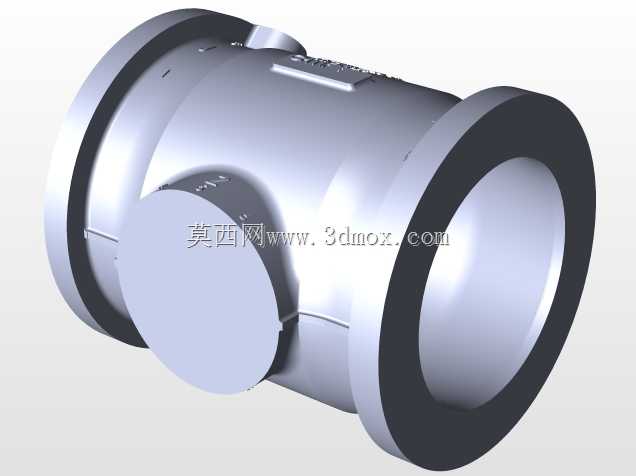

　　既为铸造或机加工阶段提供装夹基准，也可用于标注流向、规格和检修信息。两端法兰厚度明显大于筒壁，能够承担螺栓预紧力和管道轴向载荷；筒身与法兰衔接处采用渐变壁厚，降低焊接或成型后热变形风险。侧向管口周围的凸缘承担密封压紧载荷，其外径和螺栓孔位置需要与配套执行器、阀盖或盲板保持一致。设计时需把安装边界纳入管路布置：主通道两端法兰外圆决定周边扳手和螺栓操作空间，侧向接口上方要预留执行机构安装、维护和手动操作距离，壳体底部还应考虑支撑或吊架承载位置。对于燃气工况，腔体内部不能存在容易积留杂质的突变凹槽，密封面区域要保持足够平面度和加工余量；流道口径与法兰通径保持匹配，避免节流造成异常噪声。三维结构完整呈现了外部法兰、筒身、侧口和加强特征，可用于管路干涉检查、安装空间校核、阀盖匹配以及铸造毛坯和加工工装的前期设计。
