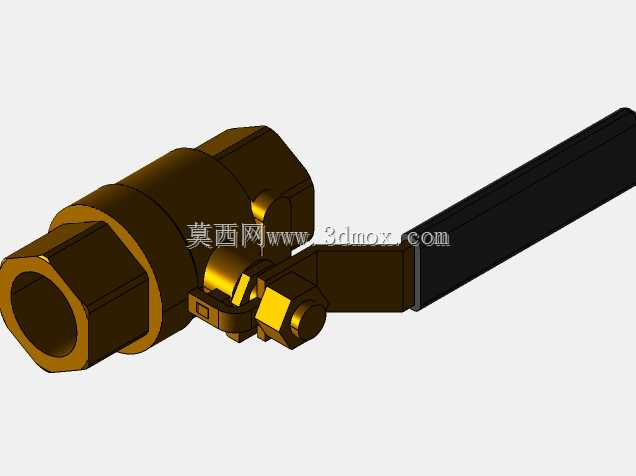

黄铜内螺纹手动球阀带加长操作手柄

　　这款黄铜材质手动球阀主要面向民用给排水、低压流体输送、小型液压回路以及设备外接管路的通断控制场景，在暖通管路、净水设备、小型工业试验台、机床冷却供液支路中都有大量应用，核心作用是通过90度旋转阀芯实现管路介质的全开与全关，相比闸阀、截止阀，它的启闭行程更短，操作力矩小，全开状态下流道几乎无额外节流阻力，介质流经阀腔的压力损失极低，也不容易在阀座位置残留淤积杂质。

　　从结构设计逻辑来看，整体采用一体式锻造黄铜阀体，两端加工标准内螺纹接口，现场安装时直接和同规格外螺纹管路旋合即可，不需要额外搭配焊接法兰，拆装维护效率很高，也适配狭小的设备内部安装空间。阀芯采用通孔式球体结构，密封副为贴合球面的弹性阀座，扳动手柄带动阀杆旋转90度即可完成启闭，手柄做了加长杠杆设计，即便阀腔两侧存在一定压差，操作人员也不需要借助额外工具就能轻松扳动，手柄表面做了防滑平直造型，同时手柄的朝向可以直接直观反馈阀门当前启闭状态：手柄和管路轴向平行时为全开，垂直管路时为全关，现场巡检人员不需要额外拆解就能快速判断阀门工位。

　　建模过程采用自顶向下的装配设计思路，先在顶层骨架中定义两端接口的同轴度基准、阀杆旋转轴线、手柄摆动的运动包络边界，再依次拆分阀体、球体、阀座、阀杆、压盖、操作手柄各个子零件，各零件的配合间隙、密封压缩量都在骨架中提前预留，避免后续装配出现干涉。安装边界层面，两端内螺纹接口的轴向长度、阀体六角拧动位的对边尺寸都严格对应常规管螺纹安装标准，扳手操作空间预留充足，加长手柄的摆动半径在建模时已经完整校核，手柄旋转90度的全程不会和周边管路、设备壁面发生碰撞，阀杆伸出端的压盖结构既可以约束阀杆轴向窜动，也能压紧密封填料避免介质从杆部外泄，整体结构紧凑，没有多余的突出结构，非常适合嵌入到紧凑的流体设备总成中作为通断控制元件使用。
