带径向销孔的环形转向连接衬套

　　该零件呈现为短圆筒状环形结构，主体由同轴的外圆柱面、内圆柱面和两端环形端面构成，壁厚均匀，轴向高度与外径比例接近，适合作为小型回转机构中的定位、支承或连接环节使用。内孔形成主要装配通道，可套入轴颈、管段或配合柱面；外圆提供稳定的承载轮廓，两端面则可作为轴向贴合基准。在实际设备中，这类构件常见于转向联动、铰接支承、限位套筒以及轻载传动节点，能够承担径向约束、周向定位和辅助传力的作用。

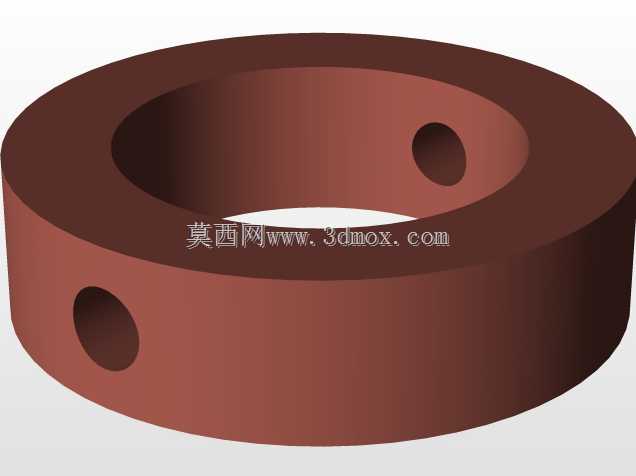

　　结构上最明显的特征是筒壁上分布的径向圆孔。孔道由外壁贯通至内腔，轴线垂直于零件中心轴，可用于穿装销钉、紧定螺钉、润滑管路或小型锁定件。两个孔位在圆周方向错开布置，使装配时能够从不同角度完成固定，避免单一锁紧点失效后发生相对转动。孔口与圆柱面相交形成相贯边界，建模时需要保证孔轴线与主轴线的空间垂直关系，并控制孔边到端面的距离，防止锁紧区域过于靠近端部而削弱环形截面。

　　从设计思路看，环形本体优先保证同轴度和接触面积。内孔与被配合件之间可采用间隙配合或过渡配合，外径则根据安装空间确定；当零件用于转向连接时，内孔需要承受反复摆动带来的接触压力，因此壁厚不能过薄，端面也应保留足够承压宽度。径向孔的直径不宜超过筒壁局部宽度的合理范围，孔径过大将在孔周形成明显应力集中，尤其在受侧向销钉挤压时，孔壁两侧容易成为薄弱区。若用于频繁转动场景，可在内孔或销孔处增加衬套、油槽或倒角引导，以改善装配性并降低磨损。

　　安装边界方面，零件的轴向高度决定了它在相邻部件之间占据的直线空间，两端面应与配合件端面保持平行；外圆直径决定外部避让范围，周边壳体或连杆不得与外圆柱面发生干涉。内孔直径是核心装配尺寸，需与轴或柱件的公差、表面粗糙度共同考虑。径向孔的位置角度、孔中心到端面的距离以及孔之间的相位差，都会影响销钉穿装和工具操作空间。装配时，销件从外侧进入后穿过筒壁并抵达内孔配合区，若承担锁紧功能，应保证销件端部与被固定件之间具有可靠接触；若仅作为防转结构，则需关注剪切面强度。

　　三维建模过程中，可先通过旋转特征生成环形基体，再以基准平面定位径向孔，使用切除特征完成贯通孔。模型应保留外圆、内孔、端面和孔道之间的清晰几何关系，便于后续进行干涉检查、工程图尺寸标注和装配验证。对于需要加工的场景，端面倒角、孔口去锐和壁厚校核都应在结构设计阶段同步考虑，使该环形件既能满足转向节点的装配要求，也能在有限空间内保持足够的刚度与维修便利性。
