卧式工业驱动电机外壳装配结构

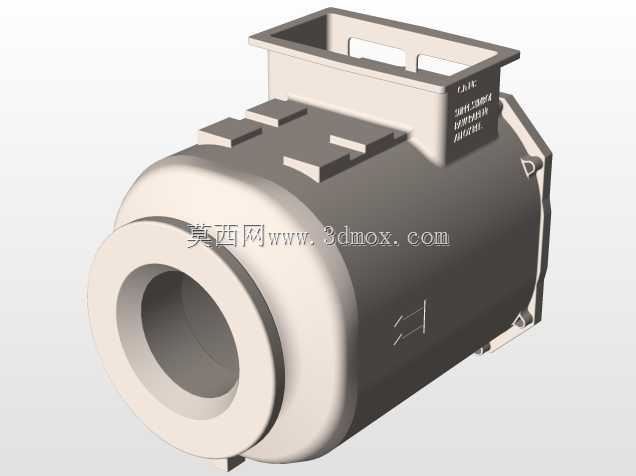

　　这套卧式工业驱动电机的壳体装配结构，面向常规工业动力输出场景搭建，整体采用圆筒形主腔体搭配顶部方形接线盒的经典布局，主腔体前端预留大口径同轴通孔，用于转子轴系穿出、端盖定位以及与负载侧传动部件对接，腔体尾部设置带安装孔位的法兰端结构，可匹配后端盖完成转子尾部轴承的限位封装。从实际产线应用来看，这类壳体结构广泛适配风机、水泵、输送线辊道、小型机床主轴辅传等常规工业驱动工位，安装时依托壳体底部的支撑贴合面完成整机固定，轴向输出端可直接对接联轴器、带轮或者链轮，将电磁转矩传递至负载端。

　　建模过程中优先还原壳体的铸造工艺特征：主筒外壁分布多组凸起散热筋，沿筒体轴向错落布置，既增大壳体与空气的接触面积，强化电机运行时内部绕组热量的向外散出，也通过筋条结构提升薄壁筒体的整体刚性，避免电机启停、负载冲击时壳体出现形变。顶部的方形接线盒为独立凸起腔体，盒体顶部开设敞口预留接线端子安装空间，侧面与主筒体内部连通，供电线缆可从盒体引入后直接接入定子绕组接线端，盒体侧壁预留的标识刻位可标注接线相序、电压等级等运维标识，现场接线、检修时无需拆解主电机端盖，仅打开接线盒盖板即可完成线路核验与改接。

　　结构设计上充分考虑安装边界约束：主筒体的轴向长度、前端法兰的外径、接线盒的顶部凸起高度都做了协同校核，卧式摆放时底部支撑面的跨度匹配整机重心分布，运行时的振动可通过支撑面均匀传递至设备机架，避免局部应力集中。前端大口径筒沿做加厚凸台处理，端盖装配时的止口配合面预留足够的配合宽度，保证端盖与主腔体的同轴度，进而支撑转子两端轴承保持合理的同轴公差，减少转子高速转动时的扫膛风险。壳体侧壁预留的箭头标识位用于标注转子转向，现场调试时可直接对照标识核验电机转向是否匹配负载要求，无需额外粘贴标识件。

　　建模时各装配特征都做了实体化还原：散热筋与主筒体为一体化铸造结构，接线盒与主筒体的衔接处做圆角过渡，避免铸造过程中出现应力开裂，所有安装孔位、对接止口的位置都按照常规工业电机的通用安装尺寸排布，结构工程师可直接在此基础上细化内部定子、转子、轴承端盖的配套设计，也可作为设备选型阶段的空间干涉校核参照，提前确认电机在整机设备里的安装空间、走线空间以及维护操作空间。
