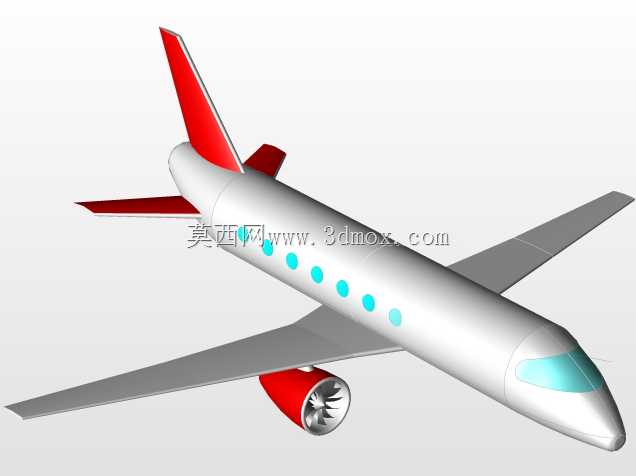

翠鸟涂装民用支线客机整机结构

　　该三维整机数模围绕短程支线民用客机的外观与核心结构搭建，覆盖机身、机翼、尾翼、动力短舱、起落架等全部关键部件，可直接用于航空科普展示、飞行器结构教学、民航场景仿真以及整机装配干涉校验场景。建模阶段先以机身轴线为基准搭建全机坐标体系，机身采用细长旋成体布局，机头设置圆润整流罩，客舱段沿轴向均匀排布舷窗，尾部逐步收窄对接尾翼安装面，整体截面沿轴向平滑过渡，既降低亚音速巡航阶段的压差阻力，也为内部客舱布置、行李舱预留连续空间。下单翼采用后掠翼型，翼根与机身下部承力框对接，翼下预留发动机吊挂安装接口，机翼后缘布置可活动舵面分区，襟翼、副翼的安装边界在数模中完整保留，起降阶段增升与滚转操控的结构逻辑清晰可辨。尾翼采用常规垂尾加平尾布局，

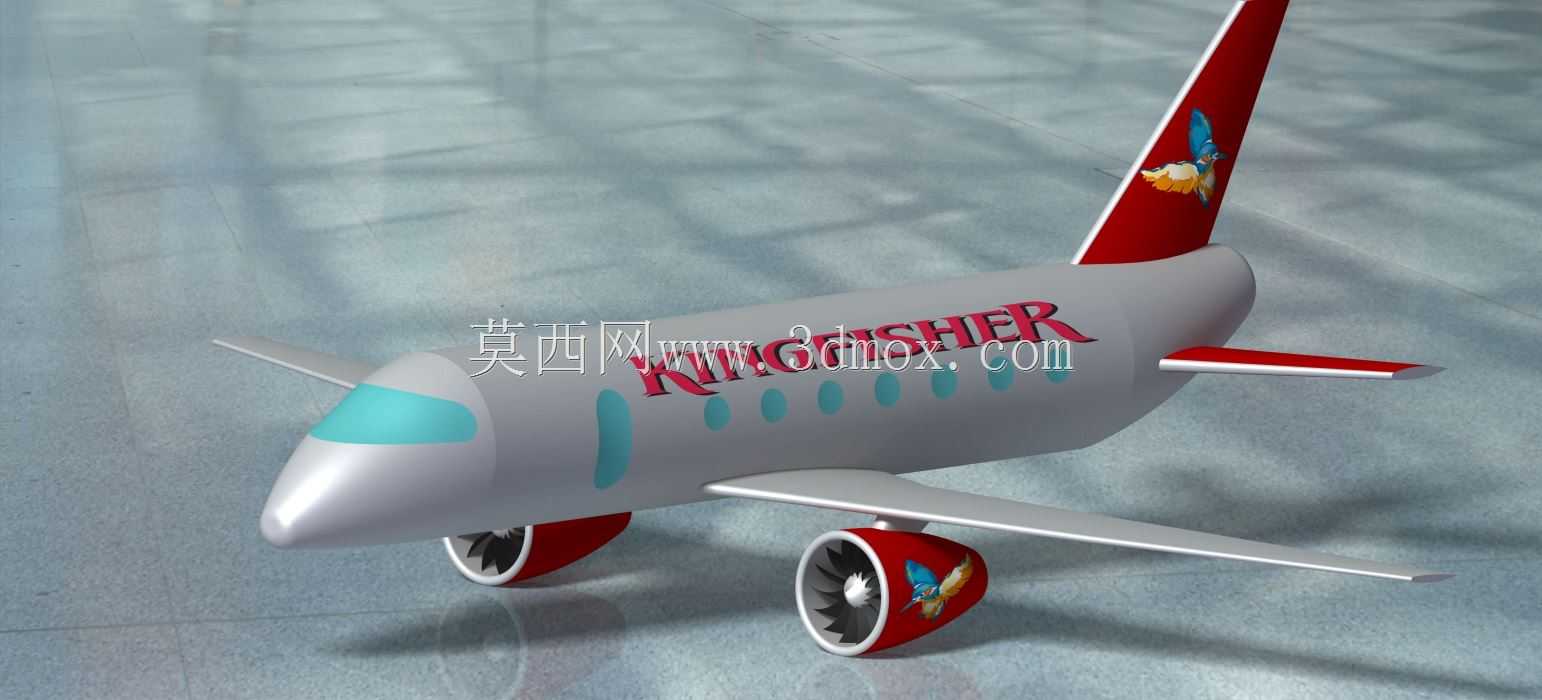

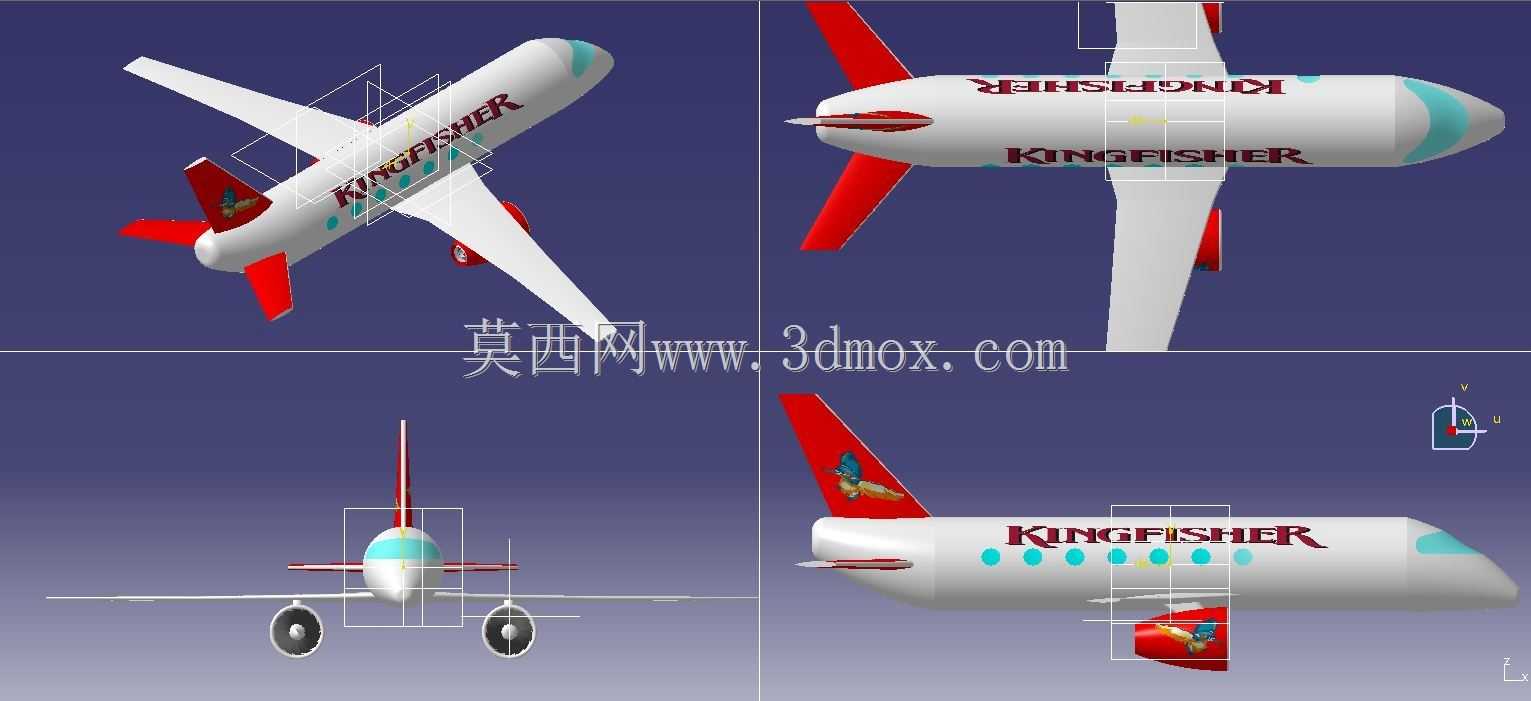

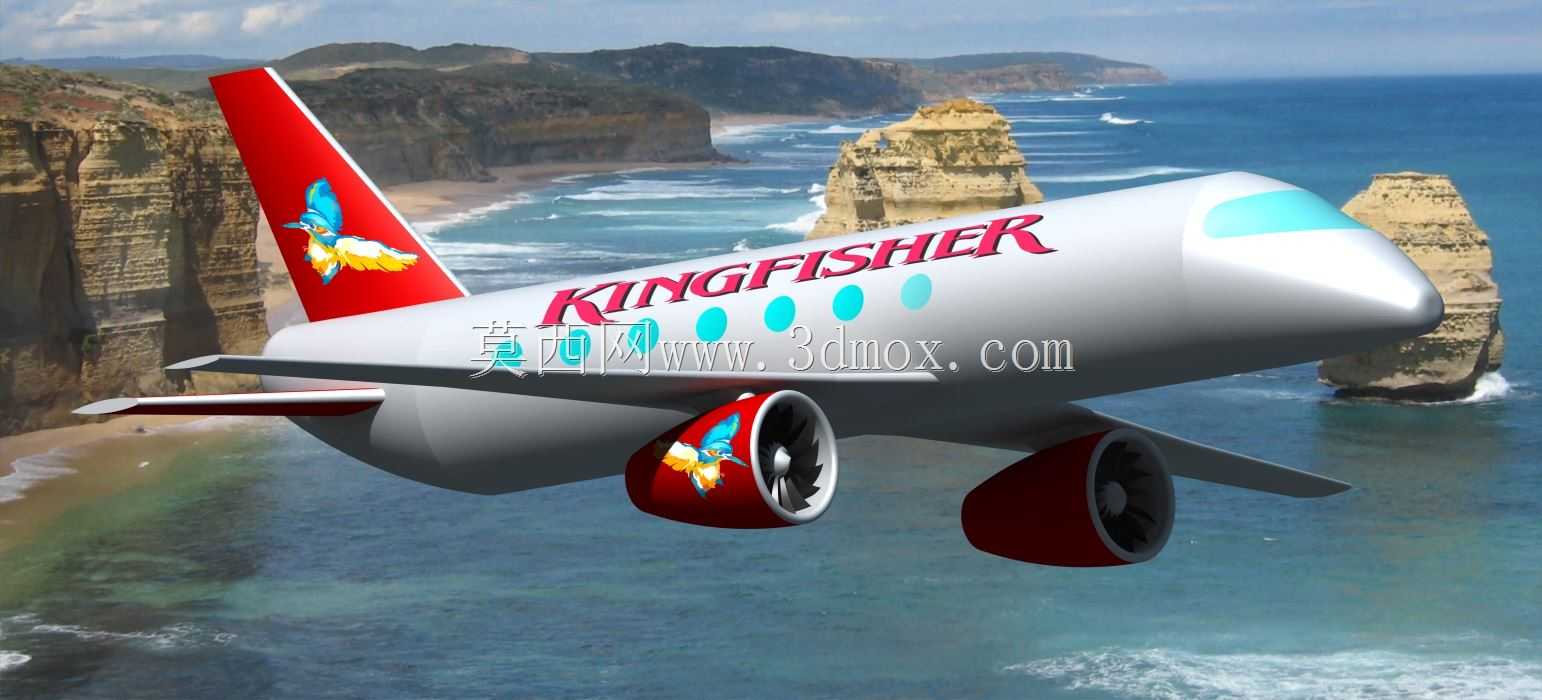

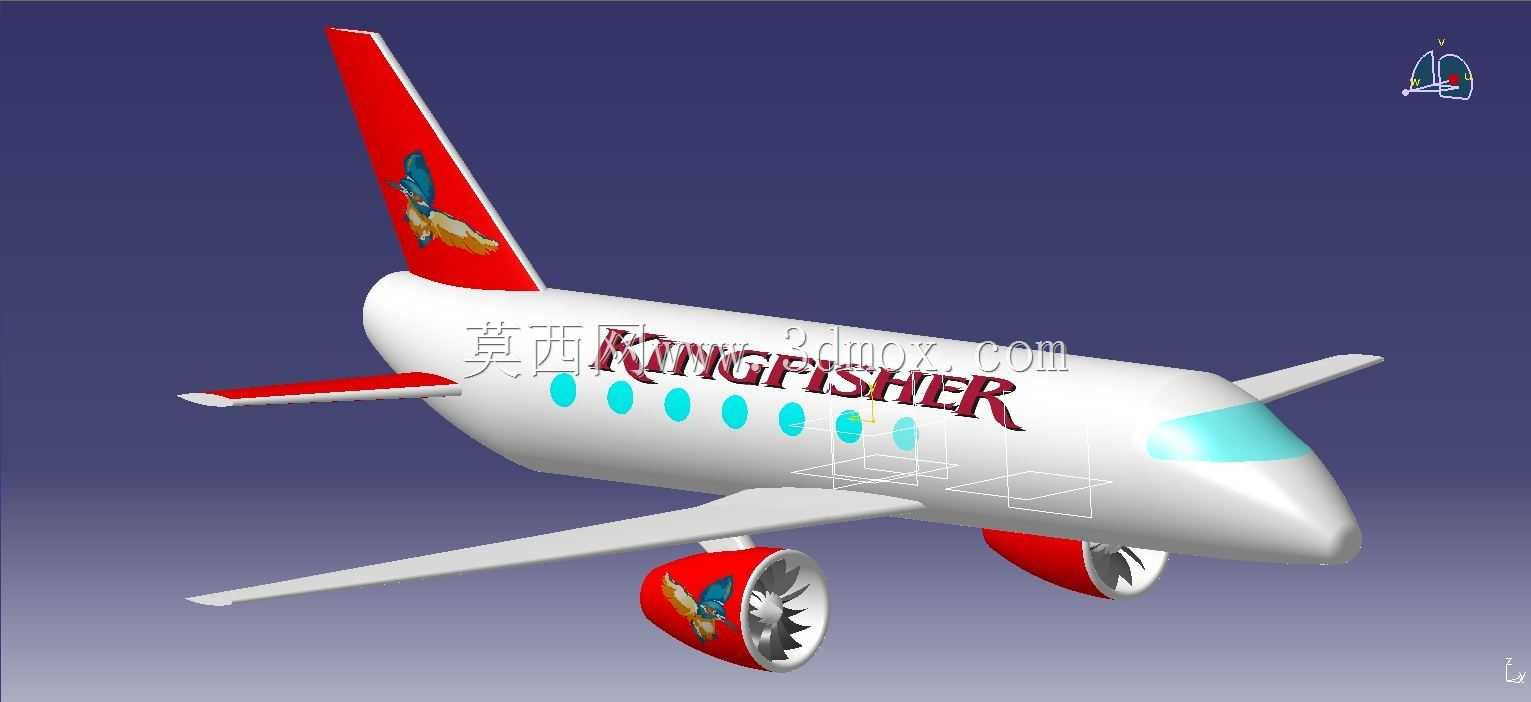

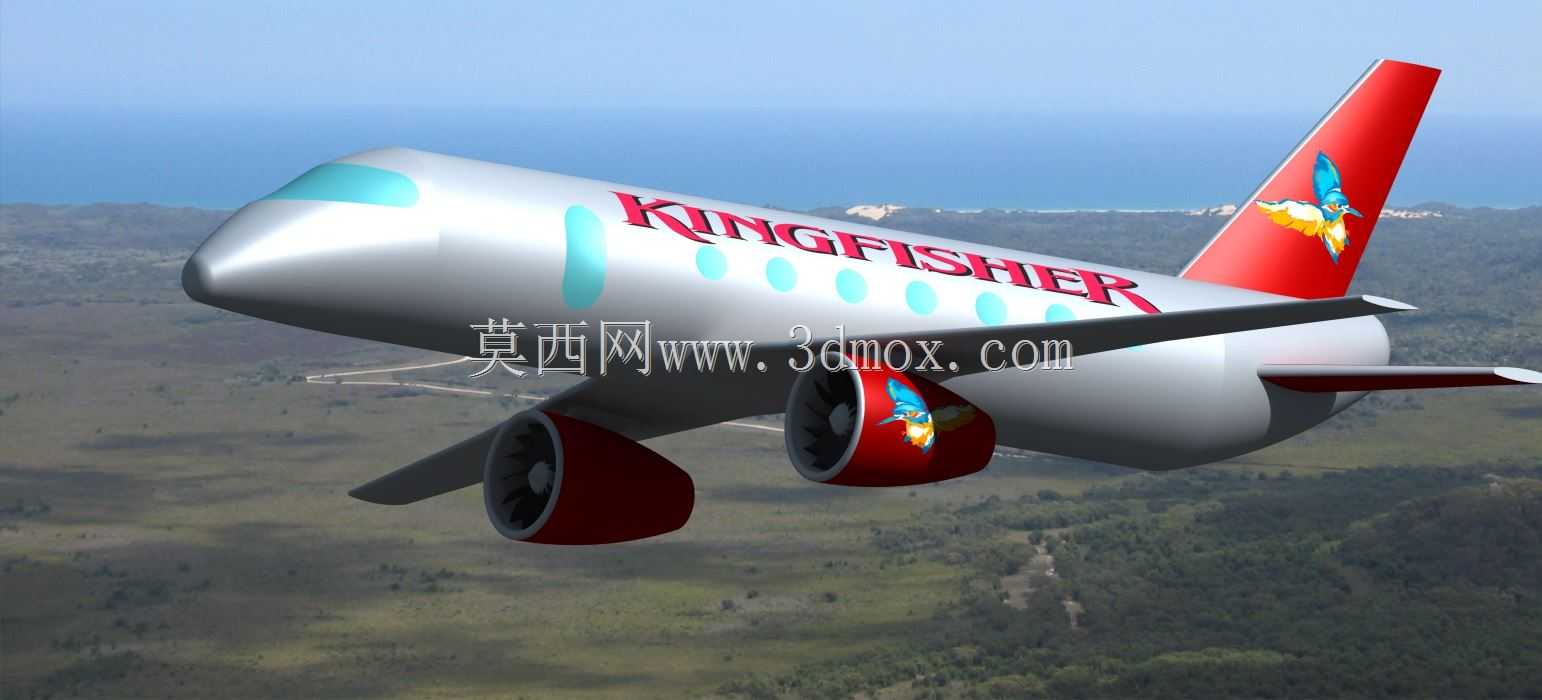

　　垂尾垂直固定于机身尾端，平尾左右对称安装在垂尾根部两侧，舵面转动间隙、翼面与机身的避让距离均按照实际装配要求预留，避免飞行操控过程中出现运动干涉。翼下吊挂的涡扇发动机短舱外形完整，进气道、整流罩、尾喷口的轮廓连续顺滑，吊挂接头与机翼主梁的连接位置做了结构强化示意，匹配支线客机常用动力单元的安装尺寸。前三点式起落架分别布置在机头下方与机翼根部内侧，机轮、减震支柱、收放机构的外形与运动行程均有体现，收放路径与机身、机翼内部舱室的边界完全避让，地面滑跑、停机状态下整机重心落在主起落架与前起落架构成的支撑区间内，满足地面稳定性要求。整机外表面覆盖翠鸟航空专属涂装，机身侧面品牌标识、尾翼图案、舷窗配色均还原实机效果，数模中各部件拆分层级清晰，设计人员可基于该模型快速调整翼展、机身长度等核心参数，验证不同改型的气动布局边界，也可直接导入渲染环境生成机场运营、飞行姿态的可视化素材，为航空类产品展示、结构方案评审提供完整的三维载体。
