曲面造型民航客机机身结构设计

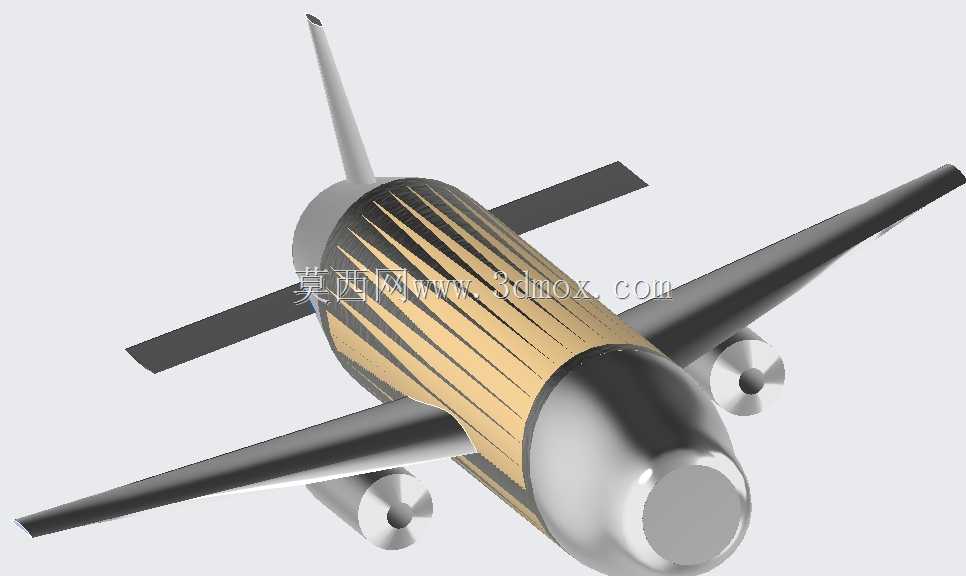

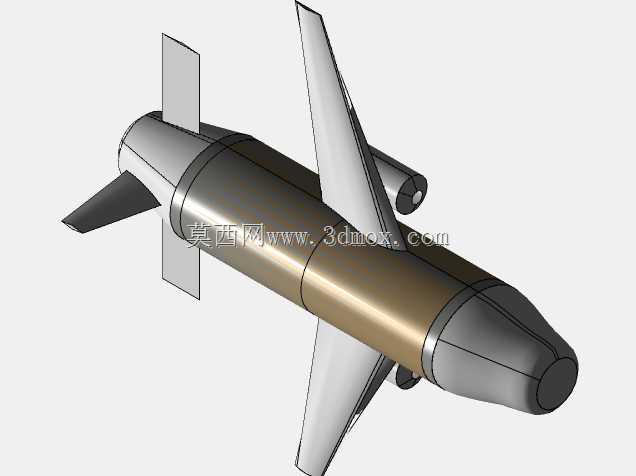

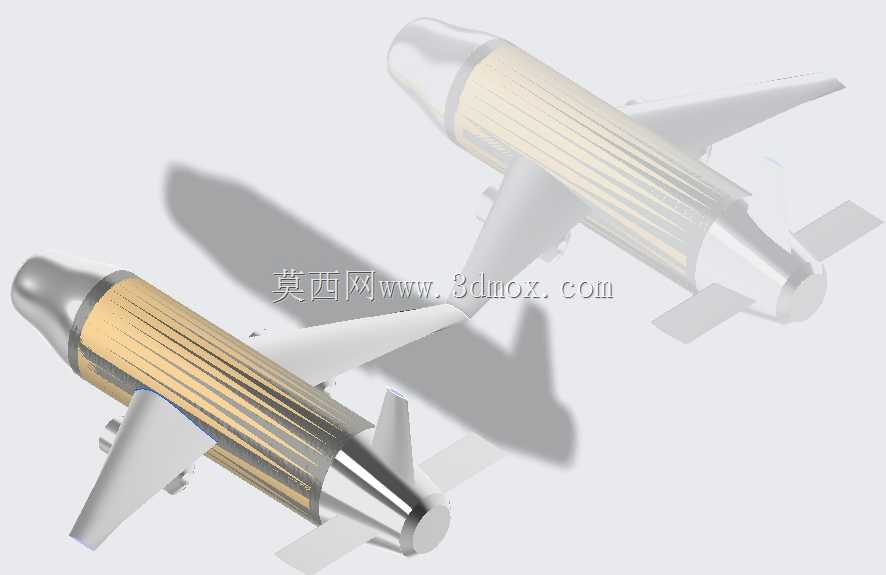

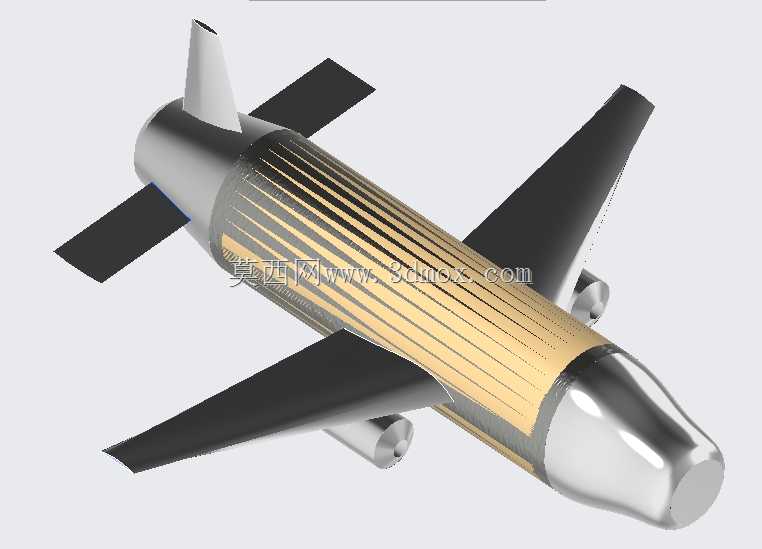

　　这套航空飞行器结构方案围绕民用客运飞机的整机外形展开，采用曲面连续建模思路完成机身、机翼、尾翼与动力短舱的一体化构型搭建，可用于航空概念展示、外形方案评审、结构教学演示以及气动布局初期校核场景。整机未按真实民航机型等比例缩放，核心设计重心放在机身曲面的顺滑过渡逻辑上，机头采用钝圆流线型锥面构型，从雷达罩位置向后逐步平滑扩张至等直机身段，曲面曲率沿航向连续变化，避免出现阶跃折角，能够直观体现跨音速飞行阶段降低压差阻力的外形设计原则。机身中段设置纵向条状示意结构，用于表达蒙皮分块与长桁布置的对应关系，帮助结构设计人员理解机身半硬壳式布局中蒙皮、长桁、框的承载分工：纵向构件传递弯矩引起的轴向拉压载荷，环形框维持机身截面形状，蒙皮同时参与承受剪切与局部气动载荷。

　　机翼采用后掠下单翼布局，翼根与机身下部曲面做融合过渡，翼尖带有小幅上反特征，后掠角设计可有效提升高亚音速飞行时的临界马赫数，推迟激波产生；机翼下方吊挂两台涡扇发动机短舱，短舱通过吊挂支架与翼下结构连接，安装位置需预留足够的离地间隙，同时避开机翼前缘气动干扰区，短舱外形同样采用流线型回转曲面，进气口钝圆、尾喷口逐步收敛，匹配发动机进排气的流道需求。尾翼由垂直安定面与水平安定面组成，垂尾后掠布置于机身尾部上方，平尾对称安装在垂尾根部两侧，尾翼构型需保证飞机在全飞行包线内的纵向与航向静稳定性，舵面偏转预留的运动间隙在外形建模阶段同步做了边界避让。

　　从安装边界来看，整机各部件的对接位置均做了曲面匹配处理，翼身融合处、尾翼与机身对接段、发动机吊挂与机翼连接区都不存在曲面干涉，参数化特征保留了机身截面直径、机翼后掠角、尾翼安装位置的调整入口，后续可根据不同吨位级客机的设计需求修改外形参数，快速衍生出不同布局的方案模型。建模过程中优先保证G2连续曲面质量，分面逻辑贴合航空工业中外形数模的搭建习惯，既可以作为曲面建模练习的典型案例，也能为航空爱好者、初级结构工程师理解客机总体布局提供直观的三维参照，把抽象的气动外形要求、结构布置逻辑转化为可直接观察的实体构型。
