多U型紧凑型节能荧光照明灯具结构

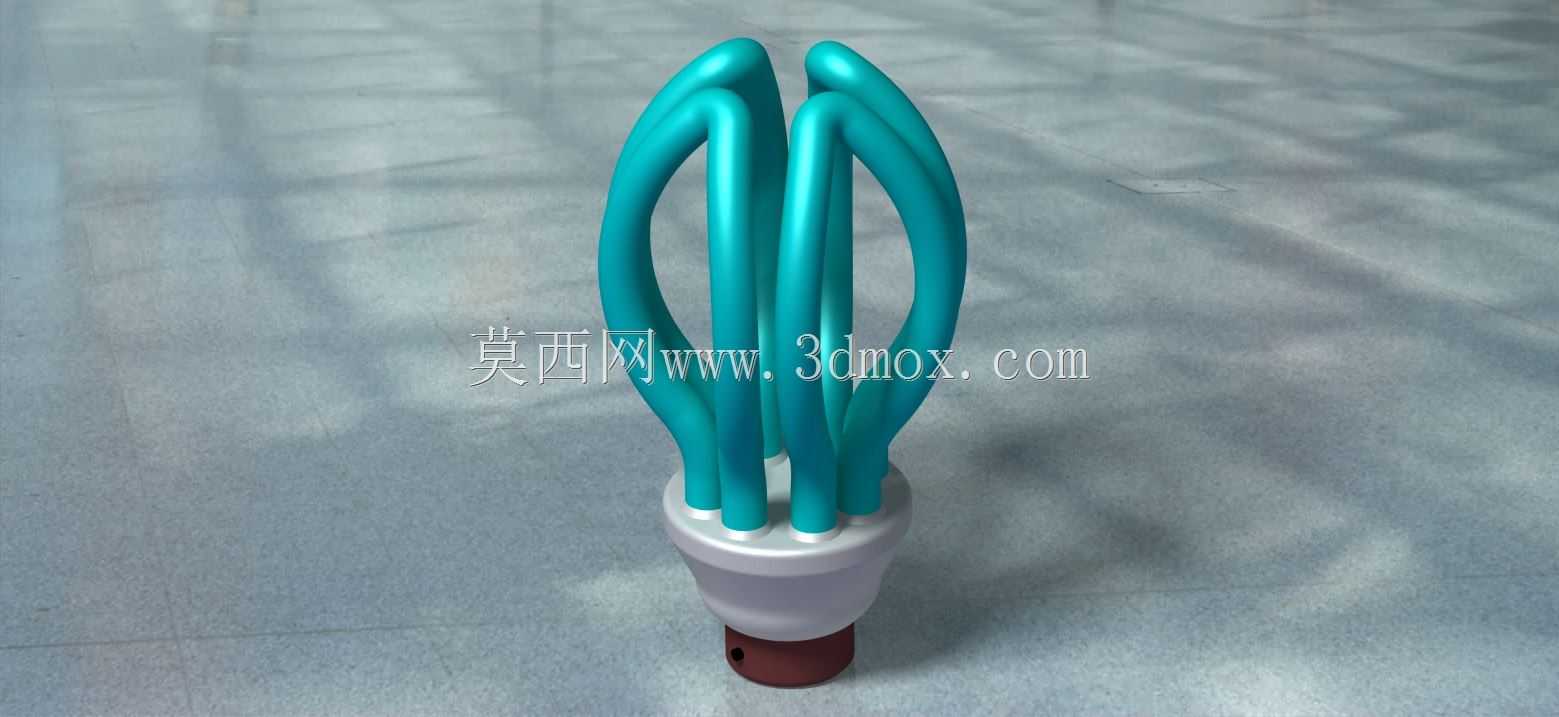

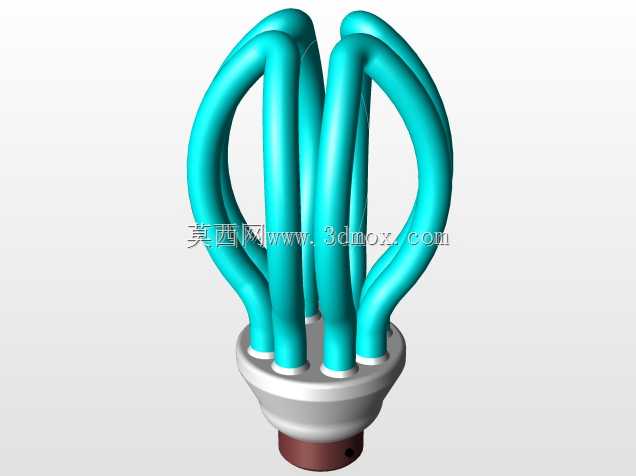

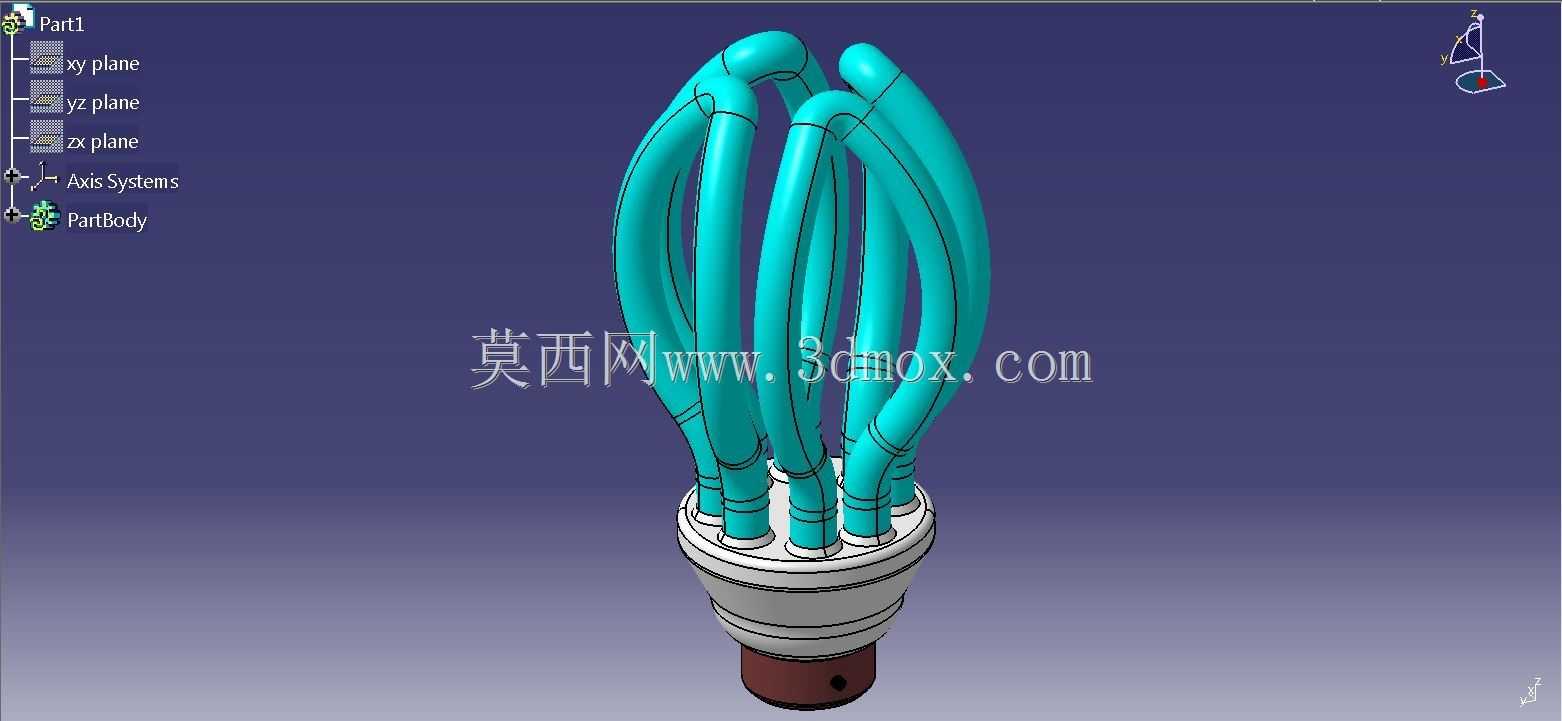

　　这套紧凑型荧光灯结构围绕小空间高照度需求展开，灯管采用多组并列U形弯折布局，把较长的荧光放电通道压缩在有限高度范围内，相比传统直管荧光灯显著缩小占用体积，适合嵌入筒灯、台灯、厨卫吸顶灯以及工业辅助照明点位。灯管根部统一汇入白色灯座过渡段，下方衔接标准螺口灯头，可直接匹配常见E27灯座，更换时不需要改动原有线路。建模时先确定灯头外径与螺纹配合边界，再向上布置灯座锥度过渡面，保证塑料或陶瓷基座能够包覆镇流相关安装空间，同时让多根玻璃灯管的根部保持均匀间距，避免弯折处相互干涉。U形管顶部圆弧半径需要兼顾玻璃弯制工艺，半径过小会造成管壁褶皱或荧光粉层开裂，半径过大则会增加整体外形宽度。各灯管之间预留散热间隙，工作时热量可沿管间空隙向上散出，

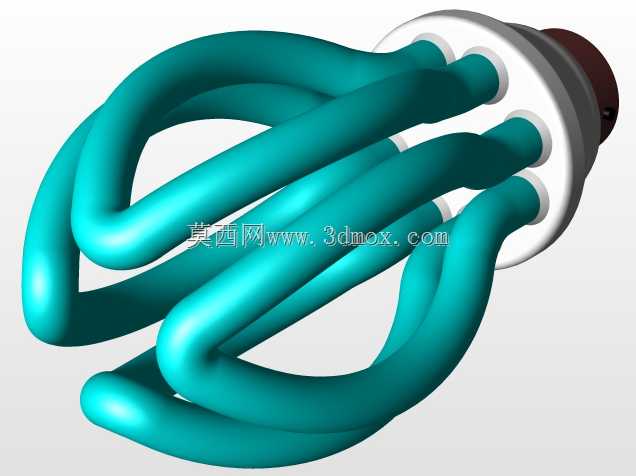

　　降低局部温升对灯座材料的影响。灯头端部设置触点与绝缘段，螺口金属外壳承担机械固定与电气连接作用，模型中对螺纹起止位置、绝缘环厚度和底端触点高度均按装配关系表达，便于检查灯头旋入灯座后的轴向限位。灯座外轮廓采用下窄上宽的阶梯锥面，既承接多根灯管的密封固定，也为内部启辉或电子元件留出容纳区域。在灯具选型阶段，结构工程师可依据该模型核对灯罩内部净空：重点关注灯管最大外径、顶部圆弧最高点、灯头旋入长度以及整灯重心位置，防止长灯管在封闭灯罩内触碰反光罩或影响通风。多U形管路的空间排布还关系到光分布，并列管体能够形成近似面状发光效果，减少单根直管造成的明暗条纹。建模过程中对弯管中心线进行对称约束，保证四组管路在圆周方向均匀分布，装配后外观整齐，

　　也利于自动化产线注胶、固定和老化工位的夹具定位。灯头与灯座结合处保留台阶面，可作为涂胶或压装的定位基准；灯管插入基座的深度一致，能降低偏心导致的应力集中。对于需要做热分析的场景，可直接沿用管壁、内腔和灯头实体划分网格，评估连续点亮时基座附近温度是否超出材料耐温范围。整体结构没有复杂传动部件，核心在于玻璃弯管工艺可行性、灯头互换性、紧凑空间内的散热以及装配基准统一，适合作为照明产品结构设计、灯具干涉检查和小空间照明方案验证的三维参照。
