双层板式汽车改装尾翼结构设计

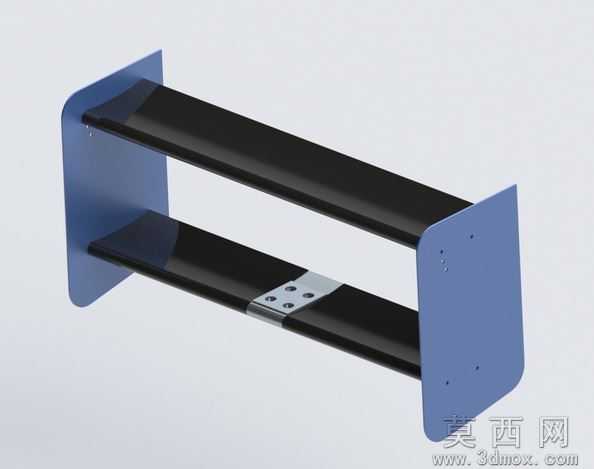

本作品为汽车改装用双层板式尾翼三维建模成果，建模阶段以空气动力学改装需求为核心设计逻辑，首先确定尾翼的整体外廓尺寸，匹配常规家用轿车、改装跑车的尾部安装跨度，采用上下双层平行翼板的结构布局，相较于单层尾翼可在相同安装空间内获得更优的下压力输出区间，适配不同车速下的气流梳理需求。建模过程中先绘制翼板的截面草图，翼板采用带微小迎角的流线型截面，边缘做圆弧过渡处理，避免尖锐棱角带来的气流剥离问题，上下两层翼板保持平行间距，中间通过金属质感的连接支架完成固定，连接支架上预留规则排列的安装孔位，用于翼板与支架间的螺栓锁附，保证连接结构的稳定性，可承受车辆高速行驶时的气流冲击。两侧的支撑端板采用带圆角的矩形板式结构，端板表面预留多组安装定位孔，既可以阻挡翼板两端的气流绕流降低翼片工作效率，也作为整个尾翼与车辆后备箱盖连接的承载结构，端板与翼板的连接位置做贴合处理，保证装配间隙均匀。材质渲染阶段，上下翼面采用亮面黑色烤漆材质，模拟改装件常用的碳纤维纹理或亮黑烤漆的视觉效果，表面设置轻微的反光属性还原漆面质感；中间连接支架采用哑光金属银材质，模拟铝合金连接件的金属质感，表面做细微的磨砂纹理处理；两侧端板采用哑光金属蓝材质，与黑色翼板形成鲜明的视觉对比，突出改装件的外观辨识度。整体结构设计兼顾空气动力学性能与外观装饰属性，所有安装孔位的位置、尺寸均按照通用改装件的安装标准设定，可直接用于改装方案的效果展示、3D打印样件验证或者改装配件的开模生产参考，建模过程中对所有棱角做倒钝处理，避免应力集中问题，同时还原真实改装尾翼的装配逻辑，各部件之间的连接关系清晰，无干涉问题，可完成虚拟装配验证，也可导出不同格式用于渲染展示、工程分析等后续场景。
