双端铰接式连接固定支座结构

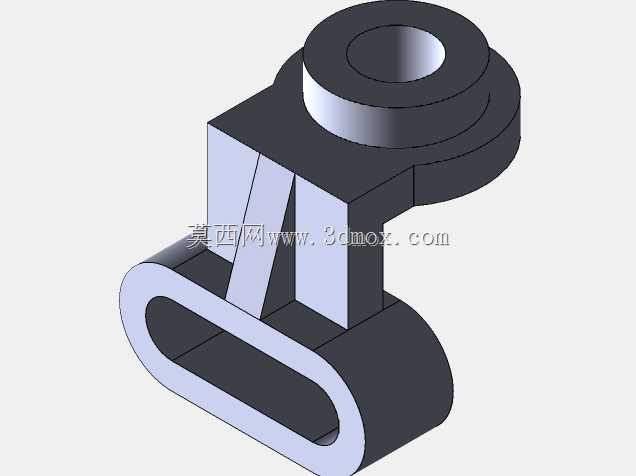

　　该连接件属于典型的双端铰接式固定支座，整体由上部同轴圆柱轴套、中部立板支撑段与下部长圆槽铰接环三部分构成，在各类需要实现两点铰接、允许小角度相对摆动的机械装配场景中承担连接定位与载荷传递作用。这类结构常见于连杆机构的中间转接节点、设备舱门的限位支撑臂、工装夹具的浮动连接端以及小型自动化设备的摆臂铰接位置：上端圆孔用于穿入固定销轴，将支座整体锁定在设备基体的安装柱上，下端长圆形开槽则可穿过铰接销，与被连接的摆杆、拉杆或活动门板形成回转副，长槽的预留间隙既可以补偿装配时的孔位同轴度误差，也能在工作过程中允许被连接件沿槽长方向产生少量位移，避免刚性连接在受冲击载荷时出现应力集中断裂。

　　从结构受力逻辑来看，中部采用两块平行立板承接上下两端的载荷，而非实心整板设计，一方面在保证立板截面抗弯模量足够的前提下大幅削减了零件整体重量，减少铰接运动时的转动惯量，让摆臂动作更轻灵；另一方面两立板之间留出的空腔可作为装配避让空间，供下端铰接销的锁紧螺母、开口销等紧固件容纳，也能在工作时容纳少量润滑脂留存，延长铰接副的磨损寿命。上端轴套做了加厚凸缘设计，凸缘的外径大于下方立板的宽度，销轴穿入后轴套的端面可与对接件的安装面形成大面积贴合，承压面积更大，单位面积接触压应力更低，长期往复摆动下不易出现孔口压塌变形。下端长圆铰接环采用等截面闭环结构，环体的圆弧段与直段过渡处做了圆滑圆角处理，避免开槽根部出现直角应力集中，在承受沿环体径向的拉拽载荷时，载荷可沿环体轮廓均匀分散到两侧立板上。

　　建模过程中需重点管控几处安装边界尺寸：上端轴套的内孔直径与配合销轴采用间隙配合，轴套的轴向高度需匹配对接件的双耳片间距，保证装配后支座无轴向窜动；下端长槽的宽度与下端铰接销直径匹配，槽的直段长度根据所需的补偿位移量设定，槽两端的半圆半径与槽宽相等，保证销子在槽内滑动时无卡滞死角。上下两处铰接孔的中心距是该支座的核心装配尺寸，直接决定连杆机构的运动行程，建模时需优先锁定该中心距参数，再反向推导上下端环体的外径、立板厚度与加强过渡尺寸；立板与上下环体的交接处均设置了拔模斜度与铸造圆角，若采用铸件生产可直接脱模，若采用机加工件则圆角可避免铣削加工时刀具在拐角处过切。整体结构无复杂曲面，所有特征均为拉伸、切除与圆角组合，加工工艺性好，既适合铸造成型后镗孔，也可直接用板材切割后焊接轴套成型，适配多批次小批量的工装配套需求。
