双筒铰轴支撑安装支座结构设计

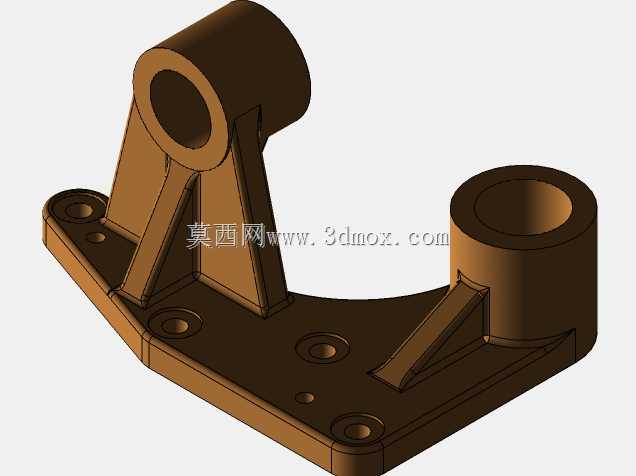

　　该铰接支撑支座属于设备传动与定位环节的核心承载构件，日常多用于轻工输送线、小型工装夹具、包装执行机构以及非标自动化工位中，承担两根不同高度转轴的同轴定位、载荷传递与机架连接功能。低位大直径筒座用于穿装主工作转轴，高位斜置筒座对应摆杆或联动轴的铰接点位，两个筒孔的中心距、轴线平行度在建模阶段就通过全局基准草图锁定，避免后续装配出现转轴卡滞、摆杆运动干涉的问题。底座采用随形弯板轮廓，没有沿用规则矩形底板的冗余设计，轮廓边线顺着两个筒座的受力投影方向延伸，在保证安装点位覆盖范围的前提下削减了不必要的板材占用面积，底板上分布的多组沉头安装孔，分别对应机架台面的预留螺栓位，沉孔深度完全容纳螺栓头，安装后支座底面可以完全贴实工作台面，

　　不会出现局部翘曲、螺栓凸出剐蹭周边部件的情况。两处筒座和底板之间没有采用简单直角拼接，而是布置了多块变厚度三角加强筋：高筒座下方的筋板沿斜向支撑方向延展，直接承接摆杆往复摆动产生的侧向倾覆力矩；低筒座侧方的短筋板正对转轴径向载荷的传导方向，把筒壁受到的径向力快速分散到底板整个承载面上，避免筒座根部出现应力集中开裂。建模过程中先绘制底板的安装孔位布局草图，以孔位中心为基准向上拉伸生成底板实体，再分别偏移两个转轴的中心轴线创建筒座拉伸特征，筒体内孔预留了对应轴承的配合公差余量，筒壁厚度按照转轴传递的扭矩、径向载荷做校核，既不会因壁厚过薄导致受压变形，也不会因壁厚过大额外增加整体重量。

　　支座的安装边界完全贴合常规工业铝型材台面或者钢板工装台的安装尺寸，底板边缘的倒角处理去除了锐边，装配调试时操作人员不会被边角划伤，所有筋板和筒座、底板的交接位置都做了圆角过渡，既方便后续铸造成型时的金属液流动填充，也能减少焊接或者机加工过程中的应力集中。这类支座在实际产线运行时，转轴在筒孔内持续回转，摆杆反复抬升下压，所有动态载荷都通过筋板传导到底板，再经由安装螺栓均匀分散到机架上，不会出现局部载荷过载的情况，整体结构紧凑，没有多余外凸结构，在狭小的设备安装腔体内也能完成布置，适配多类需要双轴铰接定位的非标机构场景。
