壁挂式悬臂承托支架结构设计

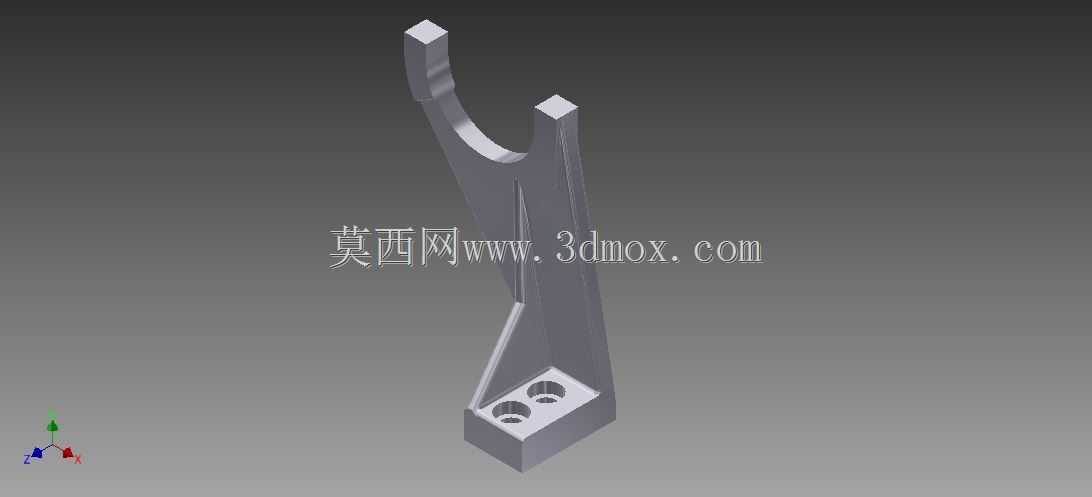

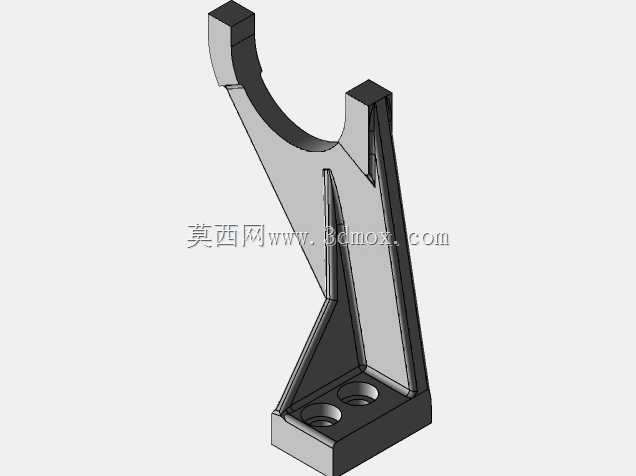

　　这款壁挂式悬臂承托支架的结构设计，核心围绕墙面固定点位与外侧托举工位的载荷传递路径展开，整体采用一体化弯折成型的支撑构型，底部设置带两个沉头安装孔的水平贴合基座，安装时基座底面完全贴附于墙面或设备立面，紧固件穿过沉孔后可将整个支架牢牢锁附在安装基准面上，沉孔结构可让螺栓头部完全埋入基座端面，不会突出干涉被承托物件的摆放。从基座向上延伸的主支撑臂采用变截面斜向布局，臂体厚度从根部向托钩端逐步过渡，既避免了等截面结构带来的材料冗余，又能让悬臂受载时的弯曲应力沿臂身均匀分散，不会在根部出现应力集中断裂的风险。臂体顶端设计成开口式弧形托槽，托槽内侧轮廓适配圆杆、管线或者小型柱状设备的外壁，托槽两侧的挡边可以限制被承托物件横向滑脱，

　　托槽末端的上翘挡块则能阻挡物件沿悬臂轴向向外滑移，即使支架承受一定的振动载荷，被托举的物件也不会轻易脱落。主支撑臂的内侧额外增设了三角形加强筋板，筋板同时连接底部基座与竖直臂身，把悬臂的受载力直接分流传导到基座的安装孔位，大幅提升整个支架的抗扭与抗弯刚度，在托举额定重量的物件时，臂端的下挠变形量可以控制在极小范围内，保证承托位置的精度稳定。这类支架常应用在车间管线排布、实验室设备外设承托、家居墙面工具挂载、通讯线路临时支撑等场景，比如在自动化产线侧边可以用来承托拖链的圆管导向杆，在机房墙面可以托举布设的通讯线缆，在工作台立面可以挂载手持式工具的挂杆。设计过程中优先保证安装贴合面的平面度，基座的两个安装孔中心距预留了足够的调节余量，

　　适配墙面常见的膨胀螺栓安装间距，臂身的所有棱边都做了圆角过渡，避免应力集中同时也防止安装运维人员被锐边划伤。整个构型没有多余的零散装配部件，一体成型的结构既减少了装配公差累积，也让后期维护无需排查连接件松动问题，托槽的弧形开口尺寸经过匹配校核，既可以适配对应直径的圆管类工件，也能承托带柱状安装柄的小型工装，侧向的开放缺口让物件可以从侧面直接卡入托槽，不需要从端部穿装，现场布设操作更加便捷。
