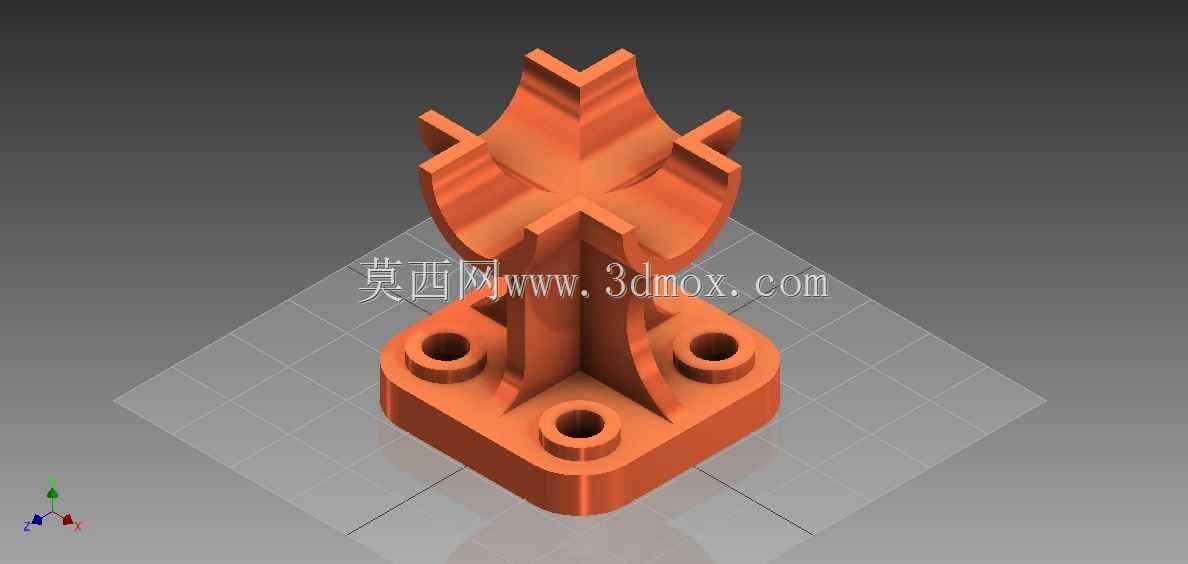

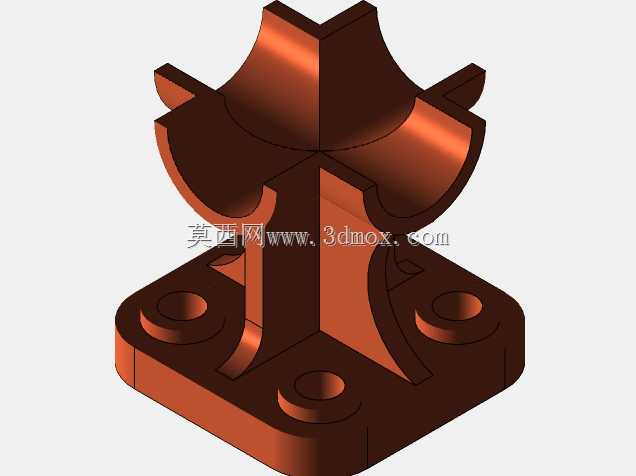

该支座结构在小型工装夹具、桌面级实验台架以及3D打印功能件验证场景中使用频率较高,核心作用是为两根正交布置的圆管、光轴或者线材提供居中承托与侧向限位,避免杆件在受载后出现横向滑移、偏转。底座采用近似方形的厚壁平台布局,四个角位分别设置带沉孔的安装柱,沉孔深度可完全容纳内六角圆柱头螺钉的头部,装配后螺钉顶面不超出支座上表面,不会和上方被夹持杆件发生运动干涉。安装孔的孔位间距按照标准20系列铝型材的槽口中心距做适配,既可以直接锁附在铝型材框架的端面上,也能通过转接板固定在亚克力、胶合板等非金属台板上,底座底面预留0.2mm左右的平整贴合余量,锁紧紧固件后整个支座不会出现翘曲、虚接。上部承托部分采用十字正交的双圆弧卡槽构型,
两个卡槽的圆弧半径按照常用直径6mm的光轴、管材设计,卡槽开口处做小角度导入倒角,杆件从上往下压入时可自动滑入圆弧定位面,无需额外对准。卡槽两侧向上延伸出带凸缘的限位边,凸缘内侧和杆件外圆保持小间隙配合,杆件装入后沿轴向可自由滑动调整位置,径向则被四个方向的限位面约束,不会从卡槽中脱出。中间支撑筋板从底座中心向上发散,分别连接四个方向的卡槽侧壁,筋板厚度在保证打印成型不翘边的前提下做了轻量化减薄,既提升整个支座的抗弯截面模量,又避免实体填充带来的材料浪费。整个零件所有棱边均做R1至R2的圆角过渡,不存在尖锐应力集中角,采用FDM工艺打印时无需添加支撑即可一次成型,竖直方向的层纹方向和支座主要受压载荷方向保持一致,层间结合强度可以满足日常台架固定的受力需求。在实际装配中,该支座可两两配对使用,分别布置在杆件的两端支撑位,也可单个作为正交管线的交汇固定点,卡槽上方可配合扎带、快拆卡箍完成杆件的最终锁固,拆装调整十分便捷。
