双孔底板斜向铰接角度支撑座

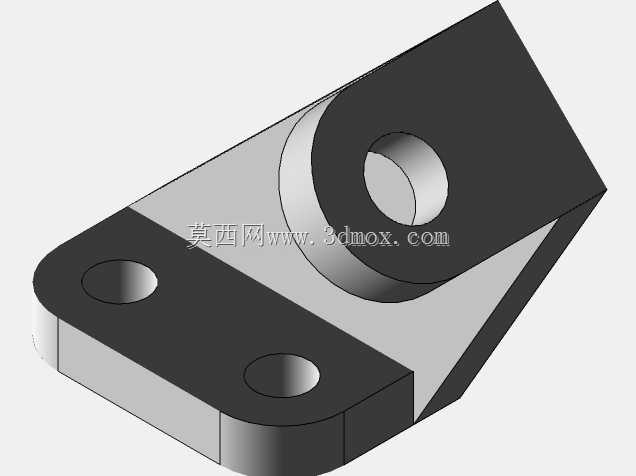

　　这类带斜向铰接筒的双孔底板支撑件，在通讯外设安装、轻型工位辅具、小型检测台架里使用频率很高，核心作用是把平板安装面和带角度的铰接转轴整合为一体，既承担被支撑部件的径向载荷，也通过底板两个沉孔完成整机基面的锁附定位。从结构布局来看，零件下半部分是带圆角过渡的矩形安装底板，板面开设两个同轴沉头通孔，孔位沿底板长度方向对称排布，沉孔深度刚好容纳内六角圆柱头螺钉的头部，锁附后螺钉顶面不超出底板上平面，不会和上方斜置的铰接筒外壁发生运动干涉。底板的所有外棱边都做了R圆角处理，一方面避免钣金或机加工后锐边割伤装配人员，另一方面降低尖角处的应力集中系数，在承受周期性侧向载荷时不会从棱边位置萌生裂纹。上方的铰接筒轴线和底板安装平面呈固定倾斜角度，

　　筒体内壁为贯通光孔，用于穿装铰接销轴、连接摆臂类联动部件，筒体和底板衔接位置做了大面域的加厚补强，没有采用单薄的立板焊接结构，一体成型的过渡段把销轴传递的倾覆力直接分散到底板整个安装面，不会在衔接根部出现应力断层。建模过程中首先要锁定底板的安装边界：底板宽度方向要匹配被安装设备的安装梁宽度，两个安装孔的中心距需对应基座上预留的螺孔间距，避免现场装配时出现孔位错位；斜筒的倾斜角度需要匹配被支撑摆臂的工作摆角范围，角度偏差过大会导致摆臂行程末端和周边护罩发生碰撞。筒体内孔的尺寸公差要和选配的销轴形成间隙配合，既保证摆臂转动顺畅，又不能间隙过大出现径向窜动。底板底面要求全程贴合安装基准面，建模时要保证底面平面度，不能出现翘曲变形，

　　否则锁紧紧固件后零件会产生内应力，长期受载后铰接孔会出现偏磨。这类零件常采用铝合金铣削或者钢板焊接后精加工成型，轻量化场景下也可选用高强度工程塑料3D打印做功能验证，结构上没有复杂的异形曲面，所有特征都以拉伸、切除、圆角命令完成，参数化建模时可把安装孔距、斜筒倾角、筒体高度设置为可调参数，后续适配不同工位的安装需求时直接修改参数即可再生模型，不用重复绘制草图。实际装配时销轴穿入筒体后两端加装卡簧限位，底板沉孔锁附后要校验斜筒轴线的倾斜角度，保证配套摆臂的转动轨迹符合设计预期，整个零件没有易损卡扣结构，刚性足、安装定位逻辑清晰，非常适合小型工装、通讯支架类场景做角度转接支撑使用。
