膝部康复支具锁定铰接机构

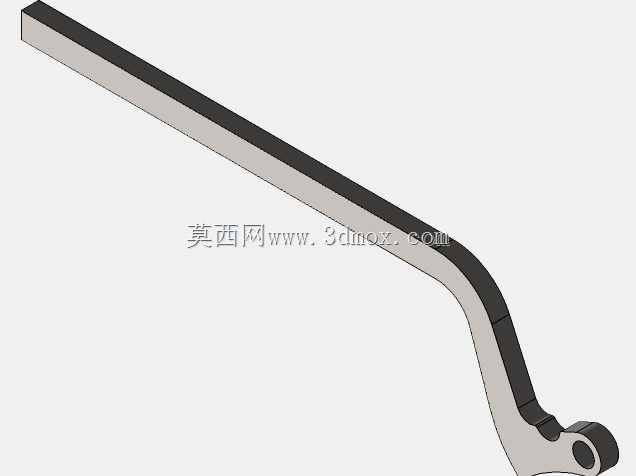

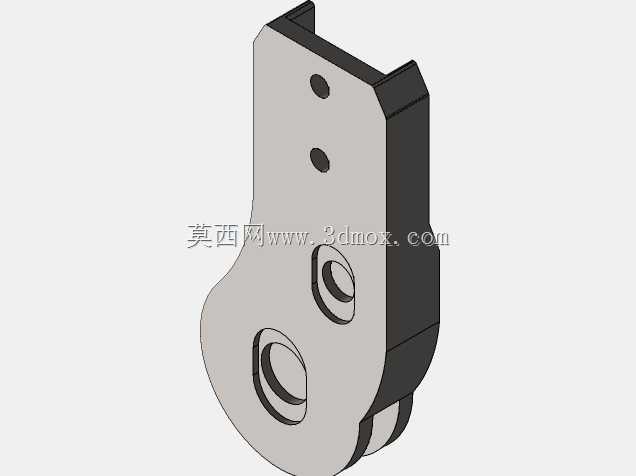

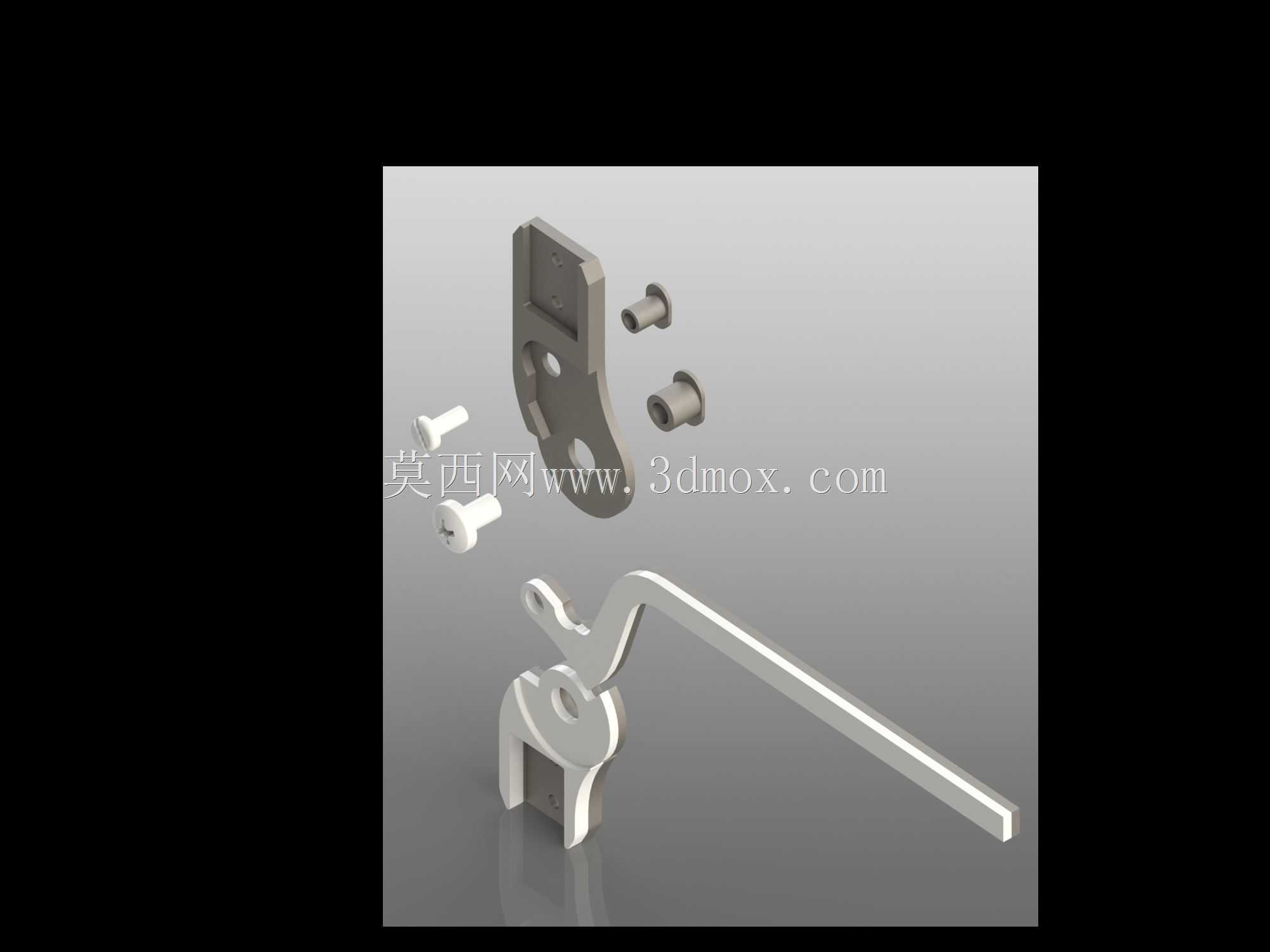

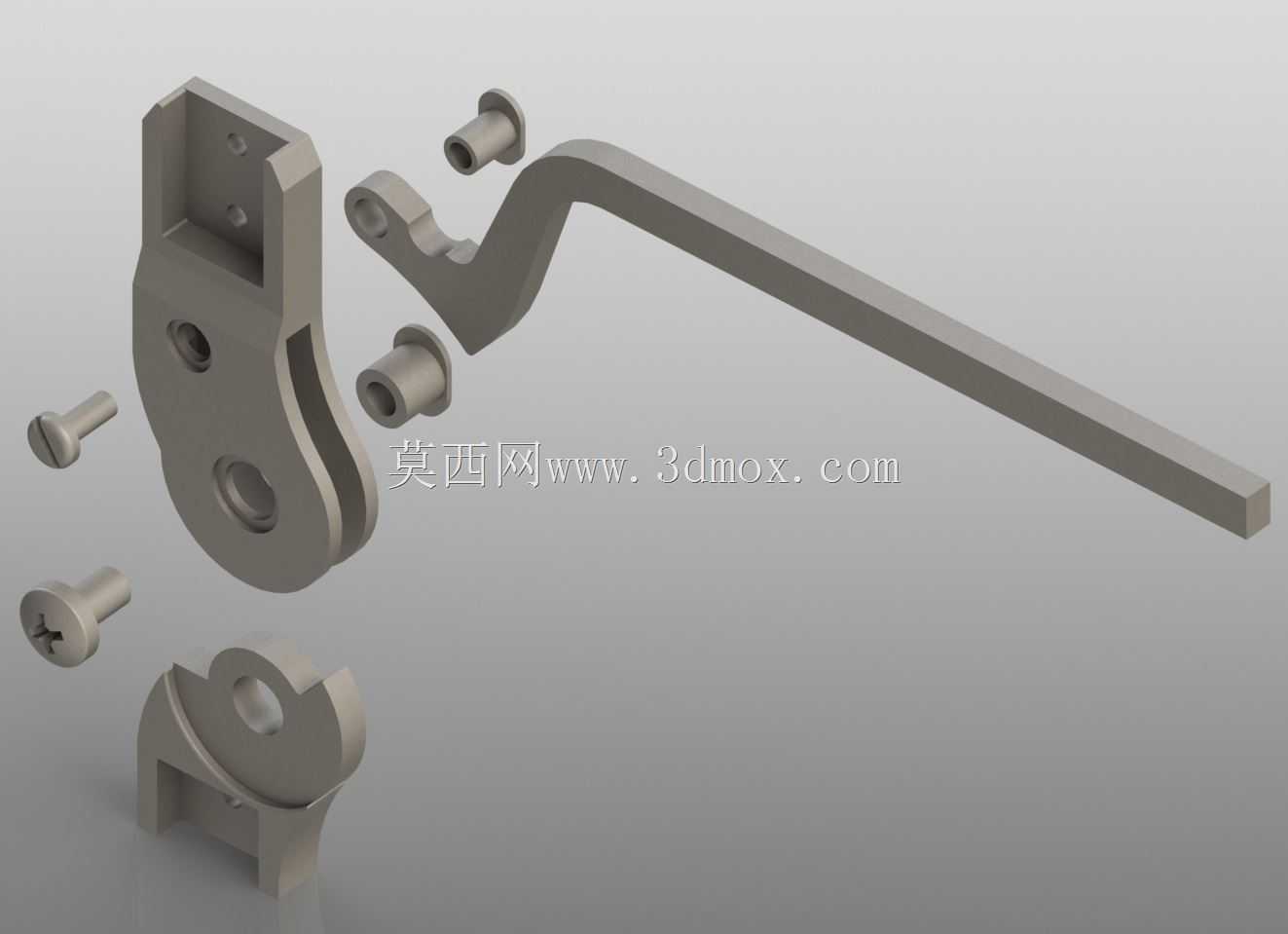

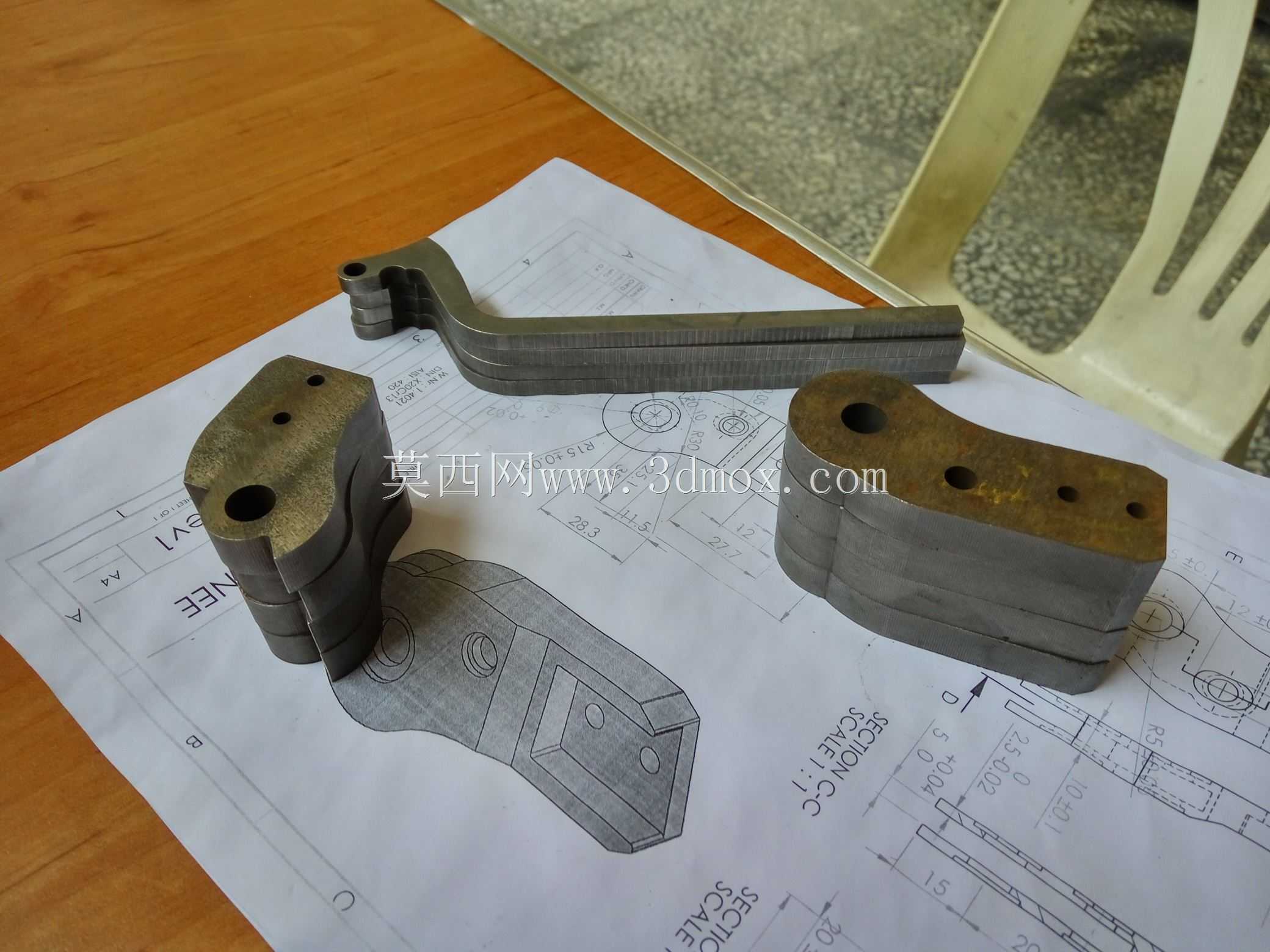

　　这套膝部铰接锁定结构主要面向下肢康复辅具与医用外固定支具的装配场景，用于替代传统支具上不可调的刚性绑带连接段，在大腿托与小腿托之间提供可控的转角约束。整套组件拆分为长摆臂、上下铰接座、锁止盘、衬套与紧固螺钉几个独立零件，长摆臂采用弯臂构型，顺着人体下肢外侧的生理曲线延伸，避免直杆造型在屈膝过程中顶压腿部软组织，摆臂末端的平直段预留与支具铝合金侧板搭接的贴合面，安装时可直接贴靠支具立杆通过螺钉锁紧，不需要额外焊接转接支架。铰接端的核心锁止结构采用叠盘式卡位设计，固定在大腿侧支具的铰接座上加工出多档位定位凹坑，摆臂端部的转动盘对应设置凸台，当患者需要直腿负重行走时，将锁止销推入卡位凹坑，摆臂与铰接座完全锁死，膝关节维持伸直状态，

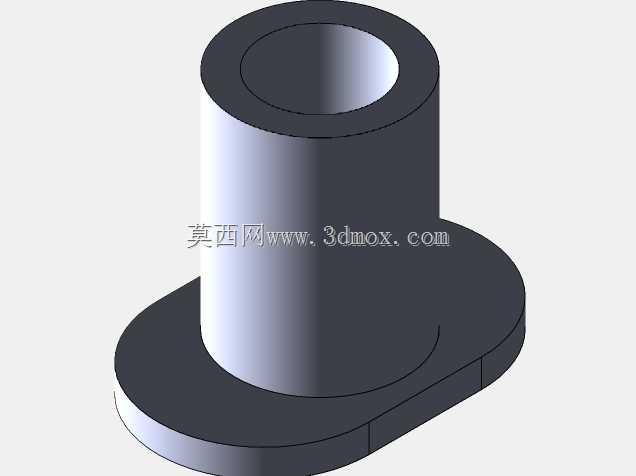

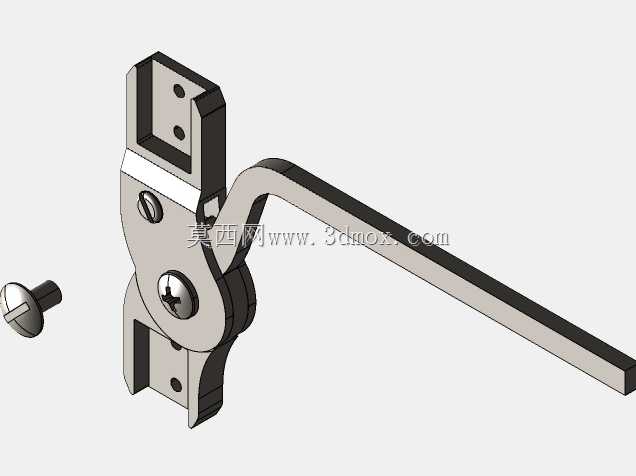

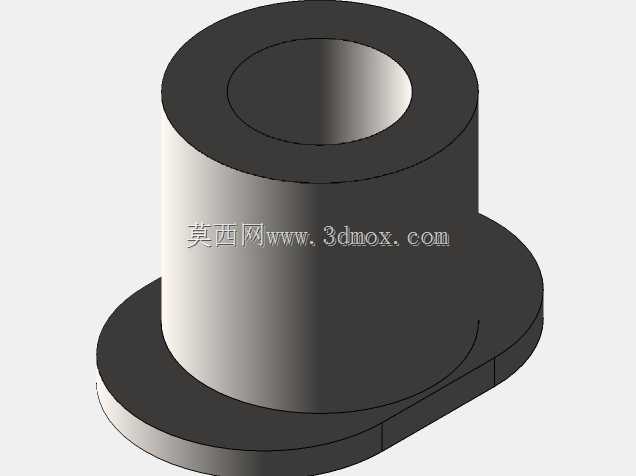

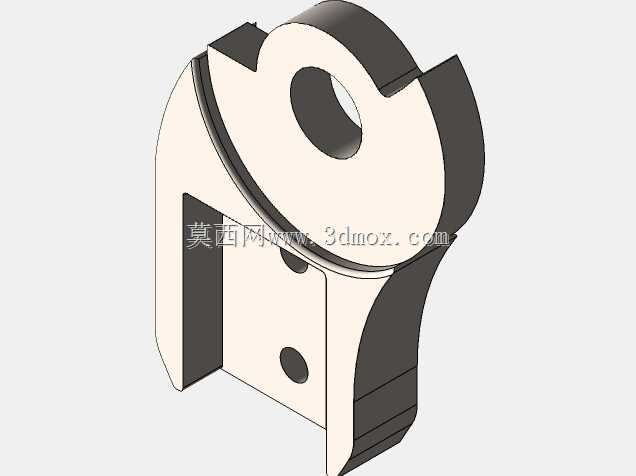

　　避免康复早期屈膝造成韧带二次牵拉；进入屈膝康复训练阶段时，拔出锁止销，转动盘绕铰接轴心自由回转，摆臂可跟随小腿自然摆动，铰接位置配套的耐磨衬套能抵消长期转动产生的径向磨损，避免金属件直接干磨产生异响与旷量。下方的小腿侧铰接座同样设置同轴铰接孔，座体底部的卡槽直接卡入小腿支具的塑料壳预设槽位，两侧锁螺钉完成固定，整个铰接副的同轴度由上下座的同心止口保证，装配时不需要现场配镗孔位。设计阶段优先校核了锁止状态下的受力边界，患者行走时地面反作用力沿小腿支具传递到铰接座，载荷路径全程经过锁止盘的卡位凸台，长摆臂只承受轴向拉压，不会出现悬臂受弯变形；摆臂的折弯角度参照人体下肢外侧轮廓取数，伸直位时摆臂与大腿支具侧板保持平行，

　　屈膝到最大训练角度时摆臂下缘不会和小腿护壳发生运动干涉。所有转动配合面都预留了均匀的配合间隙，衬套采用自润滑材质，长期使用不需要定期加注润滑脂，外露的螺钉头部全部做沉头处理，不会突出零件表面勾挂衣物或者划伤护具面料。整套机构的安装孔位统一采用标准间距，能够适配市面上多数通用康复支具的侧杆安装尺寸，不需要对原有支具做二次切割改造。
