多槽V型传动带轮结构设计

项目分类:通用机械零部件 发布时间:2022-07-30 ID:684924
  • 多槽V型传动带轮结构设计

  该轮体属于皮带传动系统中的从动或主动轮,常见于中小型动力传递场合,例如电机输出端、风机、泵组、轻工输送线以及教学实训装置中。其核心作用是通过轮缘上的多道环形槽与V带配合,将旋转扭矩从一根轴传递到另一根轴,同时依靠多槽并列布置提升承载能力,使传动过程在较高转速下仍保持平稳。

  从结构上看,轮缘外侧连续加工出多道梯形截面沟槽,槽底圆弧与槽侧斜面共同约束皮带位置,避免带体在运转中跑偏或脱落。多槽设计意味着可同时布置多根V带,载荷由各带分担,单根带受力下降,适合中大功率、长期连续运行的工况。轮缘厚度在槽底以下保留足够实体,既保证槽壁承压强度,也为车削加工和后期磨损修复留出余量。

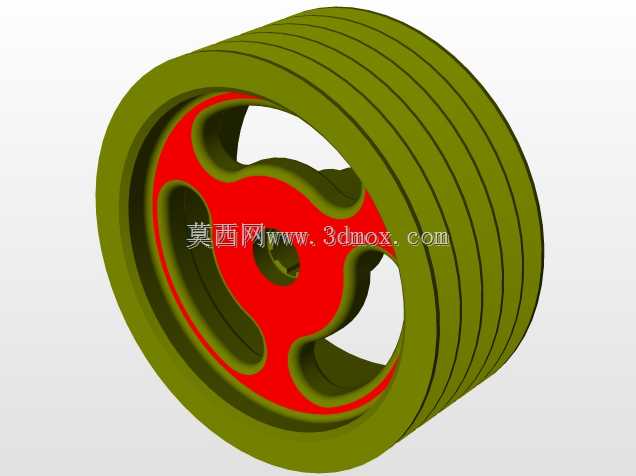

  轮辐部分采用三臂式异形辐板结构,而非整块实心圆盘。三个大尺寸镂空窗口沿圆周均布,显著降低轮体质量和转动惯量,启动、换向时轴系受到的惯性冲击更小;辐板与轮毂、轮缘之间采用圆滑过渡,减少应力集中。轮毂中心设置轴孔,用于与传动轴配合,孔周材料加厚,以承受键连接带来的挤压和扭转载荷。红色区域对应轮辐与轮毂的受力骨架,绿色区域为轮缘及外圈实体,二者形成外厚内强、中间减重的典型带轮布局。

  建模时先以回转方式生成轮缘、轮辐外轮廓和轮毂基体,再通过圆周阵列完成三道辐臂与镂空窗口,最后在轮缘表面切除多道V形槽。槽型角度、槽间距、槽底直径和外圆直径需要依据所选V带型号确定;轴孔直径、键槽尺寸和轮毂长度则要匹配轴径及传动扭矩。安装边界上,轮体两侧端面应留出带轮与轴承、轴肩或挡圈之间的间隙,外圆直径决定带传动中心距和皮带长度,多槽宽度方向尺寸则影响轴上安装空间。

  实际选型中,还要校核带速、包角、中心距和张紧方式。轮体轻量化后虽有利于动平衡,但较高转速下仍需控制同轴度和槽面跳动,防止皮带偏磨。辐板开窗同时便于散热和排屑,长时间运行时可降低皮带与轮槽摩擦升温。整体结构兼顾承载、减重、加工与装配,是机械传动设计中较典型的带轮三维实例。
