紧凑型集成式真空动力泵箱结构

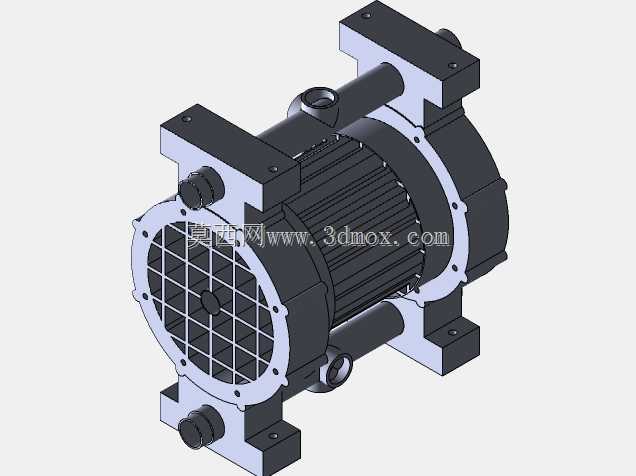

　　该泵箱结构面向实验室小型负压系统、便携检测设备、医疗辅助抽吸装置以及轻量自动化产线中的真空吸附工位，核心作用是把驱动单元、泵腔、风冷通道和安装支撑整合在同一紧凑壳体内，减少外接管路与分散支架带来的布局冗余。整机外形呈横向圆柱加两侧安装板的组合形态，中段为带密集散热筋的动力腔体，外部筋条沿轴向连续布置，既提高壳体刚性，也扩大与空气接触的换热面积；前端设置圆形格栅护罩，格栅后方对应风冷进风区域，可在运行时引导气流穿过电机与泵体周边，降低长时间连续工作带来的温升。

　　从结构拆分思路看，左右两端的立式安装板承担主要定位功能，板件上预留多组沉孔与通孔，能够直接通过螺栓固定在设备底板、支架立面或机柜内部横梁上。安装板与中部筒体之间通过环形法兰边衔接，法兰周向布置紧固件，便于后期拆解维护密封件、叶轮或膜片组件。筒体上方和下方分别保留接口凸台，侧部也设有圆形管接位置，这些结构可对应吸气口、排气口、测压口或阻尼腔接口，具体走向可根据整机管路方向调整。端部黑色旋钮状结构用于检修、调节或端盖锁紧，突出位置避开主安装面，操作时不需要拆除整机固定螺栓。

　　设计过程中需要重点控制安装边界。横向长度决定其在机柜内占用的直线空间，上下支座高度决定泵轴中心线与安装基准面的距离，前端格栅直径则影响维护时前方预留的进风与拆装空间。若设备内部空间狭窄，可将管路接口朝向侧板或上方布置，避免软管折弯半径过小；若用于移动设备，还应在支座与安装面之间增加减振垫，降低泵体脉动传递到外壳的振动。壳体棱角处采用加厚凸台，螺栓孔周围设置局部加强筋，使拧紧力矩不会造成薄板变形。

　　在实际选型配合上，这类泵箱更重视稳定负压、低噪声和小体积，而不是大流量敞开输送。前端护罩网格需要兼顾防护等级与通风面积，网格过密会增加风阻，过疏则可能让异物进入旋转区域。管路接口凸台的壁厚应满足接头拧紧载荷，密封面需保留足够平面度。整体三维结构把动力、散热、支承和接口关系表达清楚，可直接用于设备内部干涉检查、安装板开孔、管路走向校核以及维护空间评估。
