耐驰MB-2在线式螺杆输送泵结构设计

　　这套螺杆泵结构围绕耐驰MB-2 Inline_3in ANSI 150 in&；退出机型展开，主体采用立式同轴布置，驱动电机、减速连接段、螺杆泵腔与进出口法兰沿同一竖直轴线串联，整体重心落在安装底板中心区域，适合在空间紧凑的工艺管线上直接串接安装。从工程应用场景看，这类在线式螺杆泵多用于化工、食品、市政污泥、含颗粒介质输送以及需要稳定流量的增压环节，3英寸ANSI150法兰接口对应常规中低压工艺管线，进出口方向与管线走向保持一致，不需要额外设置复杂弯头即可完成对接，能减少管路阻力和现场占位。

　　泵体上部为驱动电机，电机通过连接支架与下方传动段衔接，支架两侧预留装配与检修空间，联轴器或减速结构被包容在中间壳体内部，既保证传动同轴度，也降低外露旋转部件带来的防护问题。下部螺杆工作段包含定子、转子、吸入室和排出接口，螺杆式工作原理依靠转子在弹性定子内形成连续密闭腔，介质沿轴向平稳推移，因此输出流量脉动小，对高粘度流体、含细小固体颗粒的浆料以及剪切敏感物料都有较好适应性。与离心泵相比，它在低流量高扬程工况下效率更稳定，也不容易因介质粘度升高出现性能大幅衰减。

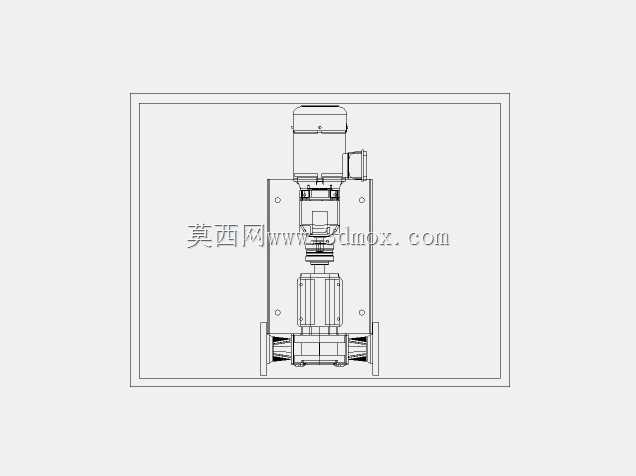

　　建模时需要重点控制电机外轮廓、支架安装孔、泵腔法兰中心线和底脚支撑面之间的位置关系。立式串联结构虽然节省平面空间，但对竖直高度有明确要求，检修时电机和中间传动件需要沿轴向预留起吊或拆卸距离；底板上的固定孔决定设备与基础或撬架的连接边界，法兰外径、螺栓孔分布和密封面尺寸则直接影响管线互换性。进出口采用ANSI150等级法兰，说明设计边界面向常规压力等级管路，选型时应核对法兰方位、管口载荷以及泵体周围操作维护空间。

　　从结构思路上看，Inline布置把泵作为管线组成部分，而不是独立落地设备，支撑件既要承受整机重量，也要承担管路传递的部分弯矩和振动。模型中电机、连接筒、泵头、底板和法兰均按装配关系分层表达，能够用于干涉检查、安装方案评审、备件结构确认以及三维厂房布置。对于设备选型人员，可通过该结构直观判断驱动段与泵段的拆分位置、维护时需要松开的连接面，以及现场吊装高度是否满足；对于结构设计人员，则可进一步校核支架刚度、法兰对接公差、底脚强度和传动对中路径，使泵组在连续输送工况下保持运行稳定。
