带顶部法兰的球形腔体剖视结构设计

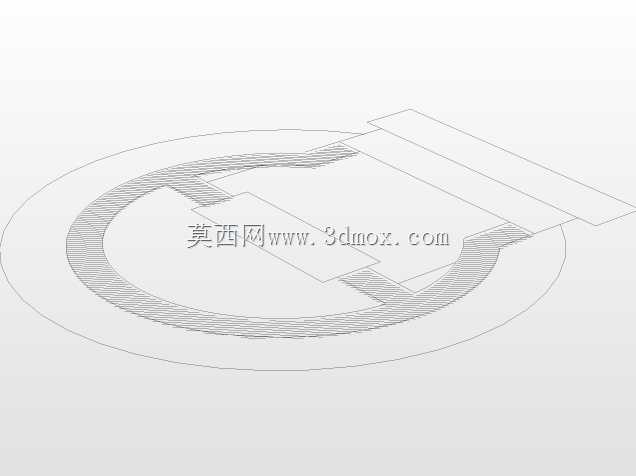

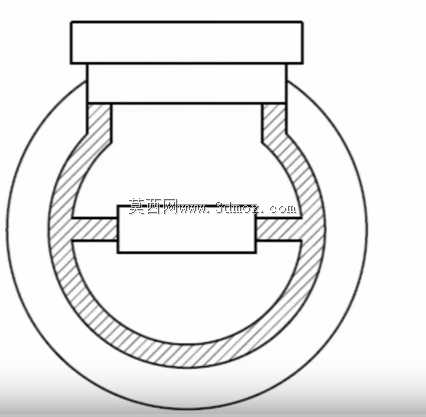

　　这套剖视结构围绕回转类承压壳体展开，主体采用近似球形的中空腔体，外部轮廓为大半径圆弧，能够在相同容积下降低壁面应力集中，适合用于流体缓冲、气液容纳或小型罐体类部件的方案推演。从断面表达可以看出，腔体顶部延伸出一段带矩形凸缘的直筒接口，凸缘宽度大于筒身，形成可供螺栓压紧或端面贴合的安装面；接口与球腔之间通过过渡段连接，断面斜线清晰区分了实体壁厚与内部空腔，便于在工程图中核对加工余量和装配干涉。

　　腔体内部并非完全贯通的单腔空间，中部设有横向隔板，隔板中央开出矩形通道，使上下区域既被分隔又保持连通。这种布局常见于需要限流、沉淀、缓冲或内置功能模块的场合：流体进入上部接口后，可经中央通道进入下部球腔，球面内壁能扩大容纳体积并减少死角；隔板同时承担加强筋作用，抑制薄壁球壳在受压或受振时的变形。设计时需要重点关注隔板与球壳内壁的交接圆角，若转角过于尖锐，在承压循环或振动工况下容易成为裂纹起始位置，因此断面中应保留连续过渡，并在建模时保证壁厚均匀，避免局部缩孔或应力突变。

　　外形尺寸的控制主要集中在三个边界：顶部法兰的外轮廓决定了与外部管路、阀盖或设备面板的连接尺寸，法兰下端面到球腔中心的高度决定整机布置空间；球体外径是最大径向包络，选型时需在设备内部预留相应的安装与检修间隙；中央矩形通道的宽高则影响通流能力或内置零件的装入尺寸。若用于管路系统，法兰端面需考虑密封面形式，平面密封可配合垫片，球面外壁则应避免与邻近管件发生线接触。

　　从建模思路看，该零件适合以回转轴线为基准先建立球壳与顶部直筒的主体，再通过拉伸或切除形成中部隔板和中央通道；法兰部分可在直筒端部径向扩展，并与筒身合并为同一实体。剖视表达不仅用于展示内部关系，也方便检查壁厚是否连续：球壳圆弧段、顶部直筒段、隔板以及通道边缘应形成明确的实体区域，空腔部分不得出现多余壁厚。加工角度上，这类壳体可根据批量和材料选择铸造后机加工、板材焊接或数控铣削；法兰端面通常需要精加工以保证密封或定位，球壳外圆若作为安装基准，则应控制圆度与同轴度。

　　在实际设备中，该结构可作为小型缓冲罐、过滤器壳体、阀体内腔或传感装置容纳壳的基础构型。顶部法兰负责与外部组件固定，球形主体提供稳定容腔，内部隔板实现功能分区，中央通道保证介质或零件通过。工程应用中还需结合工作压力、介质特性和连接管路方向复核壁厚、圆角半径及法兰孔位，使二维断面能够顺利转化为可加工、可装配的三维实体。
