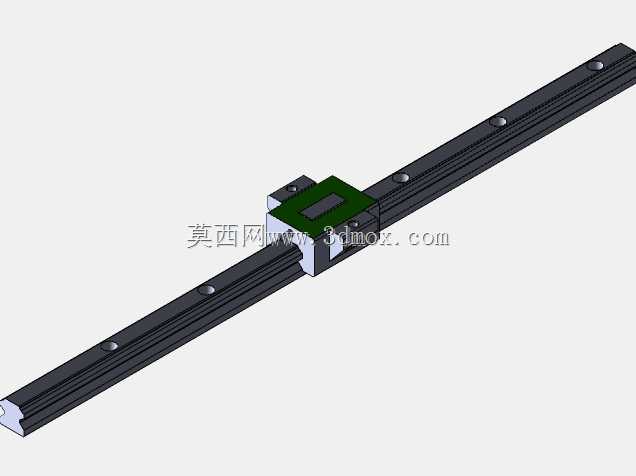

在自动化生产线的工位移载、数控机床的进给轴传动、检测设备的高精度位移平台搭建场景里,线性导向部件的选型直接决定了整套运动机构的运行精度与负载寿命,本次呈现的滚珠型直线导轨滑块组件,就是针对中低负载、高精度往复运动需求设计的标准传动导向件。从实际使用场景出发,这类导轨常被用在3C产品组装工位的滑台模组、包装设备的推料机构、激光打标设备的工件移动平台上,核心作用是为运动部件提供稳定的直线运动轨迹,同时承受运动过程中来自各个方向的倾覆力矩与径向负载,避免运动过程中出现偏摆、卡顿的问题。
从结构设计逻辑来看,这套组件采用了导轨与滑块分体式的设计思路,导轨本体为冷拉成型的合金钢材质,滚道面经过高频淬火与精密磨削处理,表面粗糙度控制在Ra0.8以内,保证滚珠滚动时的顺畅度与耐磨性能;滑块内部集成了四列等径钢珠的回流结构,端盖位置设计有对应的滚珠回流槽,当滑块沿导轨做直线运动时,钢珠会在滚道与回流槽之间形成循环滚动,将传统滑动导轨的滑动摩擦转化为滚动摩擦,大幅降低运动阻力,同时将传动效率提升至90%以上。滑块的安装面设计有标准的沉头安装孔位,可直接通过内六角螺丝与移动负载平台连接,导轨本体上也等距分布有沉头固定孔,安装时可通过螺丝将导轨锁紧在设备的安装基准面上,孔位的间距符合通用线性导轨的安装尺寸规范,能够直接替换同规格的市面标准件,不需要额外对安装基面做二次加工。
在安装边界与尺寸适配方面,这套导轨的截面宽度为15mm,属于微型宽幅导轨范畴,单根导轨的有效行程可根据实际设备需求做裁切适配,本次建模的导轨长度适配600mm以内的短行程运动场景,滑块的整体高度为24mm,安装孔的中心距为32mm*26mm,适配M4规格的安装螺丝,设计时预留了0.02-0.05mm的预压量,既可以消除导轨与滑块之间的配合间隙,提升运动刚性,又不会因为预压过大导致运行阻力升高、磨损加快。滑块侧面设计有油嘴安装位,日常维护时可通过油嘴直接向内部滚道注入润滑脂,不需要拆解滑块即可完成保养,能够有效延长组件的使用寿命。
从功能特性上看,这套导轨组件的径向额定动负载可达8.5kN,静负载可达13.2kN,能够满足大部分中轻型负载的直线传动需求,运动时的平行度误差可控制在每米0.02mm以内,重复定位精度可达±0.01mm,完全能够满足检测设备、精密组装设备的精度要求。设计过程中针对滑块的密封结构做了优化,滑块两端加装了丁腈橡胶材质的防尘刮片,能够在运动过程中刮除导轨表面附着的切屑、灰尘等杂质,避免杂质进入滚道内部造成钢珠与滚道的划伤,适配车间多尘的复杂使用环境。不同于重型滚柱导轨的大体积设计,这套微型滚珠导轨的整体重量更轻,安装占用空间更小,非常适合在空间紧凑的桌面型自动化设备、小型精密仪器内部使用,在做三维结构布局时,只需要保证导轨安装基面的平面度在0.03mm以内,两根平行导轨的安装平行度控制在0.05mm以内,即可保证整套机构的顺畅运行,不会出现卡滞、异响的问题。建模过程中完整还原了钢珠回流槽、安装孔位、防尘刮片、油嘴等细节结构,所有配合面的尺寸公差都按照实际加工要求做了预留,可直接用于设备的虚拟装配验证、运动干涉检查,也可作为选型时的尺寸参考依据,帮助结构工程师在设计阶段快速完成运动机构的布局与校核,减少后期实物组装时的尺寸适配问题。
