PEX多触点复合给水管道管件

　　这套PEX MultiSkin多触点管件模型，对应建筑给排水与暖通管路系统里常用的交联聚乙烯复合管段，规格标注为PEX 20x2.0，也就是公称外径20mm、管壁公称厚度2.0mm的管路配套构件，在住宅冷热水供水、地暖分集水器支路、小型净水设备接驳这类场景里使用频率很高。

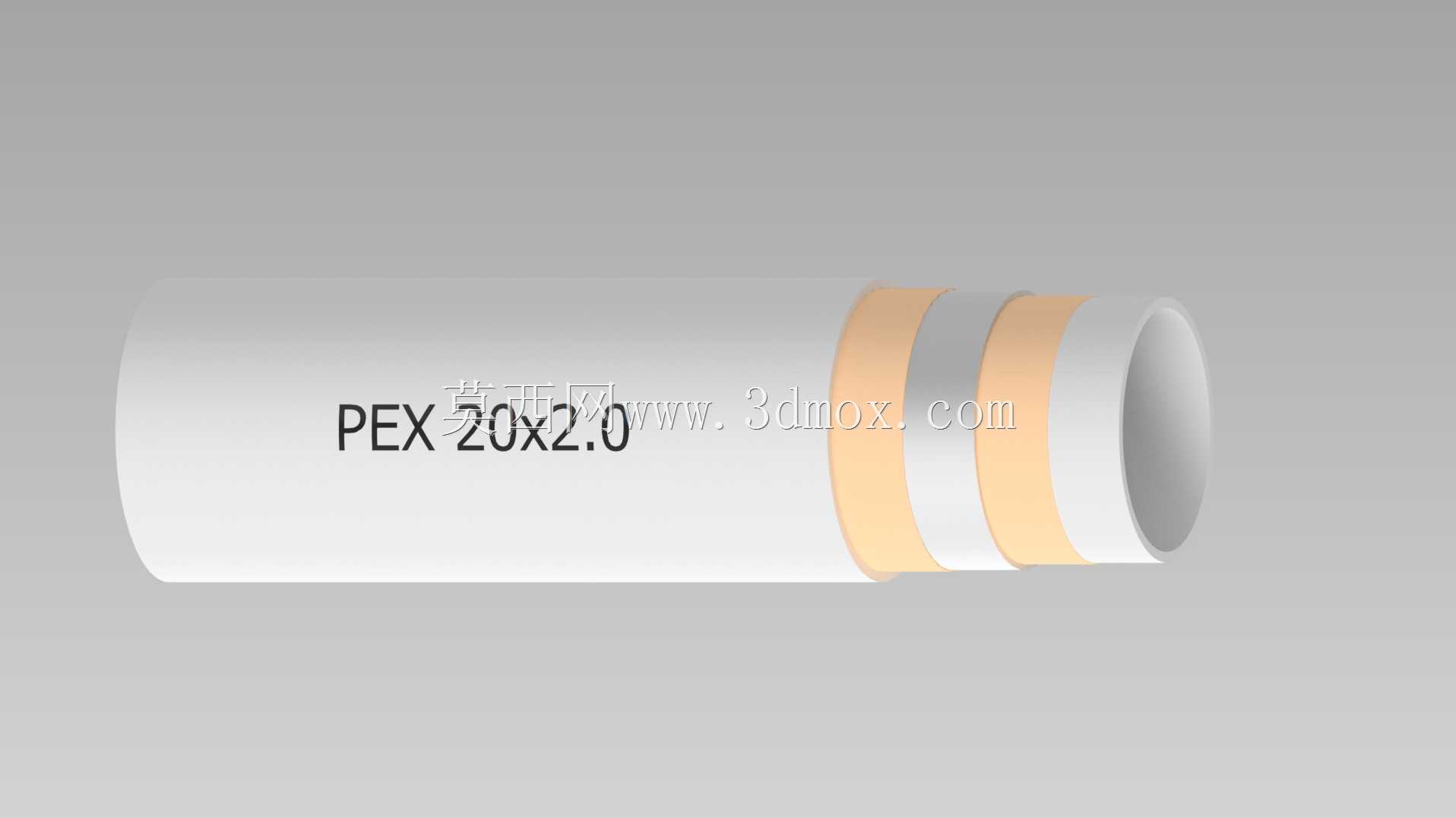

　　从现场安装的实际需求倒推设计逻辑，这类多触点结构的核心作用，是解决薄壁塑料管路插接之后的密封可靠性问题。普通单密封圈插接结构，在管路长期受水温交变、水锤冲击、墙体沉降轻微拉扯的时候，单一密封面一旦出现微小偏移，就容易出现渗漏水隐患。这款管件在插接段布置了两道环形的接触密封环带，也就是图中管身两处浅橙色环段，两道密封触点沿管路轴向错开布置，管路插入接头之后，两道环带分别和接头内壁形成独立的密封压紧面，哪怕其中一处因为管材表面轻微划痕、安装对位偏差出现密封余量不足，第二道触点依然可以维持密封压力，相当于给管路接口做了双保险。

　　建模的时候首先要把管材的基础尺寸边界卡死：管体外径严格控制在20mm公差范围内，内壁通径要保证20减去两倍壁厚，也就是16mm的过水断面，不能因为环带凸起挤占内部流道，避免造成管路局部水头损失变大、供水流量不足。两道密封环带的径向凸起量不能过大，凸起太高会让管材插入接头的时候阻力过大，现场工人手工插接很难推到位，还容易把密封圈挤歪；凸起量太小又没法形成足够的压紧比压，密封面压不紧就会漏水，实际设计里环带的径向高出管体基准面的尺寸一般控制在0.3到0.5mm区间，环带本身的轴向宽度取3到4mm，两道环带之间留出5mm左右的光管段，这个间隔既可以让两道密封面分别适配接头内不同位置的密封槽，也能避免两个环带距离过近，安装时同时被接头入口倒角刮蹭翻边。

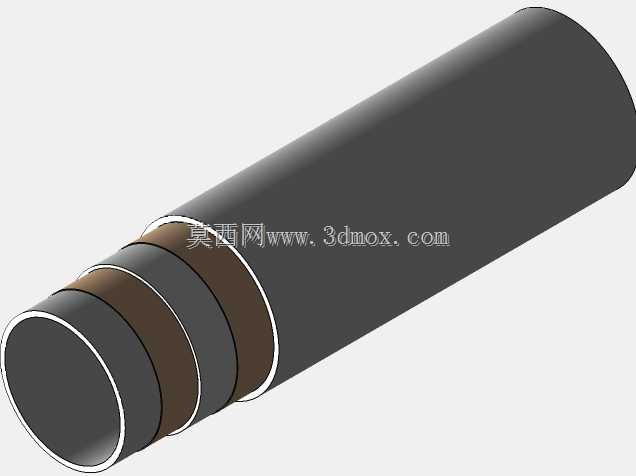

　　管段端部做了微小的导入倒角，管口边缘厚度方向削出15度左右的斜角，现场插接的时候可以顺利滑入接头内部的导向段，不会刮伤接头内置的橡胶密封圈。管身主体的白色段是交联聚乙烯基体材质，具备耐温、抗蠕变的特性，长期输送60到70度的热水也不会出现软化变形，两处橙色环带一般采用和基体共挤的改性材质，表面摩擦系数和弹性压紧量和基体形成差异，既可以作为安装时的插入深度标识——工人把管路推到第二道环带完全没入接头，就说明插接深度达标，也能辅助提升密封面的贴合度。

　　在整机管路布局做三维干涉检查的时候，这个管段的外轮廓边界要按最大外径也就是环带处的尺寸来算，不能只按光管20mm外径预留安装空间，管段折弯的时候还要预留对应的弯曲半径，PEX管的最小弯曲半径一般不小于管外径的8倍，避免弯管位置把环带挤压变形、破坏密封结构。这类构件虽然结构不复杂，但每一处尺寸细节都直接对应现场安装的漏点隐患，建模时把环带位置、倒角、通径这些细节还原到位，后续做管路装配模拟、物料统计的时候才能完全贴合现场施工的实际要求。
