PEX管道手动折弯施工专用工具

　　这套手动弯管工装的核心服务对象是家装给水、地暖盘管、明装管路改造场景里的PEX交联聚乙烯管材，现场施工时管路经常需要绕过梁柱、避让墙内预埋件、顺着墙角完成90度转向，直接徒手掰管很容易出现管壁折扁、内侧起皱、通径缩窄甚至局部应力发白开裂的问题，这套工具就是为了解决冷弯作业的成型缺陷而设计的。

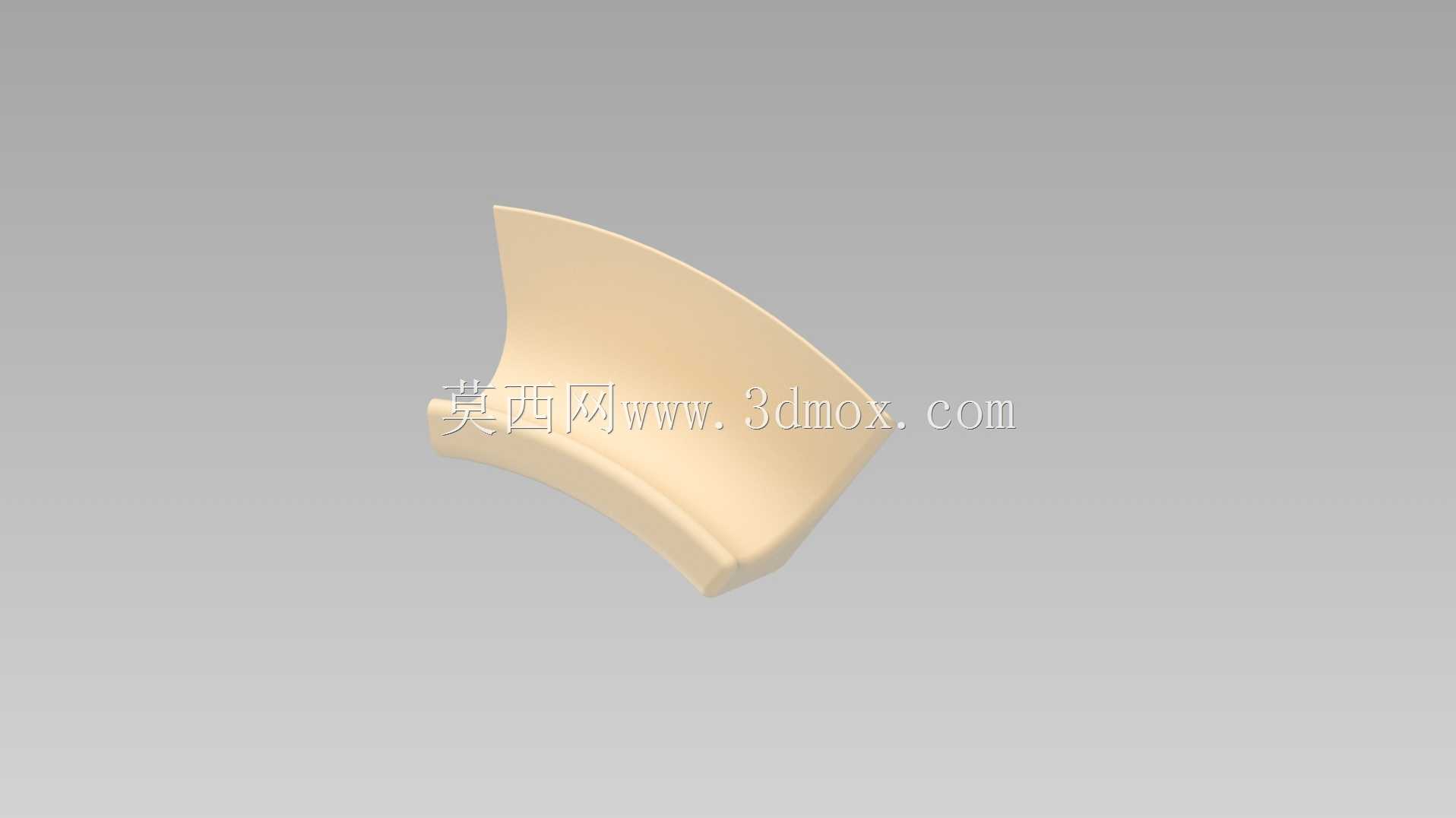

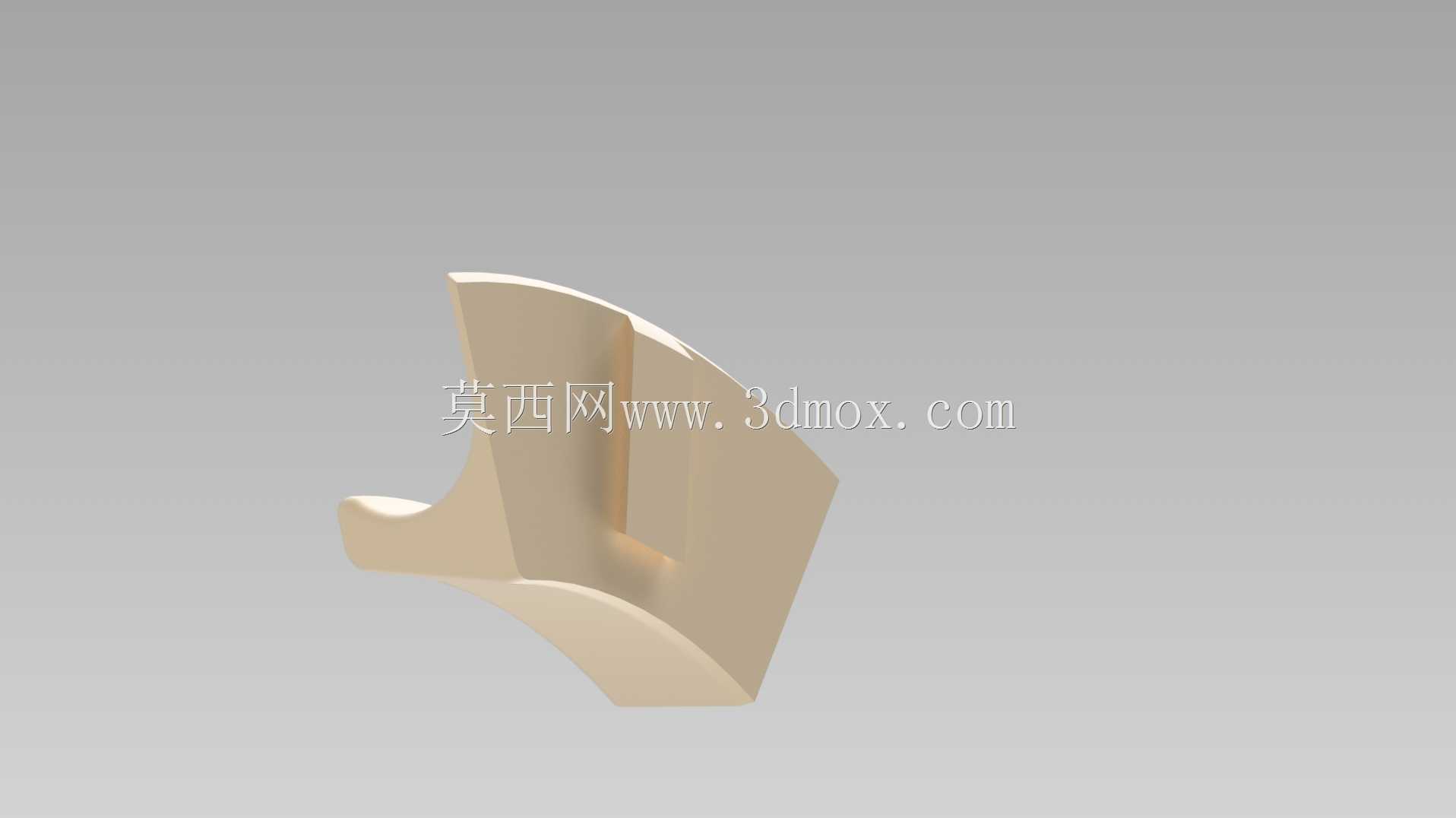

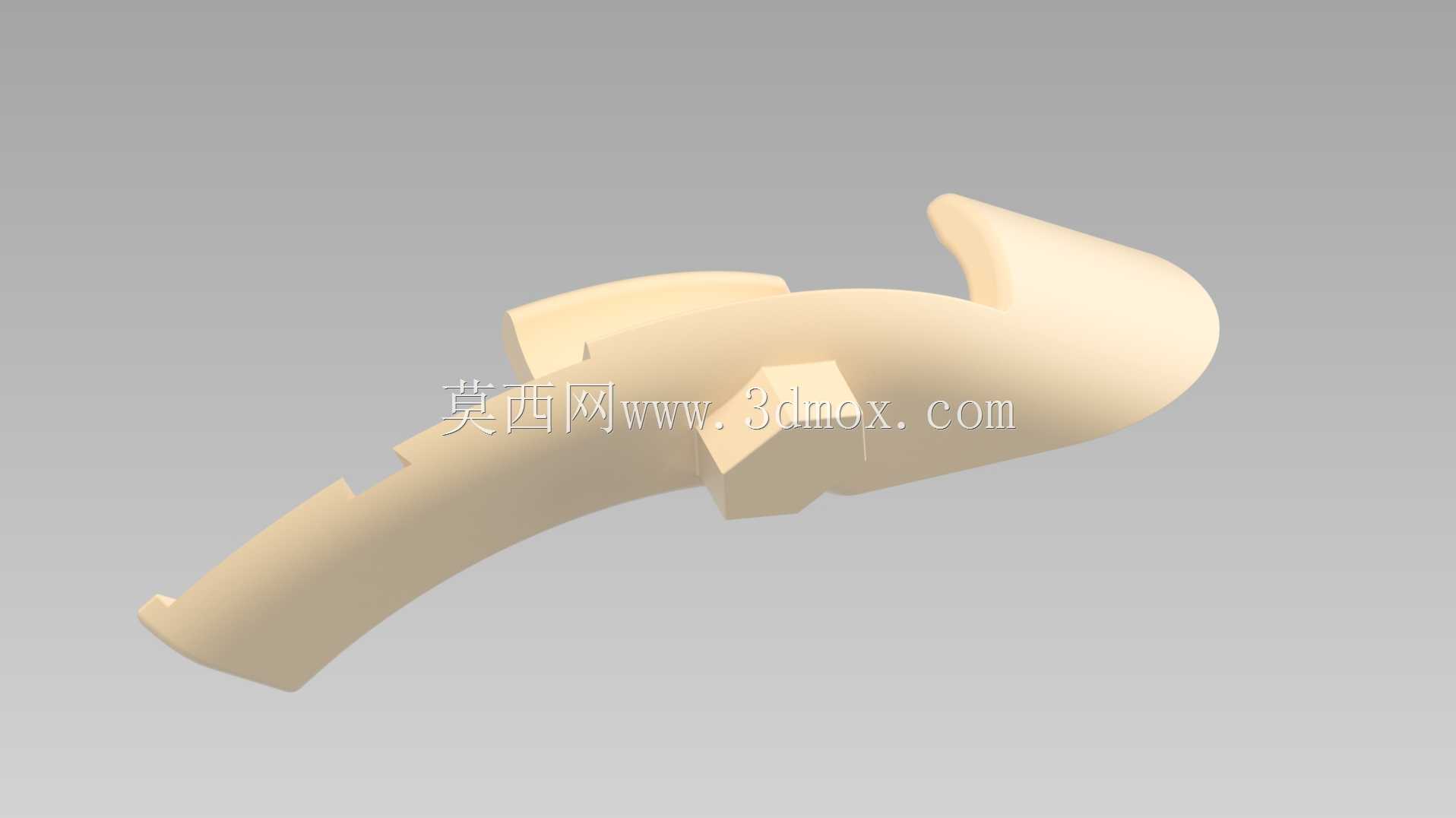

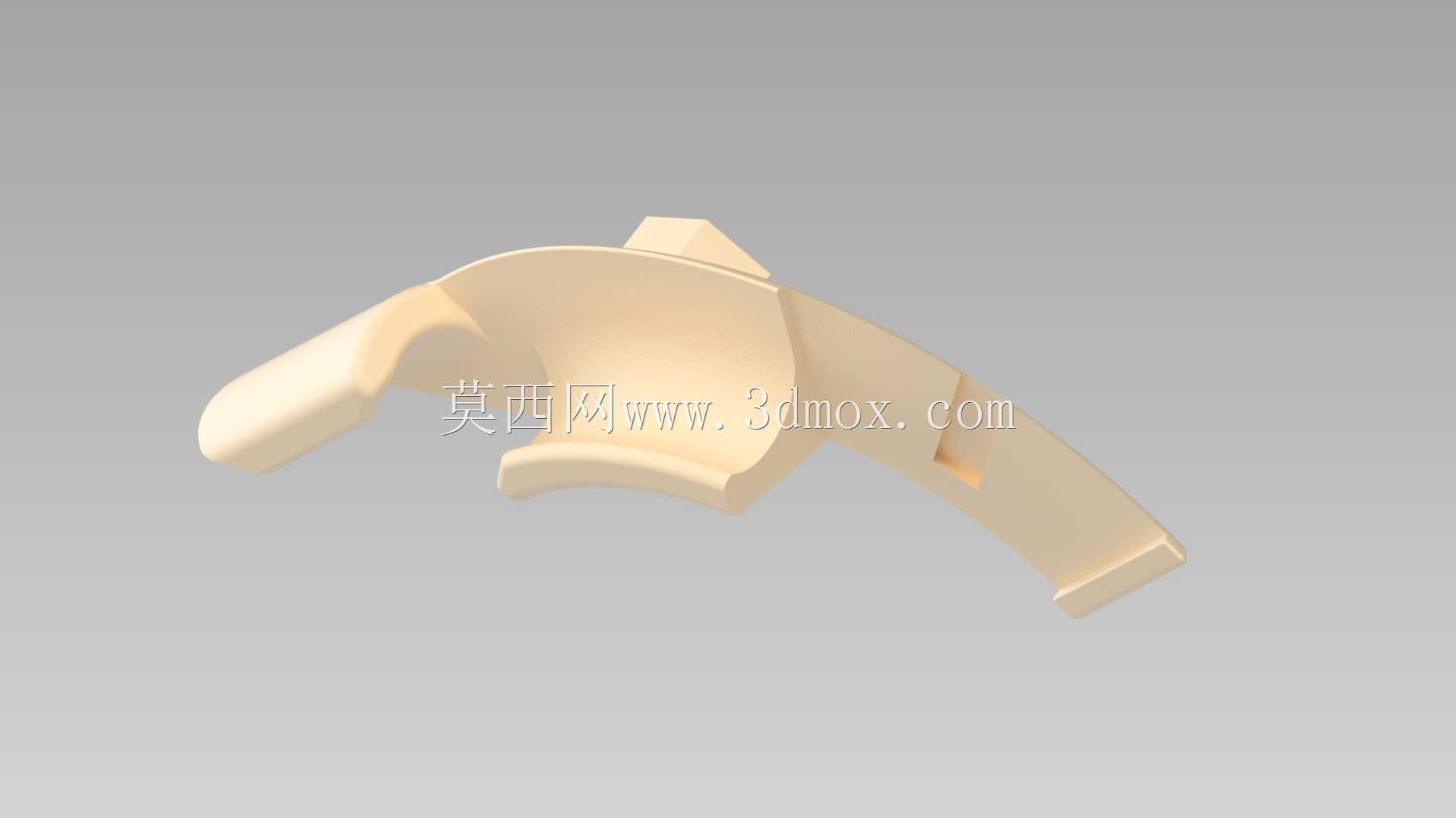

　　从结构逻辑上看，整套工装分为承托管身的弧形导向槽和配套施力手柄两部分：弧形工作段的曲率半径严格匹配PEX管允许的最小弯曲半径，既不会因为曲率过小把管段弯成死折，也不会因半径过大达不到现场需要的转向角度；槽体内侧做了和管材外径贴合的半包容型面，施力过程中管身周向都有支撑，从根源上避免弯曲段椭圆度超差。浅米色的耐磨衬垫嵌在导向槽和管壁接触的位置，既可以降低硬塑材质和管材表面的滑动摩擦，不会在PEX管外壁留下刮痕、压痕，也能在反复弯折作业后单独更换衬垫，延长整套工装的使用寿命。

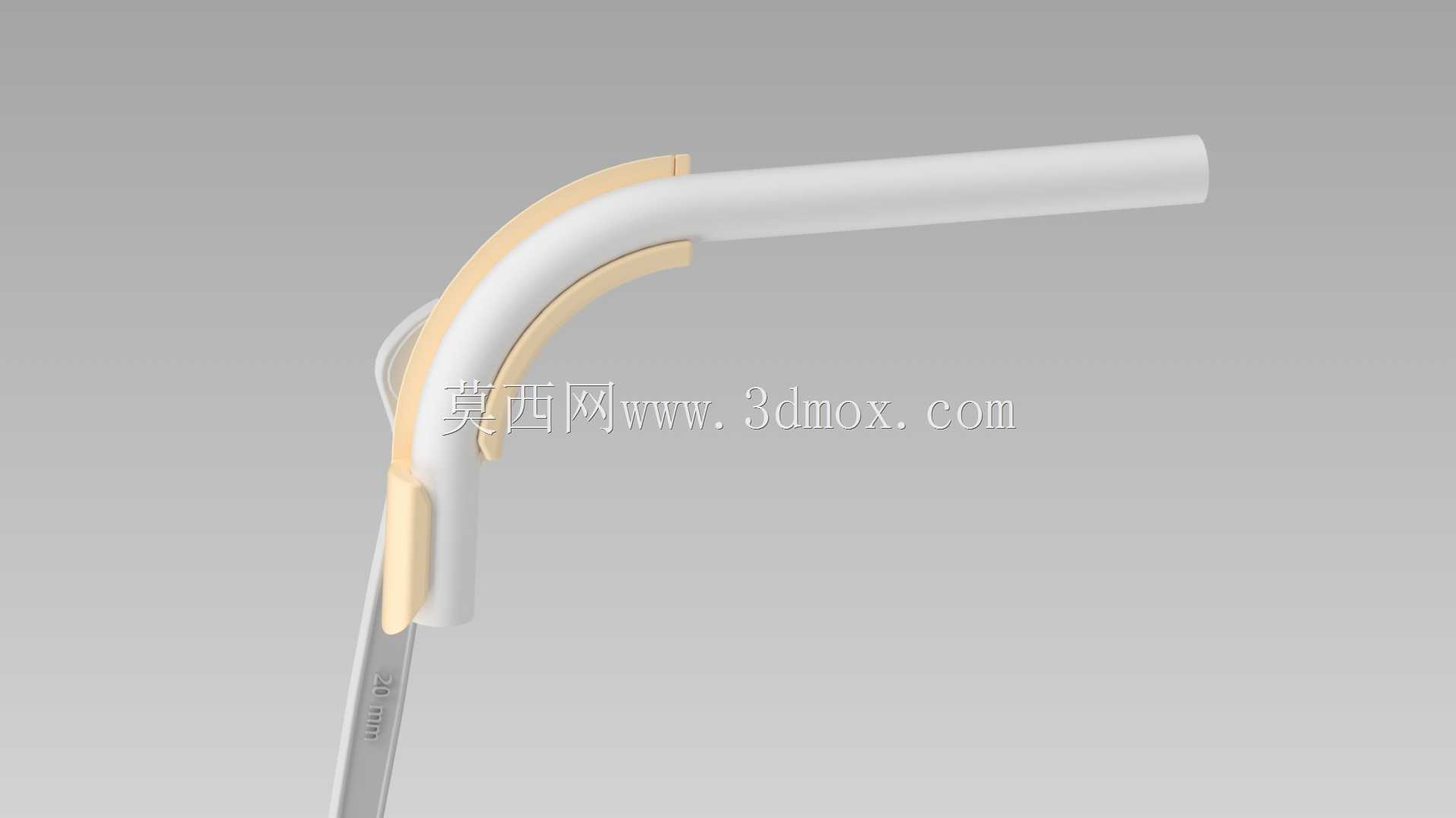

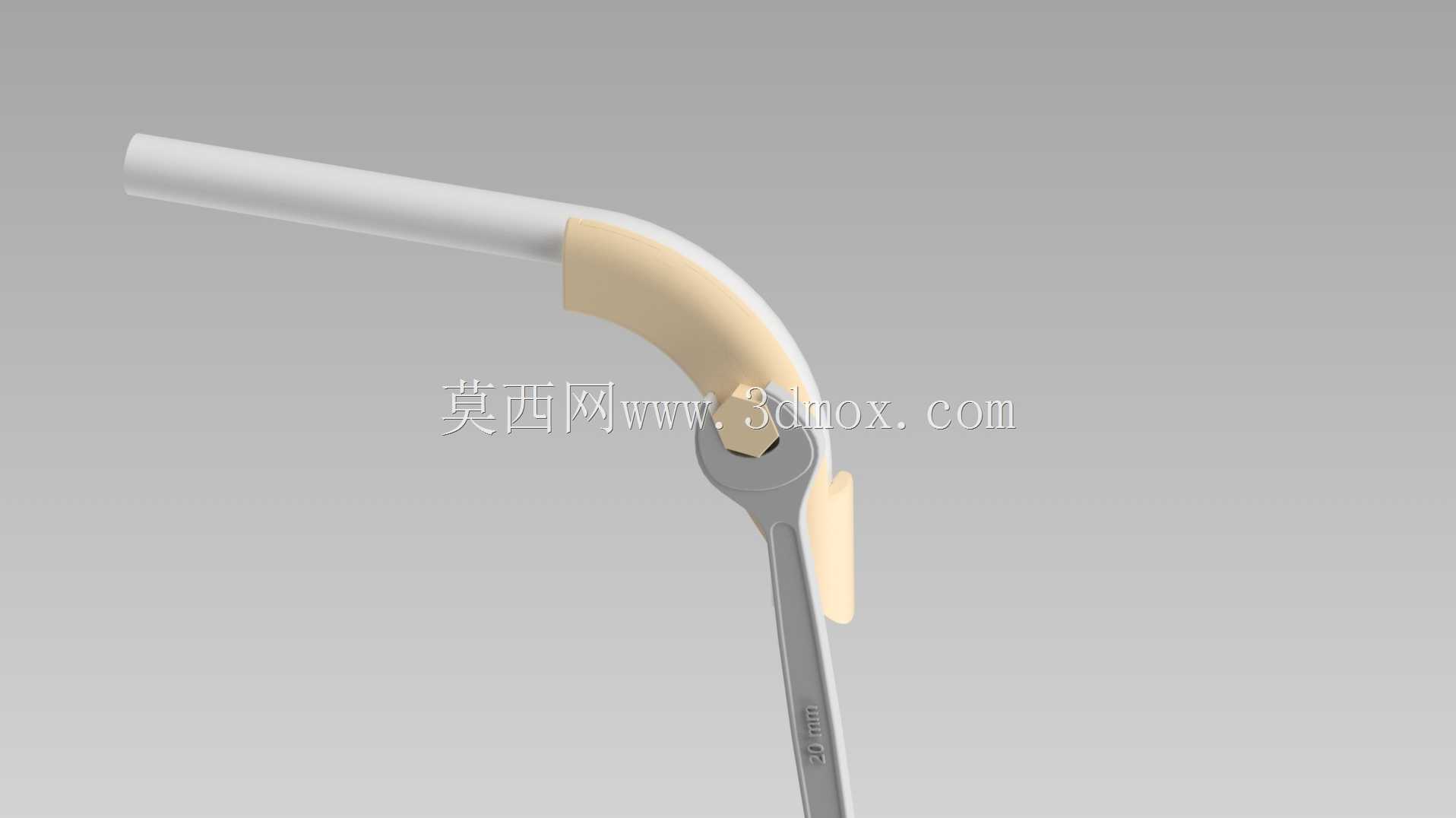

　　实际现场作业时，操作人员先把待弯折的管段卡入弧形导向槽，确认弯曲起点对准槽体上的定位标记，再扳动配套长手柄，以杠杆力带动管身沿着预设弧面匀速变形，不需要外接电源、液压动力源，也不用对管材局部加热，单人在狭小的管井、吊顶夹层里就能完成操作。长手柄的力臂长度经过匹配，普通成年施工人员单手施加的握力就足以让常用规格的PEX管达到目标弯折角度，不需要额外借助套管加力，也不会因为施力过猛让管材过弯回弹不足。

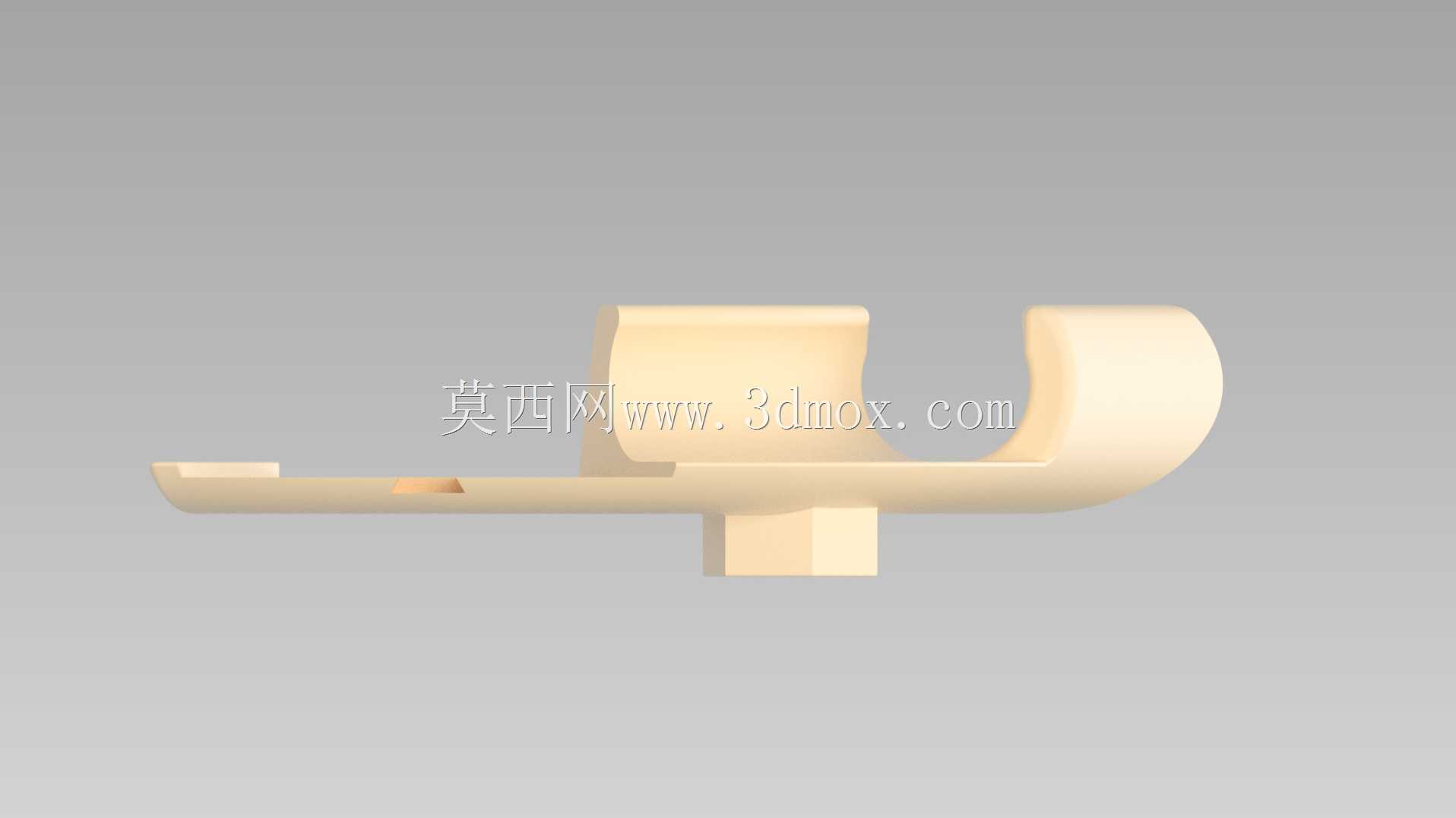

　　建模时需要重点把控几处装配边界：导向槽的开口宽度要比对应管材外径大0.8~1.2mm，保证管材可以顺畅卡入、弯完后能快速脱取，又不会间隙过大导致管身在槽内窜动偏移；衬垫的嵌入槽要做止退卡扣，避免反复弯管时衬垫随管材滑移脱出；手柄和弧形槽体的铰接转轴要预留足够的抗扭余量，应对频繁施力的交变载荷；整体工装的外包络尺寸控制在便携工具的合理区间，工具末端做挂孔设计，施工间隙可以直接挂在工具腰带上，不会在梯架、吊顶作业时额外占用双手。和传统的内置弹簧弯管器相比，这种外置弧形槽工装不需要把弹簧穿入管腔，弯完后也不用费力拉出内嵌件，针对厚壁PEX管材的成型一致性更好，弯折后的管路通径损失可以控制在5%以内，完全满足供水、地暖系统的流量设计要求，也不会在弯曲段留下长期应力集中点，保障管路系统长期运行的可靠性。
