拖车重载搭扣式锁紧牵引固定构件

　　该锁紧构件主要面向小型拖挂车辆、平板拖车、农用搬运挂车以及厂区周转料车的牵引连接与厢体锁固场景，在实际使用中承担两类核心作用：一是作为拖车牵引端的防松保险锁件，在牵引销、连接挂钩就位后形成二次机械约束，避免行驶颠簸、路面冲击、急加速急减速工况下挂钩意外脱开；二是可直接用于拖车栏板、工具箱盖、可拆卸厢板的快速压紧锁闭，替代传统螺栓紧固方案，减少操作人员开合栏板、取用随车工具的拆装步骤。

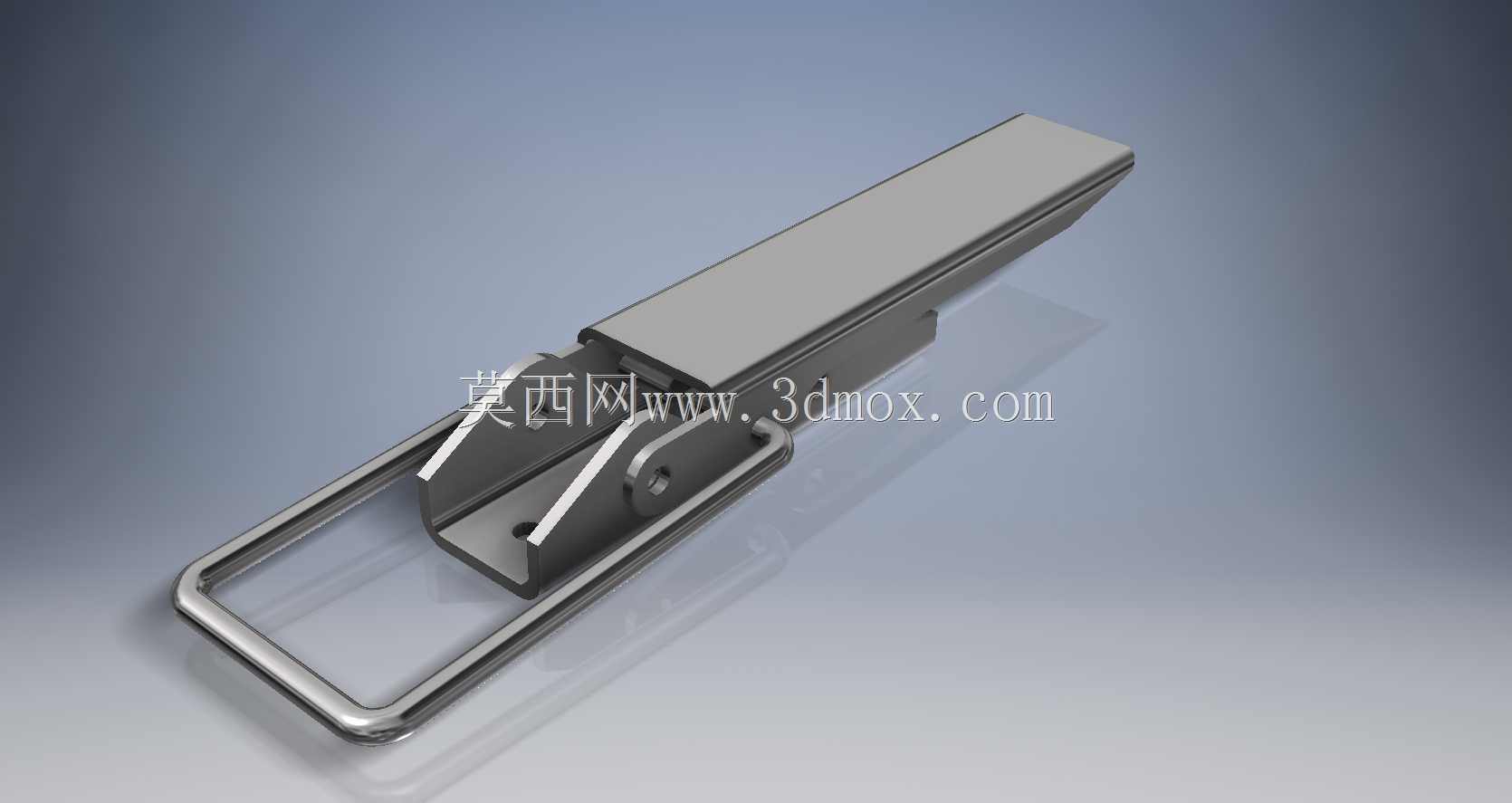

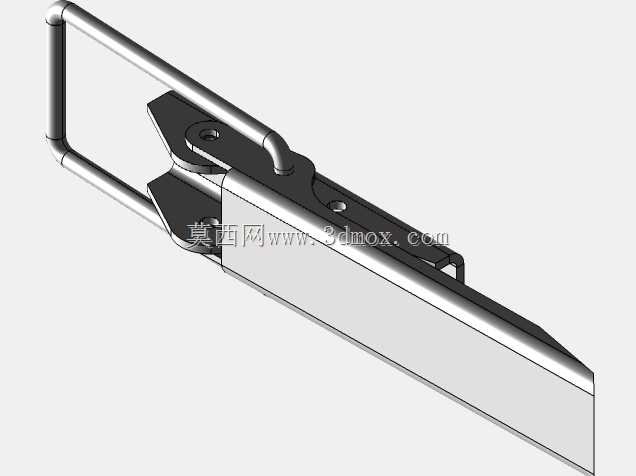

　　从结构设计逻辑来看，整套构件采用弯折圆钢握把配合冲压锁座的组合形式，长环形操作手柄既作为施力杠杆，也承担锁止后的拉力传递路径：手柄向下压合时，铰接点带动锁钩轴向收紧，利用连杆机构过死点的力学特性，在压合到位后形成自锁，即便外部承受持续振动，锁扣也不会自行回弹松脱；需要开启时向上扳动手柄，借助杠杆放大作用力即可克服锁钩预紧力，单人无需额外工具就能完成操作。锁座本体采用带折边的钣金成型结构，折边方向沿拉力载荷走向布置，用来提升座体的抗弯截面模量，避免长期受拉后安装面出现翘曲变形；座体上预留的两个沉头安装孔可适配螺栓或铆钉固定，安装孔间距按照常规拖车矩形钢管横梁的端面宽度设定，能够直接贴合在方管、角钢或平板焊接基座上，不需要额外加工复杂转接面。

　　外形尺寸方面，闭合状态下构件整体沿拖车横梁长度方向布置，凸出安装基准面的高度控制在不影响拖挂通行间隙的范围内，手柄弯折处做圆弧过渡，既消除操作时的锐边割手风险，也避免应力集中导致圆钢焊缝位置开裂。锁钩工作段预留了足够的调节行程，可补偿被连接件之间的装配公差、橡胶垫压缩量以及长期使用后磨损产生的间隙，在栏板密封胶条出现一定压缩变形时仍能保持可靠压紧力。建模过程中各铰接销轴的配合间隙按照实际装配工况预留，手柄转动轨迹无周边零件干涉，锁座底部与安装面完全贴合，受力后载荷可均匀分散到支撑梁上，不会出现局部点受力导致的钣金凹陷。这类构件在户外拖挂场景中还要承受泥水、扬尘侵蚀，结构上没有狭小的藏污缝隙，日常冲洗维护十分便利，铰接位置可定期加注润滑脂保持扳动顺畅，整体结构简单可靠，非常适合小吨位拖挂设备的批量配套使用。
